در دنیای پر سرعت تولید الکترونیک ، که در آن طرح های جمع و جور ، سازه های سبک وزن و عملکرد برتر ضروری هستند ،PCB های فلکس سفتبه عنوان یکی از ابتکاری ترین راه حل ها ظاهر شده اند. با ترکیب دوام تابلوهای سفت و سخت با تطبیق پذیری مدارهای انعطاف پذیر ، PCB های سفت و سخت سفت و سخت در حال تغییر شکل مجدد هستند که مهندسین چگونه همه چیز را از الکترونیک مصرفی گرفته تا سیستم های هوافضا طراحی می کنند. در این مقاله ، ما به عمق آنچه PCB های سفت و سخت سفت و سخت ، نحوه کار آنها ، چرا به طور فزاینده ای محبوب می شوند و چگونه پارامترهای منحصر به فرد آنها را به انتخاب بهینه برای برنامه های پر تقاضا تبدیل می کنیم ، شیرجه می شویم.

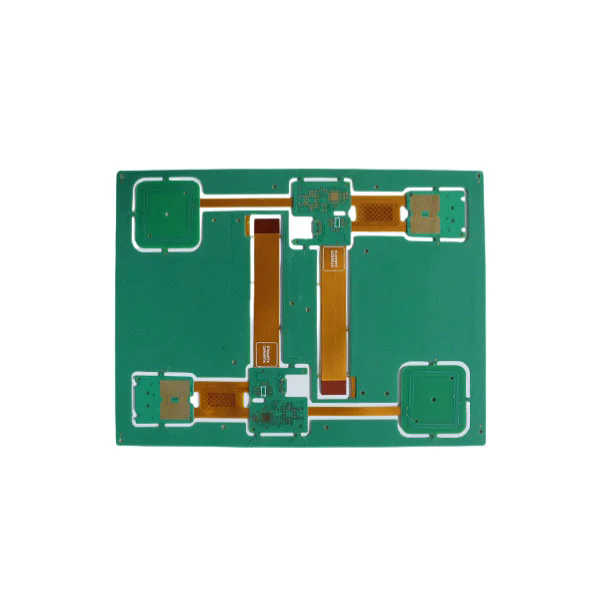

PCB Flex سفت و سخت یک برد مدار چاپی ترکیبی است که هم بسترهای سفت و سخت و انعطاف پذیر را در یک طراحی تک و یکپارچه ادغام می کند. بر خلاف PCB های سفت و سخت سنتی ، که کاملاً از مواد سخت FR4 یا مواد مشابه تشکیل شده است ، یا مدارهای کاملاً انعطاف پذیر که از فیلم های پلی آمید استفاده می کنند ، PCB های فلکس سفت و سخت هر دو فناوری را برای به حداکثر رساندن عملکرد و طراحی آزادی ترکیب می کنند.
در هسته آن ، بخش سفت و سخت از مؤلفه هایی که به پایداری مکانیکی مانند اتصالات ، میکروکنترلرها یا مدارهای یکپارچه نیاز دارند ، پشتیبانی می کند ، در حالی که بخش انعطاف پذیر به تخته اجازه می دهد تا خم ، تاشو یا پیچ و تاب شود تا در محوطه های جمع و جور قرار بگیرد. این امر باعث می شود PCB های سفت و سخت برای برنامه هایی که فضای محدود است اما قابلیت اطمینان بالا بسیار مهم است ، ایده آل باشد.
یکپارچگی سیگنال: اتصال کوتاه تر بین لایه های سفت و سخت و انعطاف پذیر از دست دادن سیگنال به حداقل می رسد و انتقال داده های پر سرعت را بهبود می بخشد.
تطبیق پذیری مکانیکی: بخش انعطاف پذیر امکان تاشو را فراهم می کند ، که اندازه کلی دستگاه را کاهش می دهد و سیم کشی حجیم را از بین می برد.
تقویت قابلیت اطمینان: ادغام قطعات فلکس و سفت و سخت در یک PCB منفرد ، اتصالات و اتصالات لحیم کاری را به حداقل می رساند ، که نقاط مشترک خرابی هستند.
این ترکیب عملکرد و انعطاف پذیری طراحی باعث شده PCB های انعطاف پذیر سفت و سخت در صنایعی مانند دستگاه های پزشکی ، الکترونیک نظامی ، سیستم های خودرو و وسایل مصرف کننده به طور فزاینده ای حیاتی باشند.
تولید کنندگان الکترونیک اغلب هنگام انتخاب انواع PCB با یک تصمیم مهم روبرو هستند: آیا باید از PCB سفت و سخت سنتی ، PCB انعطاف پذیر یا PCB Flex سفت استفاده کنند؟ در اینجا دلایل کلیدی چرا PCB های سفت و سخت سفت و سخت به انتخاب برتر برای طرح های پیشرفته تبدیل می شوند.
| نشان | PCB سفت | PCB انعطاف پذیر | PCB Flex سفت |
|---|---|---|---|
| استفاده فضا | محدود | عالی | عالی |
| دوام مکانیکی | عالی | معتاد | عالی |
| انعطاف پذیری طراحی | کم | عالی | عالی |
| صداقت سیگنال | معتاد | معتاد | عالی |
| پیچیدگی مونتاژ | بالا (اتصالات بیشتر) | عالی | کم |
| قابلیت اطمینان | خوب | معتاد | عالی |
PCB های سفت و سخت با ترکیب استحکام PCB های سفت و سخت با سازگاری مدارهای انعطاف پذیر ، بهترین های هر دو جهان را ارائه می دهند. این منجر به:
طرح های جمع و جور: برای تلفن های هوشمند ، پوشیدنی ها و دستگاه های IoT ضروری است.
کاهش وزن: برای هوافضا ، هواپیماهای بدون سرنشین و کاربردهای خودرو بسیار مهم است.
نقاط اتصال کمتری: نقاط شکست بالقوه را کاهش داده و طول عمر محصول را بهبود می بخشد.
عملکرد پیشرفته: انتقال سیگنال برتر را حتی در برنامه های با فرکانس بالا حفظ می کند.
دستگاه های پزشکی: ضربان سازها ، سیستم های تصویربرداری و ابزارهای جراحی.
هوافضا و دفاع: هواپیمایی ، سیستم های رادار و الکترونیک درجه نظامی.
خودرو: سیستم های کمک به راننده پیشرفته (ADA) ، سیستم های سرگرمی و مدیریت باتری EV.
لوازم الکترونیکی مصرفی: تلفن های هوشمند ، تبلت ، دوربین و کنسول های بازی.
با فعال کردن مینیاتوریزاسیون ضمن حفظ یکپارچگی ساختاری ، PCB های فلکس سفت و سخت به یک مؤلفه ضروری در دستگاه های الکترونیکی نسل بعدی تبدیل شده اند.
هنگام انتخاب یک تأمین کننده PCB سفت و سخت ، درک پارامترهای فنی بسیار مهم است. تولید با کیفیت بالا از دوام ، عملکرد و رعایت استانداردهای سخت صنعت اطمینان می دهد. در زیر خلاصه ای از مشخصات کلیدی محصول که یک PCB Flex سفت و سخت را تعریف می کند:
| پارامتر | مشخصات |
|---|---|
| مادی | FR4 ، پلی آمید ، حیوان خانگی |
| شمارش لایه | 2 تا 20+ لایه |
| ضخامت مس | 0.5 اونس تا 4 اونس |
| حداقل عرض/فاصله خط | 0.075 میلی متر / 0.075 میلی متر |
| اندازه سوراخ | حداقل 0.1 میلی متر |
| شعاع خم فلکس | به اندازه 0.5 میلی متر |
| پایان سطح | Enig ، Hasl ، OSP ، نقره غوطه وری ، آبکاری طلا |
| دمای عملیاتی | -40 درجه سانتیگراد تا +150 درجه سانتیگراد |
| کنترل امپدانس | 10 ± |
| مجوزها | ROHS ، UL ، ISO9001 ، IPC-6013 |
این مشخصات اطمینان حاصل می کند که PCB عملکرد الکتریکی بالایی را حفظ کرده و در برابر شرایط سخت محیطی مقاومت می کند. تولید کنندگان متخصص در PCB های سفت و سخت سفت و سخت از تکنیک های ساختگی پیشرفته مانند حفاری لیزر ، مسیریابی امپدانس کنترل شده و بازرسی نوری خودکار برای تضمین دقت و قابلیت اطمینان استفاده می کنند.
انتخاب سازنده مناسب به همان اندازه انتخاب طرح صحیح PCB بسیار مهم است. در اینجا یک چک لیست برای کمک به شما در ارزیابی یک تأمین کننده PCB Flex سفت و سخت قابل اعتماد وجود دارد:
تخصص مهندسی: اطمینان حاصل کنید که سازنده تجربه استفاده از طرح های PCB پیچیده چند لایه پیچیده را تجربه کرده است.
کیفیت مواد: برای اطمینان از دوام و انعطاف پذیری فقط از FR4 و پلی آمید درجه بالا استفاده کنید.
تضمین کیفیت: به دنبال پروتکل های آزمایش دقیق ، از جمله AOI ، تست امپدانس و تست های استرس حرارتی باشید.
گزینه های سفارشی سازی: یک تأمین کننده را انتخاب کنید که راه حل های متناسب برای نیازهای خاص شما ارائه دهد.
زمان سرب و مقیاس پذیری: نمونه سازی سریع همراه با توانایی مقیاس برای تولید انبوه بسیار مهم است.
فال راه یک تولید کننده پیشرو PCB سفت و سخت است و سالها تجربه ارائه راه حل های با کیفیت بالا برای صنایع از جمله پزشکی ، خودرو ، هوافضا و الکترونیک مصرف کننده دارد. محصولات ما با استفاده از تجهیزات پیشرفته ، مطابق با استانداردهای IPC-6013 ساخته می شوند و برای اطمینان از عملکرد سطح بالا ، تحت آزمایش کیفیت دقیق قرار می گیرند.
این که آیا شما به یک طراحی چند لایه پیچیده یا نمونه اولیه مقرون به صرفه نیاز دارید ، Fanyway پشتیبانی کاملی از مشاوره طراحی تا تولید نهایی ارائه می دهد.
q1. مزایای اصلی استفاده از PCB های سفت و سخت در طراحی محصول چیست؟
A1 PCB های Flex سفت و سخت امکان طرح های جمع و جور را فراهم می کنند ، وزن کلی را کاهش می دهند ، اتصال را به حداقل می رسانند و یکپارچگی سیگنال را تقویت می کنند. این مزایا آنها را برای صنایعی که قابلیت اطمینان و مینیاتوریزاسیون بسیار مهم است ، مانند هوافضا ، خودرو و فناوری پزشکی ایده آل می کند.
Q2 آیا PCB های سفت و سخت سفت تر از PCB های سفت و سخت سنتی هستند؟
A2 در حالی که هزینه تولید اولیه PCB های سفت و سخت ممکن است بیشتر باشد ، آنها اغلب با به حداقل رساندن اتصالات ، بهبود قابلیت اطمینان و امکان مونتاژ کارآمد ، هزینه های کلی تولید را کاهش می دهند. در برنامه های با کارایی بالا ، آنها صرفه جویی قابل توجهی در هزینه را نسبت به چرخه عمر محصول ارائه می دهند.
PCB های Flex سفت و سخت با ارائه انعطاف پذیری ، قابلیت اطمینان و عملکرد بی نظیر طراحی الکترونیک مدرن را تعریف می کنند. آنها مهندسان را قادر می سازند محصولات جمع و جور و در عین حال قوی را ایجاد کنند که تقاضای رو به رشد صنایع اعم از فناوری پزشکی تا هوافضا را برآورده کند.
درفال راه، ما در ساخت PCB های فلکس سفت و سخت با کیفیت بالا متناسب با نیازهای شما تخصص داریم. با امکانات برش ما ، پروتکل های آزمایش دقیق و تخصص مهندسی ، ما به شما کمک می کنیم تا عملکرد و قابلیت اطمینان بهینه را برای محصولات خود بدست آورید.
آماده طراحی الکترونیک خود به سطح بعدی هستید؟با ما تماس بگیریدامروز برای بحث در مورد پروژه خود و کشف اینکه چگونه Fanyway می تواند راه حل کامل PCB سفت و سخت را ارائه دهد.
-
