فرآیند کامل را کشف کنیدطراحی و ساخت PCB، نقاط درد مشترک مشتری، فن آوری های تولید، استانداردهای کیفیت، انتخاب مواد، استراتژی های بهینه سازی هزینه، و اینکه چگونه راه حل های PCB قابل اعتماد عملکرد محصول الکترونیکی را بهبود می بخشد.
تابلوهای مدار چاپی (PCB) ستون فقرات تقریباً تمام وسایل الکترونیکی مورد استفاده امروزی هستند. از سیستمهای اتوماسیون صنعتی و دستگاههای پزشکی گرفته تا کاربردهای الکترونیکی مصرفی و خودرو، طراحی و ساخت PCB مستقیماً بر قابلیت اطمینان، عملکرد و طول عمر محصول تأثیر میگذارد.
این مقاله چرخه کامل تولید PCB شامل طراحی شماتیک، بهینهسازی طرح، انتخاب مواد، روشهای ساخت، فرآیندهای مونتاژ، روشهای آزمایش و چالشهای ساخت را توضیح میدهد. همچنین نشان میدهد که چگونه کسبوکارها میتوانند هزینههای تولید را کاهش دهند، ثبات کیفیت را بهبود بخشند و جدول زمانی توسعه محصول را از طریق مهندسی استراتژیک PCB تسریع کنند.

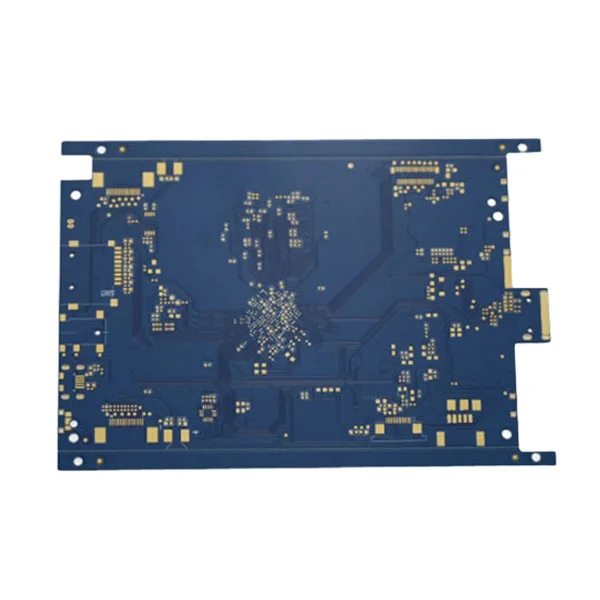

طراحی و ساخت PCB به فرآیند کامل ایجاد بردهای مدار چاپی اشاره دارد که به صورت الکتریکی قطعات الکترونیکی را به هم متصل کرده و به صورت مکانیکی پشتیبانی می کنند. PCB به عنوان پلتفرم مرکزی عمل می کند که به دستگاه ها اجازه می دهد کارآمد و قابل اعتماد کار کنند.
طراحی PCB بر روی شماتیک های الکتریکی، قرار دادن قطعات، مسیریابی سیگنال، مدیریت حرارتی و بهینه سازی ساختاری تمرکز دارد. تولید این طرحبندیهای دیجیتال را از طریق حکاکی، سوراخکاری، آبکاری، پوشش لحیم کاری و روشهای مونتاژ به تختههای فیزیکی تبدیل میکند.
این فرآیند ترکیبی از مهندسی برق، علم مواد، اتوماسیون و ساخت دقیق است. حتی خطاهای کوچک طراحی می تواند منجر به تداخل سیگنال، گرمای بیش از حد، عملکرد ناپایدار یا خرابی کامل محصول شود.
| مرحله | هدف اصلی |
|---|---|
| طراحی شماتیک | ایجاد منطق الکتریکی و اتصال مدار |
| چیدمان PCB | ترتیب اجزاء و مسیریابی ردهای الکتریکی |
| ساخت | ساخت بردهای PCB لخت |
| مونتاژ | قطعات الکترونیکی را نصب و لحیم کنید |
| تست کردن | قابلیت اطمینان الکتریکی و مکانیکی را بررسی کنید |
بدون PCB، سیستمهای الکترونیکی مدرن بزرگتر، کمتر قابل اعتمادتر و بهطور مداوم تولید میشوند. PCBها ساختارهای سیم کشی را ساده می کنند در حالی که امکان یکپارچه سازی الکترونیکی فشرده، پرسرعت و با چگالی بالا را فراهم می کنند.
فن آوری PCB بهبود می بخشد:
طراحیهای پیشرفته PCB از ارتباطات با فرکانس بالا، سیستمهای هوش مصنوعی، وسایل نقلیه خودران، دستگاههای نظارت پزشکی و روباتیک صنعتی پشتیبانی میکنند.
طراحی PCB شامل مراحل مهندسی متعددی است که مفاهیم محصول را به سیستم های الکترونیکی قابل تولید تبدیل می کند.
مهندسان ابتدا شماتیک های الکترونیکی را ایجاد می کنند که عملکرد مدار و روابط الکتریکی بین اجزا را تعریف می کند.
قرار دادن اجزای استراتژیک تداخل را به حداقل می رساند، توزیع حرارتی را بهبود می بخشد و مسیرهای انتقال سیگنال را بهینه می کند.
ردیابی مس اجزا را با حفظ یکپارچگی سیگنال و ظرفیت فعلی متصل می کند.
مهندسان آنالیز DRC (Design Rule Check) و ERC (Electrical Rule Check) را برای تشخیص مشکلات تولیدی یا الکتریکی قبل از تولید انجام می دهند.
انتخاب مواد PCB بر عملکرد الکتریکی، دوام، مقاومت حرارتی و هزینه ساخت تأثیر می گذارد.
| مواد | مزایا | برنامه های کاربردی |
|---|---|---|
| FR4 | مقرون به صرفه و همه کاره | لوازم الکترونیکی مصرفی |
| آلومینیوم | اتلاف حرارت عالی | سیستم های روشنایی LED |
| پلی آمید | انعطاف پذیر و مقاوم در برابر حرارت | مدارهای انعطاف پذیر |
| سرامیک | عملکرد با فرکانس بالا | دستگاه های هوافضا و RF |
انتخاب مواد نامناسب ممکن است باعث گرمای بیش از حد، بی ثباتی سیگنال یا خرابی زودرس برد شود.
ساختارهای PCB مختلف برای نیازهای کاربردی مختلف طراحی شده اند.
دارای مس فقط در یک طرف. مناسب برای وسایل الکترونیکی ساده و کم هزینه.
از لایه های رسانا در دو طرف برای افزایش چگالی مدار استفاده می کند.
حاوی چندین لایه رسانا برای سیستم های الکترونیکی پرسرعت و پیچیده است.
بردهای مدار قابل خم شدن که برای کاربردهای فشرده و پویا طراحی شده اند.
ساخت PCB فایل های PCB دیجیتال را با استفاده از تکنیک های تولید بسیار کنترل شده به بردهای مدار فیزیکی تبدیل می کند.
الگوهای مدار بر روی ورقه های مسی با استفاده از فناوری مقاومت نوری منتقل می شوند.
مس اضافی از طریق شیمیایی حذف می شود تا مسیرهای رسانا ایجاد شود.
ماشینهای حفاری دقیق سوراخهایی برای نصب و راهاندازی ایجاد میکنند.
لایههای مس رسانا در داخل سوراخهای حفر شده برای ایجاد اتصالات الکتریکی اضافه میشوند.
ماسک های لحیم کاری محافظ از اکسید شدن و پل زدن لحیم جلوگیری می کنند.
پوشش های سطحی، لحیم کاری و مقاومت در برابر خوردگی را بهبود می بخشد.
بسیاری از مشتریان در طول پروژه های طراحی و ساخت PCB با مشکلات غیر منتظره ای مواجه می شوند.
تولیدکنندگان PCB قابل اعتماد این خطرات را از طریق پشتیبانی مهندسی، سیستم های مدیریت کیفیت پیشرفته و فناوری های بازرسی خودکار کاهش می دهند.
| نقطه درد مشتری | راه حل پیشنهادی |
|---|---|
| بی ثباتی سیگنال | مسیریابی و کنترل امپدانس را بهینه کنید |
| گرم شدن بیش از حد | طراحی حرارتی و انتخاب مواد را بهبود بخشید |
| تاخیر در تولید | تقویت هماهنگی زنجیره تامین |
| هزینه ساخت بالا | ساده سازی ساختار تابلو و بهینه سازی طرح |
بهینه سازی هزینه صرفاً به معنای انتخاب ارزان ترین مواد نیست. کنترل هزینه PCB موثر عملکرد، قابلیت ساخت و قابلیت اطمینان طولانی مدت را متعادل می کند.
کسب و کارها می توانند هزینه های تولید PCB را با موارد زیر کاهش دهند:
همکاری اولیه بین طراحان و تولیدکنندگان به طور قابل توجهی خطرات توسعه و ضایعات تولید را کاهش می دهد.
خرابی PCB می تواند منجر به فراخوان های گران قیمت، خرابی عملیات، خطرات ایمنی و آسیب به شهرت شود.
کنترل کیفیت جامع، سازگاری تولید و قابلیت اطمینان محصول را تضمین می کند.
سیستمهای با کیفیت دقیق نرخ خرابی را کاهش میدهند و در عین حال اعتماد مشتری و پایداری بلندمدت محصول را بهبود میبخشند.
راه حل های PCB در بسیاری از صنایع حیاتی هستند.
گوشی های هوشمند، لپ تاپ ها، تبلت ها و دستگاه های پوشیدنی به شدت به سیستم های PCB فشرده متکی هستند.
وسایل نقلیه مدرن از PCB در سیستم های ایمنی، اطلاعات سرگرمی، ناوبری و مدیریت باتری استفاده می کنند.
دستگاه های مانیتورینگ پزشکی به مجموعه های PCB بسیار قابل اعتماد و پایدار نیاز دارند.
روباتهای صنعتی و سیستمهای کنترل به راهحلهای PCB بادوام و با کارایی بالا بستگی دارند.
تولید PCB در کنار پیشرفت در هوش مصنوعی، ارتباطات 5G، وسایل نقلیه الکتریکی و فناوریهای IoT به تکامل خود ادامه میدهد.
روندهای نوظهور PCB عبارتند از:
راه حل های PCB آینده بر تراکم ادغام بالاتر، مصرف انرژی کمتر و دقت بیشتر در ساخت تمرکز خواهند کرد.
طراحی PCB بر ایجاد طرح و ساختار الکتریکی متمرکز است، در حالی که مونتاژ PCB شامل نصب و لحیم کردن قطعات الکترونیکی بر روی برد تولید شده است.
زمان تولید به پیچیدگی برد، تعداد لایه ها، مواد و الزامات آزمایش بستگی دارد. تابلوهای اولیه ممکن است چند روز طول بکشد، در حالی که تولید پیچیده نیاز به زمانبندی طولانیتری دارد.
مدیریت حرارتی ضعیف می تواند به قطعات آسیب برساند، کارایی را کاهش دهد و طول عمر محصول را کوتاه کند. طراحی حرارتی مناسب قابلیت اطمینان و پایداری عملیاتی را بهبود می بخشد.
سازندگان معمولاً به فایل های Gerber، فایل های مته، لیست های BOM، نقشه های مونتاژ و مشخصات ساخت نیاز دارند.
صنایع هوافضا، پزشکی، خودروسازی، مخابرات و اتوماسیون صنعتی به سیستم های PCB بسیار قابل اعتماد نیاز دارند.
طراحی و ساخت PCB فن آوری های اساسی هستند که نوآوری الکترونیکی مدرن را تقویت می کنند. مهندسی PCB با کیفیت بالا عملکرد الکتریکی پایدار، مدیریت حرارتی کارآمد، دوام طولانی مدت و راندمان تولید مقیاس پذیر را تضمین می کند.
از انتخاب مواد و بهینهسازی چیدمان گرفته تا دقت ساخت و آزمایشهای دقیق، هر مرحله از توسعه PCB مستقیماً بر کیفیت محصول نهایی تأثیر میگذارد. کسبوکارهایی که راهحلهای PCB حرفهای را در اولویت قرار میدهند، قابلیت اطمینان قویتر، کاهش ریسکهای تولید و چرخههای توسعه سریعتر محصول به دست میآورند.
