تابلوهای مدار چاپی انعطاف پذیر (FPC PCB) در قلب صنعت الکترونیک به سرعت در حال تحول امروز هستند. هرچه دستگاه ها کوچکتر ، سبک تر و قدرتمندتر می شوندFPC PCBفناوری به عنوان یک راه حل مهم برای دستیابی به طرح های جمع و جور و بدون به خطر انداختن عملکرد پدید آمده است. با غواصی عمیق در مشخصات مواد ، پارامترهای عملکرد و تکنیک های پیشرفته تولید ، درک روشنی از مزایای آنها را در اختیار شما قرار می دهیم و به شما در تصمیم گیری آگاهانه برای پروژه بعدی خود کمک می کنیم.

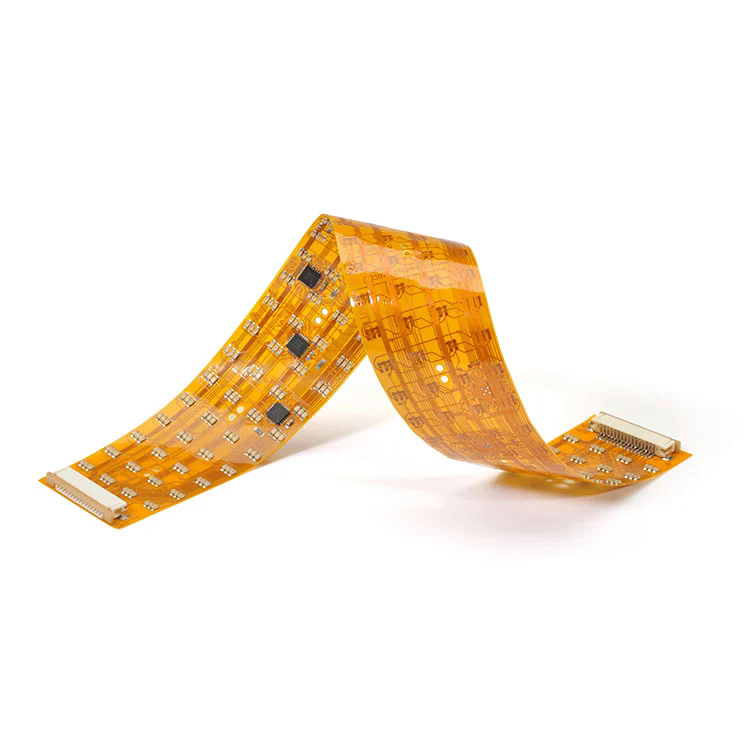

FPC PCB (برد مدار چاپی انعطاف پذیر) یک اتصال الکترونیکی بسیار سازگار است که از مواد نازک و انعطاف پذیر ساخته شده است. بر خلاف PCB های سفت و سخت سنتی ، FPC ها می توانند خم ، تاشو و پیچ و تاب شوند و به تولید کنندگان این امکان را می دهد تا دستگاه های کوچکتر و سبک تر را بدون به خطر انداختن عملکرد الکتریکی طراحی کنند.
ساختار به طور معمول شامل موارد زیر است:
مواد پایه: فیلم پلی آمید (PI) یا پلی استر (PET) برای انعطاف پذیری.
لایه رسانا: فویل مس برای انتقال جریان کارآمد.
لایه چسب: پیوند قوی بین مس و بستر را تضمین می کند.
پوشش محافظ: عایق و محافظت از مکانیکی را فراهم می کند.
PCB FPC مانند PCB سنتی عمل می کند اما انعطاف پذیری مکانیکی را ارائه می دهد. هنگامی که در یک دستگاه ادغام می شود ، می تواند اجزای الکترونیکی مختلف را در فضاهای پویا یا محدود متصل کند. به عنوان مثال ، در تلفن های هوشمند ، FPC PCB ضمن حفظ انتقال پایدار سیگنال ، صفحه اصلی را از طریق مکانیسم های لولا به صفحه نمایش می دهد.
PCB های FPC Fanway با دقت و قابلیت اطمینان در ذهن مهندسی شده اند. در زیر مروری بر مشخصات اصلی وجود دارد:
| پارامتر | مشخصات | شرح |
|---|---|---|
| ماده پایه | PolyiMide / PET | دوام و انعطاف پذیری بالا را تضمین می کند |
| ضخامت مس | 1oz / 2oz | ظرفیت های مختلف فعلی را کنترل می کند |
| شمارش لایه | 1-6 لایه | از طرح های ساده و پیچیده مدار پشتیبانی می کند |
| پایان سطح | enig / osp / hasl | از مس محافظت می کند و لحیم پذیری را بهبود می بخشد |
| حداقل عرض ردیابی | 0.05 میلی متر | مسیریابی مدار با چگالی بالا را امکان پذیر می کند |
| حداقل اندازه سوراخ | 0.1 میلی متر | مناسب برای برنامه های میکرو-VIA |
| دمای عملیاتی | -40 درجه سانتیگراد تا +150 درجه سانتیگراد | با اطمینان در محیط های شدید انجام می شود |
| شعاع خمیده | به اندازه 1 میلی متر | ایده آل برای سناریوهای خمش پویا |
| کنترل امپدانس | 10 ٪ تحمل | یکپارچگی سیگنال پایدار را تضمین می کند |
این پارامترها FPC PCB را برای صنایع مورد نیاز مینیاتوریزاسیون ، انعطاف پذیری و دوام ایده آل می کند.
مزایای منحصر به فرد PCB FPC منجر به پذیرش گسترده در بخش های مختلف شده است:
تلفن های هوشمند و تبلت ها: به هم پیوسته جمع و جور بین نمایشگرها ، باتری ها و پردازنده ها.
دستگاه های پوشیدنی: FPC های فوق العاده نازک ادغام یکپارچه برای ساعت ها ، ردیاب های تناسب اندام و هدست های VR را فراهم می کنند.
لپ تاپ ها و کنسول های بازی: مدارهای انعطاف پذیر با چگالی بالا قابلیت اطمینان سیگنال را در محفظه های محکم بهبود می بخشند.
ADAS & infotainment: PCB های انعطاف پذیر اتصالات پایدار را در فضاهای داشبورد محدود تضمین می کنند.
سیستم های روشنایی LED: مقاومت در برابر حرارت افزایش یافته از نورپردازی اتومبیل با کارایی بالا پشتیبانی می کند.
مدیریت باتری: FPC PCB در برابر لرزش و نوسانات دما در EVS مقاومت می کند.
دستگاه های تصویربرداری تشخیصی: طرح های انعطاف پذیر از اسکنرهای پزشکی جمع و جور پشتیبانی می کنند.
مانیتورهای بهداشتی پوشیدنی: مدارهای سبک و زیست سازگار با طرح های دوستانه بیمار امکان پذیر هستند.
ابزارهای جراحی: ابزارهای دقیق با قدرت FPCS در جراحی های با حداقل تهاجمی.
روباتیک و اتوماسیون: توانایی خمش پویا امکان ادغام در سلاح های روباتیک را فراهم می کند.
ابزارهای هوافضا: مقاومت شدید در دمای اطمینان طولانی مدت را تضمین می کند.
راه حل های 5G و IoT: انتقال سیگنال با سرعت بالا از شبکه های نسل بعدی پشتیبانی می کند.
PCB های FPC مزایای مختلفی را ارائه می دهند که آنها را در الکترونیک پیشرفته ضروری می کند:
FPC با جایگزینی سیم کشی حجیم ، اندازه و وزن کلی دستگاه را به میزان قابل توجهی کاهش می دهد.
آنها بدون از دست دادن عملکرد ، خم ، تاشو و پیچ و تاب می شوند و طرح بندی جمع و جور را در مجامع پیچیده امکان پذیر می کنند.
FPC با کمترین نقاط اتصال و اتصالات لحیم کاری ، خطرات شکست را به حداقل می رساند و طول عمر را بهبود می بخشد.
آنها برای مقاومت در برابر شرایط شدید محیطی طراحی شده اند ، آنها برای کاربردهای خودرو ، هوافضا و صنعتی ایده آل هستند.
امپدانس کنترل شده عملکرد سیگنال با فرکانس بالا کارآمد ، پایدار و قابل اعتماد را تضمین می کند.
تولید PCB FPC با کیفیت بالا شامل فناوری های برش است:
حفاری لیزر: میکرو ویاهای فوق العاده ای را برای اتصال با چگالی بالا به دست می آورد.
بازرسی نوری اتوماتیک (AOI): تولید بدون نقص و کیفیت مداوم را تضمین می کند.
فرآیندهای آبکاری: چسبندگی مس و دوام را تقویت می کند.
Coverlay & Overlay Application: محافظت بیشتری در برابر استرس مکانیکی ارائه می دهد.
آزمایش کنترل امپدانس: عملکرد پایدار سیگنال را برای مدارهای پر سرعت تضمین می کند.
پاسخ: تفاوت اصلی در انعطاف پذیری نهفته است. PCB های سفت و سخت در مجامع استاتیک ثابت و مورد استفاده قرار می گیرند ، در حالی که PCB های FPC می توانند بدون آسیب خم ، برابر و پیچ و تاب شوند و آنها را برای محیط های پویا یا جمع و جور مانند تلفن های هوشمند ، پوشیدنی ها و داشبورد خودرو مناسب می کند.
پاسخ: PCB های FPC با کیفیت بالا ، مانند موارد تولید شده توسط Fanway ، برای مقاومت در برابر شرایط شدید ساخته شده اند. با توجه به دمای کار از -40 درجه سانتیگراد تا +150 درجه سانتیگراد و مقاومت در برابر لرزش افزایش یافته ، آنها می توانند با اطمینان بیش از 10 سال در برنامه های کاربردی مانند الکترونیک خودرو و سازهای هوافضا انجام دهند.
با چندین دهه تخصص در ساخت مدار انعطاف پذیر ،بازیگر زنراه حل های PCB FPC با دقت ، قابل اعتماد و قابل تنظیم را ارائه می دهد. امکانات پیشرفته تولید ما ، کنترل کیفیت دقیق و مهندسی نوآورانه به ما امکان می دهد محصولاتی را ارائه دهیم که مطالبات در حال تحول صنایع را در سراسر جهان برآورده کنیم.
این که آیا شما به یک نمونه اولیه یک لایه یا یک راه حل انعطاف پذیر چند لایه برای برنامه های با فرکانس بالا نیاز دارید ، Fanway تضمین می کند که هر صفحه مدار برای عملکرد ، قابلیت اطمینان و راندمان بهینه شده است.
اگر به دنبال ادغام راه حل های PCB FPC در محصولات خود هستید ،با ما تماس بگیریدامروز برای بحث در مورد الزامات پروژه خود. تیم مهندسی ما آماده است تا به شما در دستیابی به طرح های نسل بعدی با فناوری برش کمک کند.
