Fanway متخصص در ارائه خدمات مونتاژ PCB کارآمد و قابل اطمینان است که دقیقاً متناسب با الزامات منحصر به فرد شما برای تسریع در موفقیت محصول شما است.
SMT Stencil ، همچنین به عنوان یک استنسیل PCB شناخته می شود ، یک ابزار مهم در فرآیند تولید SMT است. عملکرد اصلی آن اطمینان از لحیم کاری با کیفیت بالا از اجزای الکترونیکی از طریق چاپ دقیق خمیر لحیم کاری است. چه برای تولید انبوه یا مونتاژ با دقت بالا ، SMT Stencil همواره نقش مهمی در بهبود بهره وری تولید ، کاهش هزینه ها و تضمین کیفیت محصول داشته است. Fanway در استنسیل های برش لیزر برای مونتاژ PCB تخصص دارد و دارای دقت بی نظیر ، چرخش سریع و پشتیبانی جهانی است. ما مهندسی دقیق SMT SMT طراحی شده برای بهینه سازی فرآیندهای فناوری سطح سطح (SMT) شما. به عنوان یک شریک قابل اعتماد برای تولید کنندگان PCBA در سراسر جهان ، استنسیل های برش لیزر ما از رسوب خمیر لحیم کاری مداوم ، کاهش نقص و افزایش بهره وری تولید اطمینان می دهند.

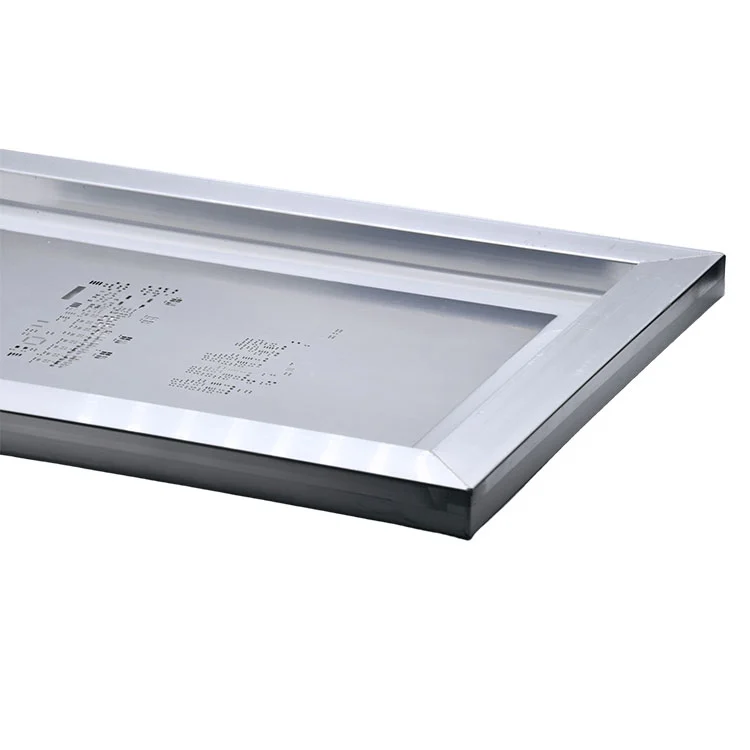

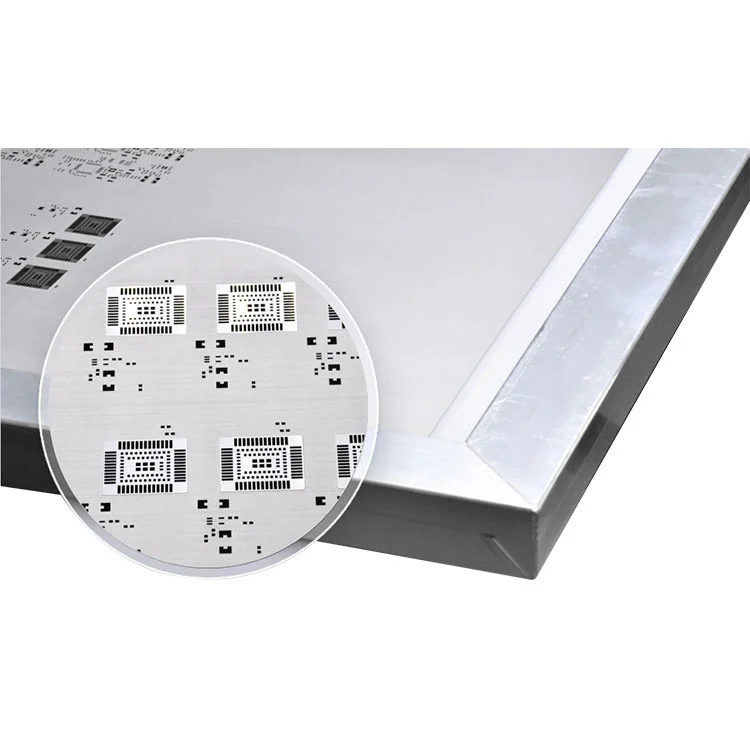

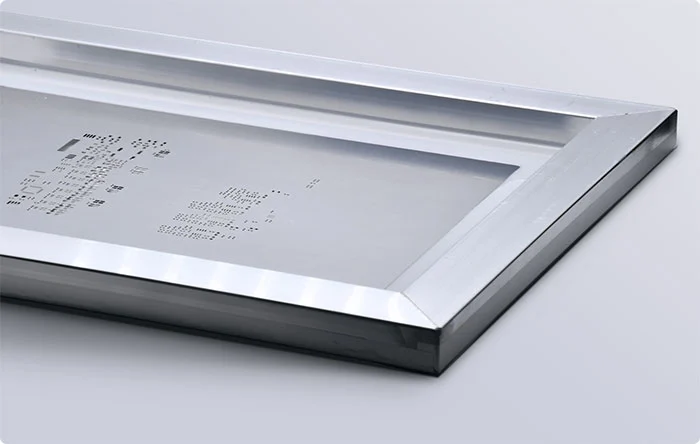

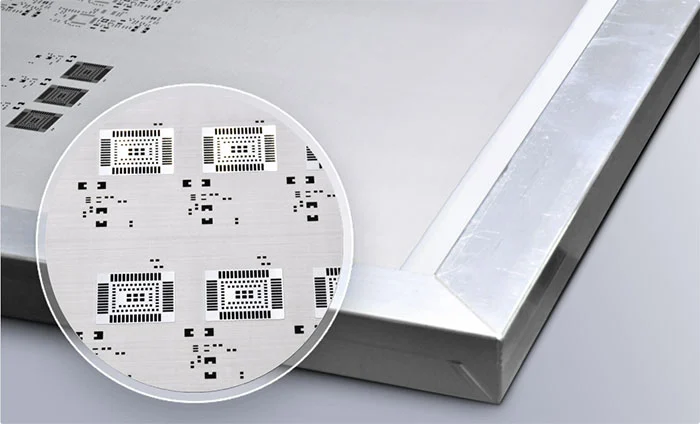

این استنسیل با کمک یک مرز مش در یک قاب سفت و سخت به طور دائم ثابت می شود. این مرز مش اجازه می دهد تا فویل استنسیل محکم کشیده شود و از یک سطح صاف و پایدار اطمینان حاصل شود. این کشش محکم در حال دستیابی به چاپ با دقت بالا است. در مقایسه با یک استنسیل های SMT بدون قاب ، راحت تر است زیرا نیازی به کشش استنسیل به خودی خود نیست و برای تولید با حجم بالا مناسب تر است.

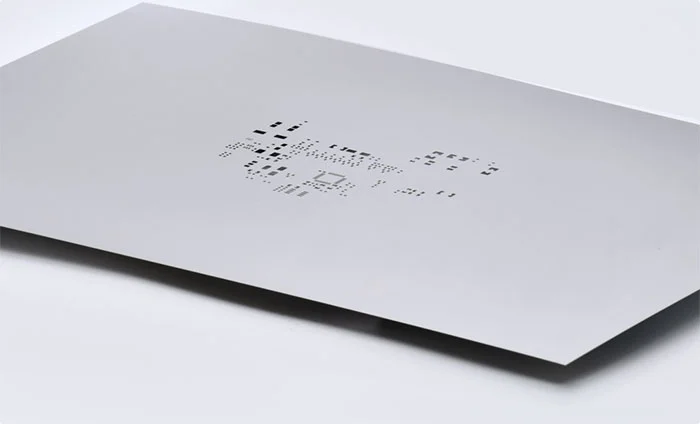

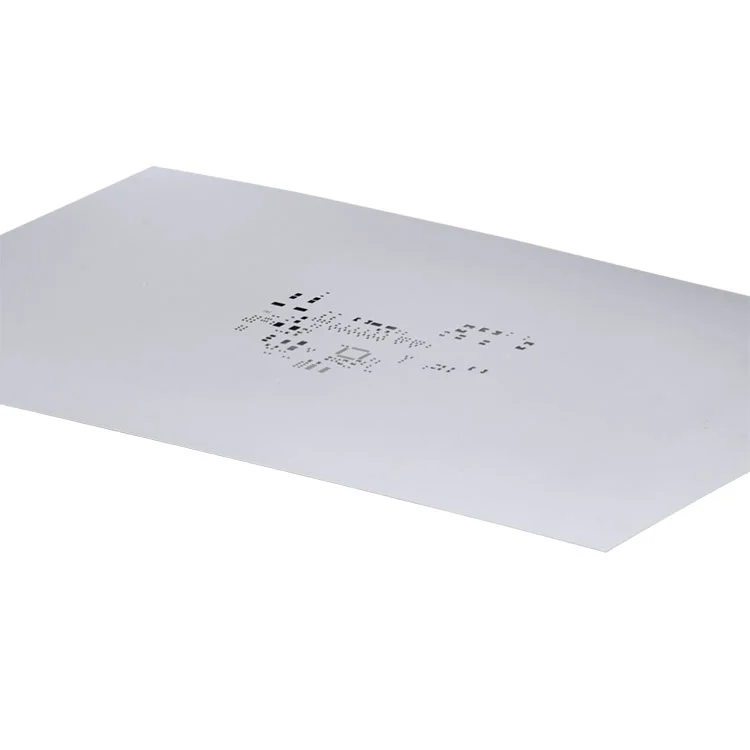

استنسیل های SMT بدون قاب ، که به عنوان فویل نیز شناخته می شوند ، 100 ٪ ورق های برش لیزری هستند. می توانید از آنها با قاب های قابل استفاده مجدد استفاده کنید. در مقایسه با استنسیل های قاب ، یک راه حل مقرون به صرفه و سازگار با محیط زیست ارائه می دهد. در نتیجه ، بهتر است برای کوتاه مدت و مونتاژ PCB نمونه اولیه. علاوه بر این ، می توانید از آن برای لحیم کاری دست و دستگاه استفاده کنید.
این استنسیل ها از پرونده های CAD یا پرونده های Gerber ساخته شده و برای چاپ خمیر دستی طراحی شده اند. با استفاده از استنسیل های نمونه اولیه SMT ، می توانید اشتباهات چاپ را از بین ببرید ، از نیاز به لحیم کاری دستی اجزای موجود بر روی صفحه مدار خودداری کنید و روند مونتاژ PCB را سرعت بخشید.
سیستم های لیزر پیشرفته ما به دقت ** ± 0.01 میلی متر ** دست می یابند ، و از تراز کامل با فایلهای طراحی PCB خود اطمینان حاصل می کنند (Gerber/ODB ++). ایده آل برای اجزای ریز و درشت (پایین تا 01005) و چیدمان های پیچیده.
از بین 304/316 فولاد ضد زنگ یا نیکل الکتروپول شده برای دوام برتر انتخاب کنید. استنسیل ما ضمن حفظ تعریف لبه ، 100000+ چرخه چاپ را تحمل می کند.
- اندازه و شکل دیافراگم متناسب با بمب شما
-گزینه های فریم: فریم های پوشیده از نانو ، تنش یا قابل استفاده مجدد
- راه حل های استنسیل برای ضخامت PCB مخلوط
استنسیل های نمونه اولیه در 24 ساعت | سفارشات فله در 3-5 روز
حمل و نقل DHL/FedEx به 50+ کشور
برنامه های گسترده:از استنسیل های SMT تقریباً برای تمام فرآیندهای تولید PCB استفاده می شود و محدود به هیچ تکنیک ساخت خاص نیست.
✔ دقت و قوام بالا:استنسیل های SMT اطمینان حاصل می کنند که موقعیت لنت های خمیر لحیم بسیار دقیق و اندازه دیافراگم سازگار است.
✔ کوتاه کردن زمان مونتاژ PCB:با استفاده از استنسیل های SMT ، خمیر لحیم کاری می تواند در یک مرحله برای کل PCB اعمال شود و زمان مونتاژ را به میزان قابل توجهی کاهش می دهد.
| استنسیل برش لیزر | استنسیل های برش لیزر دقت بالایی را ارائه می دهند و برای اجزای ریز و درشت مناسب هستند. |
| استنسیل اچ شیمیایی | استنسیل اچ شیمیایی مقرون به صرفه ترین است و برای تولید استاندارد SMT مناسب است. |
| استنسیل قدم/قدم به پایین | استنسیل پله/گام به پایین بهترین انتخاب در هنگام طراحی مؤلفه هایی است که به ضخامت های مختلف خمیر لحیم کاری نیاز دارند ، رسوب خمیر لحیم را بهینه سازی می کنند. |
| استنسیل الکتروفمه دار | استنسیل الکتروفورم از دقت فوق العاده بالایی برخوردار است و برای کاربردهای با قابلیت اطمینان بالا مناسب است. |
س: چگونه می توانم ضخامت استنسیل مناسب را انتخاب کنم؟
پاسخ: به طور کلی ، بسته به نوع خمیر لحیم ، مشخصات طراحی PCB و اندازه مؤلفه ، 1 میلی متر تا 0. 2 میلی متر.
س: طول عمر یک استنسیل SMT چیست؟
پاسخ: به طور کلی ، 10 ، 000 چرخه ، اما این بستگی به این دارد که چند بار از آن استفاده می شود و چقدر خوب از طریق تمیز کردن حفظ می شود.
س: آیا می توانید استنسیل های نمونه اولیه SMT را ارائه دهید؟
پاسخ: بله ، ما می توانیم. لطفاً با مهربانی پرونده طراحی PCB را برای شخصی سازی تهیه کنید.
