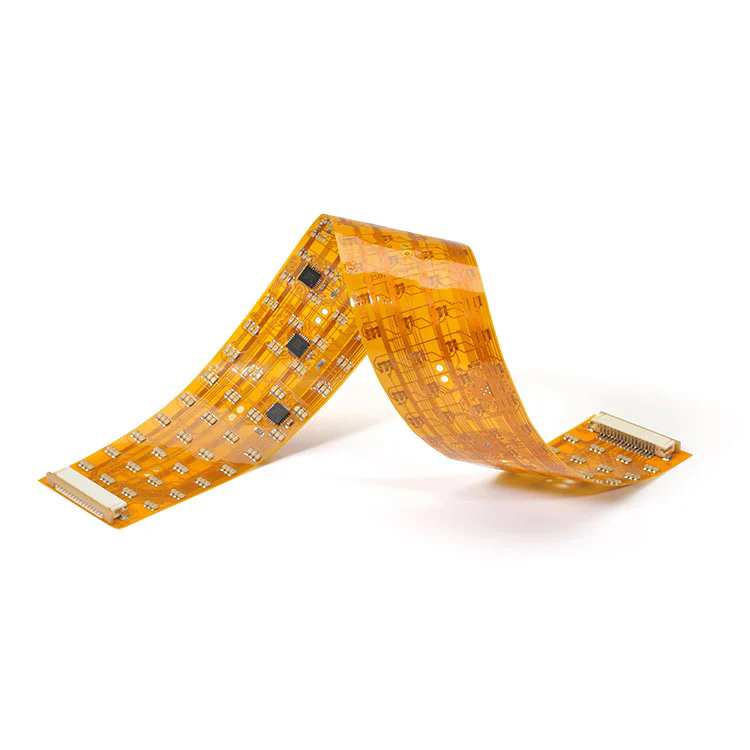

تابلوهای مدار چاپی انعطاف پذیر(FPC PCB) نوآوری است که با فعال کردن اتصالات مدار انعطاف پذیر ، سبک و با چگالی بالا ، ساختار الکترونیک مدرن را تغییر شکل داده است. بر خلاف PCB های سفت و سخت سنتی ، PCB های FPC از مواد پایه انعطاف پذیر مانند پلی آمید (PI) یا پلی استر (PET) ساخته می شوند که می توانند بدون شکستن مدار ، خم ، تاشو یا پیچش شوند. این ویژگی منحصر به فرد به طراحان این امکان را می دهد تا به ساختارهای کوچکتر ، نازک تر و پویاتر محصول دست یابند.
PCB های FPC به طور گسترده در دستگاه های پوشیدنی ، ابزار پزشکی ، سیستم های خودرو ، تلفن های هوشمند و سیستم های کنترل صنعتی مورد استفاده قرار می گیرند. انعطاف پذیری و عملکرد برتر آنها آنها را به یک پایه اساسی برای تکامل الکترونیک های جمع و جور و چند منظوره تبدیل می کند.
ویژگی های اصلی PCB های FPC عبارتند از:
سبک و نازک: ضخامت می تواند به اندازه 0.1 میلی متر باشد ، و آن را برای دستگاه های الکترونیکی مینیاتوریزه مناسب می کند.
قابلیت اطمینان بالا: مدارهای مس انعطاف پذیر باعث کاهش خطاهای سیم کشی و بهبود یکپارچگی کلی سیگنال می شوند.
گرما و مقاومت شیمیایی: بستر پلی آمید عملکرد پایدار را در محیط های سخت تضمین می کند.
قابلیت خمش پویا عالی: مناسب برای دستگاه هایی با قطعات متحرک یا تاشو.
در اصل ، FPC PCB ترکیبی کامل از عملکرد ، دوام و انعطاف پذیری را فراهم می کند و از آزادی طراحی خواسته شده توسط نسل بعدی نوآوری الکترونیکی پشتیبانی می کند.
اصل کار یک PCB FPC در ساختار لایه بندی شده آن نهفته است ، که اجازه می دهد تا آثار مس رسانا روی یک فیلم عایق انعطاف پذیر چاپ شود. ساختار به طور کلی شامل موارد زیر است:
مواد پایه (بستر): پلی آمید (PI) یا فیلم PET که انعطاف پذیری و عایق مکانیکی را فراهم می کند.
لایه چسب: فویل مس را به بستر پیوند می دهد (می تواند از نوع چسب یا چسب کم باشد).
فویل مس: لایه رسانا برای انتقال فعلی.
فیلم Coverlay: از مدار در برابر آسیب های محیطی محافظت می کند و عایق را فراهم می کند.
لایه تقویت (اختیاری): مناطق اتصال یا نقاط نصب را تقویت می کند.
در زیر یک جدول دقیق خلاصه مشخصات کلیدی فنی که معمولاً در ساخت PCB حرفه ای FPC استفاده می شود:
| پارامتر | مشخصات | شرح |
|---|---|---|
| ماده پایه | پلی آمید (PI) / حیوان خانگی | مواد بستر انعطاف پذیر و مقاوم در برابر گرما |
| ضخامت مس | 1/3 اونس - 3 اونس | ظرفیت حمل فعلی را تعیین می کند |
| شمارش لایه | 1 - 6 لایه | بستگی به پیچیدگی مدار دارد |
| حداقل عرض / فاصله خط | 0.05 میلی متر / 0.05 میلی متر | دقت چگالی مدار را تعریف می کند |
| پایان سطح | Enig ، OSP ، HASL ، غوطه وری نقره ای | از لحیم پذیری و محافظت در برابر خوردگی تضمین می کند |
| شعاع خمش | 0.0.5 میلی متر | انعطاف پذیری و دوام در هنگام خم شدن را نشان می دهد |
| دمای عملیاتی | -40 درجه سانتیگراد تا +150 درجه سانتیگراد | مناسب برای محیط های درجه حرارت بالا |
| ماسک لحیم کاری | زرد ، سیاه ، سبز ، شفاف | پوشش زیبایی و محافظتی را فراهم می کند |
| کنترل امپدانس | 10 ± | ثبات انتقال سیگنال را حفظ می کند |
این پارامترهای فنی به طور مستقیم بر عملکرد الکتریکی ، دوام مکانیکی و راندمان ادغام محصول PCB FPC تأثیر می گذارد. ترکیب صحیح مواد و طراحی ، انتقال سیگنال پایدار را حتی در شرایط مکانیکی شدید تضمین می کند.
هنگام در نظر گرفتن طراحی PCB برای دستگاه های الکترونیکی مدرن ، FPC PCB در مقایسه با تابلوهای سفت و سخت ، تطبیق پذیری و قابلیت اطمینان بی نظیری را ارائه می دهد. دلایل محبوبیت روزافزون آن براساس سه مزیت مهم مهندسی است:
FPC PCB مهندسان را قادر می سازد با خم شدن و تاشو تخته ، اتصال سه بعدی را ایجاد کنند. این ویژگی به طور قابل توجهی نیازهای فضا را کاهش می دهد و امکان طراحی دستگاه های نازک تر ، سبک تر و ارگونومیک را فراهم می کند - در تلفن های هوشمند ، دوربین ها و پوشیدنی های پزشکی ضروری است.
با داشتن اتصالات و اتصالات لحیم کمتری ، PCB های FPC خطر اتصالات سست و تداخل سیگنال را کاهش می دهند. آنها در برابر لرزش بسیار مقاوم هستند و آنها را برای برنامه های کاربردی خودرو و هوافضا ایده آل می کنند که در آن عملکرد مداوم بسیار مهم است.
یکنواختی آثار مس و طراحی امپدانس کنترل شده به حفظ یکپارچگی سیگنال در فرکانس های بالا کمک می کند. این امر به ویژه در سیستم های ارتباطی با سرعت بالا ، ماژول های IoT و سنسورهای پیشرفته بسیار حیاتی است.
مونتاژ را ساده می کند و خطاهای سیم کشی را کاهش می دهد.
عملکرد عالی اتلاف گرما را ارائه می دهد.
مجامع الکترونیکی سبک و مینیاتوری شده را فعال می کند.
از تولید خودکار با نرخ عملکرد بالا پشتیبانی می کند.
لوازم الکترونیکی مصرفی: تلفن های هوشمند ، تبلت ها ، نمایشگرهای تاشو ، دوربین.
تجهیزات پزشکی: ضربان سازها ، سیستم های تصویربرداری تشخیصی ، حسگرهای زیستی.
الکترونیک خودرو: پانل های ابزار ، روشنایی LED ، سیستم های کیسه هوا.
اتوماسیون صنعتی: پانل های کنترل ، بازوهای رباتیک و سنسورهای هوشمند.
با ادغام این قابلیت ها ، PCB های FPC فقط یک مؤلفه فناوری نیستند بلکه یک مزیت طراحی استراتژیک هستند که نوآوری محصول و رقابت را در ساخت الکترونیک امروز تعریف می کند.
انتخاب تأمین کننده FPC PCB مناسب برای دستیابی به عملکرد پایدار محصول و قابلیت اطمینان بلند مدت ضروری است. هنگام ارزیابی یک تولید کننده ، جنبه های زیر را در نظر بگیرید:
اطمینان حاصل کنید که سازنده مجهز به دستگاه های حفاری لیزر پیشرفته ، سیستم های دقیق اچ و بازرسی نوری اتوماتیک (AOI) برای حفظ دقت و قوام بعدی است.
PCB های FPC با کیفیت بالا به مواد معتبر مانند فیلم های پلی آمید Dupont ™ یا Panasonic ™ ، همراه با فویل های مس با خلوص بالا بستگی دارند. فرآیندهای کنترل کیفیت دقیق مانند انطباق IPC کلاس 3 و صدور گواهینامه ISO 9001 شاخص های قابلیت اطمینان تولید هستند.
یک تأمین کننده حرفه ای باید پشتیبانی فنی کامل-از طراحی طرح مدار اولیه را گرفته تا شبیه سازی امپدانس ، نمونه سازی و تولید انبوه-ارائه دهد-اطمینان از محصول نهایی هم عملکرد و هم از نظر هزینه را برآورده می کند.
PCB های FPC قابل اعتماد تحت فرآیندهای آزمایش چندگانه ، از جمله:
آزمایش الکتریکی (آزمون E) برای تشخیص باز/کوتاه.
آزمایش های خمشی و خمشی برای تأیید استقامت مکانیکی.
شوک حرارتی و تست های پیری برای دوام محیطی.
بازرسی میکروسکوپی برای یکنواختی ردیابی و کیفیت چسبندگی.
با انتخاب یک تأمین کننده با تجربه و معتبر ، می توانید خطرات تولید را به میزان قابل توجهی کاهش دهید ، قابلیت اطمینان را بهبود بخشید و زمان به بازار را بهینه کنید.
Q1: تفاوت بین FPC PCB و PCB سفت و سخت چیست؟
A1: تفاوت اصلی در انعطاف پذیری و ساختار نهفته است. PCB FPC از مواد انعطاف پذیر مانند پلی آمید استفاده می کند که اجازه خم شدن و تاشو را می دهد ، در حالی که PCB های سفت و سخت از بسترهای جامد FR-4 ساخته می شوند. PCB های FPC برای دستگاه های جمع و جور یا متحرک ایده آل هستند ، در حالی که PCB های سفت و سخت برای ساختارهای استاتیک و بزرگ استفاده می شوند.
Q2: آیا FPC PCB می تواند برنامه های با جریان بالا را اداره کند؟
A2: بله ، با ضخامت مس مناسب و مدیریت حرارتی ، PCB های FPC می توانند به طور موثری جریان بالایی را تحمل کنند. FPC های چند لایه با مس تقویت شده می توانند بارهای سنگین را در سیستم های خودرو ، ماژول های برق و سیستم های کنترل صنعتی حفظ کنند.
در عصری که انعطاف پذیری ، قابلیت اطمینان و دقت پیشرفت فن آوری را تعریف می کند ، PCB های FPC نقش مهمی در قدرت نسل بعدی دستگاه های الکترونیکی دارند. توانایی آنها در ترکیب ساختار سبک ، عملکرد پر سرعت و تطبیق پذیری طراحی ، آنها را به سنگ بنای نوآوری در صنایع متنوع تبدیل می کند-از الکترونیک مصرفی گرفته تا فناوری پزشکی و فراتر از آن.
دربازیگر زن، ما در ارائه راه حل های PCB FPC با مهندسی سفارشی که بیشترین استانداردهای صنعتی را رعایت می کنند ، تخصص داریم. Fanway با داشتن امکانات پیشرفته تولید ، آزمایش با کیفیت دقیق و تعهد به رضایت مشتری ، تضمین می کند که هر مدار انعطاف پذیر عملکرد اوج و دوام طولانی مدت را ارائه می دهد.
اگر در حال توسعه الکترونیک با کارایی بالا هستید و به دنبال یک شریک قابل اعتماد FPC PCB هستید ، دریغ نکنیدبا ما تماس بگیریدامروز تیم مهندسی Fanway راهنمایی های تخصصی ، پشتیبانی از طراحی و خدمات تولید یک مرحله ای را ارائه می دهد تا ایده های نوآورانه شما را زنده کند.
-
