اکثر مهندسان و سازندگان الکترونیک هنگام انتخاب بسترهای PCB برای متعادل کردن هزینه، مقاومت در برابر شعله و سازگاری چند لایه تلاش می کنند.PCB FR4، مواد اصلی تخته مدار اپوکسی فایبرگلاس با درجه ضد شعله UL94 V-0، چنین نقاط درد را کاملاً برطرف می کند.فناوری فن وی، یک تولید کننده حرفه ای 12 ساله EMS و PCB، منابع قابل تنظیم استPCB FR4پوشش تخته های یک طرفه تا 108 لایه، دارای گواهینامه های کامل ISO، IATF و پزشکی.

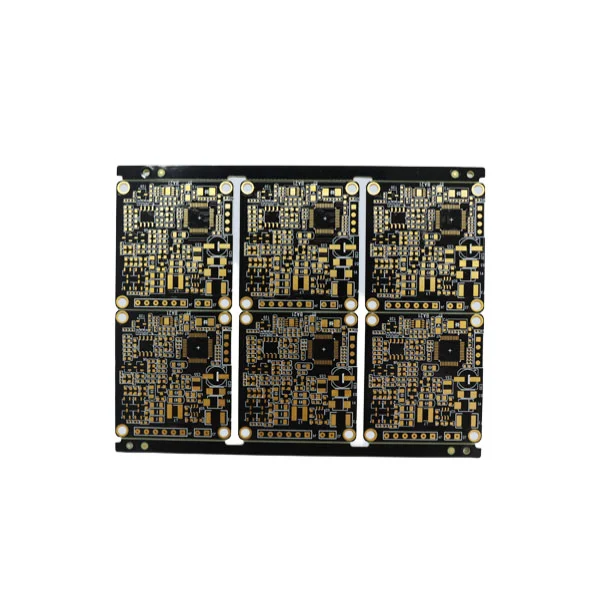

PCB FR4به برد مدار چاپی درجه 4 مقاوم در برابر شعله، ساخته شده از پارچه فایبرگلاس بافته شده آغشته به رزین اپوکسی مقاوم در برابر شعله، ساخته شده است که به استاندارد ایمنی خود خاموش شونده UL94 V-0 رسیده است.فن وی PCB FR4پشتیبانی از سفارشی سازی انعطاف پذیر بر روی لایه ها، ضخامت، وزن مس و پرداخت سطح، سازگار با HDI کور/دفن شده از طریق فناوری.فن ویطراحی PCB، ساخت، مونتاژ SMT و آزمایش کامل را ادغام می کند و یک مرحله را ارائه می دهدPCB FR4راه حل هایی از نمونه اولیه تا تولید انبوه برای تمام بخش های الکترونیکی.
| مورد پارامتر | محدوده استاندارد خاص |
| حداکثر تعداد لایه ها | تا 108 لایه |
| ضخامت تخته تمام شده | 0.2 میلی متر - 10.0 میلی متر |
| حداکثر اندازه پانل تولید | 610mm * 1200mm |
| گزینه های ضخامت مس | 0.5OZ ~ 12OZ |
| حداقل عرض/فاصله خط | 2.5 میل / 2.5 میلیون |
| کوچکترین اندازه سوراخ تمام شده | 0.1 میلی متر |
| حداکثر نسبت تصویر | 25:1 |
| تحمل کنترل امپدانس | ± 10% |
| پرداخت های سطحی موجود | HASL(LF)، ENIG، قلع غوطه ور/نقره، انگشت طلا، OSP، آبکاری طلای سخت |
| درجات مواد اختیاری FR4 | TG150، TG170، FR4 بدون هالوژن |
| مطابق با مواد با فرکانس بالا | راجرز، آرلون، انباشته هیبریدی تاکونیک |
گواهی UL94 V-0 تضمین می کند که برد پس از اتصال کوتاه یا گرمایش با دمای بالا خاموش می شود و خطر آتش سوزی برای تجهیزات خودرو، پزشکی و الکترونیک قدرت را کاهش می دهد.
پشتیبانی از طرح های تک / دو / چند لایه، HDI کور از طریق و طرح های مس ضخیم. سازگار با ضخامت تخته نازک 0.4 میلی متر تا ضخامت 3.2 میلی متر برای نیازهای مختلف کوچک سازی محصول.
تلفات دی الکتریک کم، عایق عالی و عملکرد ضد رطوبت؛ پایه فایبرگلاس سخت در برابر خمش و تغییر شکل در طول تولید و عملیات طولانی مدت تجهیزات مقاومت می کند.
انواع استاندارد، Tg بالا و بدون هالوژن FR4 اختیاری هستند و با فرآیندهای لحیم کاری بدون سرب و قوانین مطابقت صادرات محیطی مانند RoHS و REACH مطابقت دارند.
هزینه مواد خام متعادل در مقایسه با راجرز یا بسترهای سرامیکی؛فن ویطراحی انباشته را برای استفاده از FR4 برای مناطق سیگنال رایج و مواد با فرکانس بالا فقط برای قطعات RF بهینه می کند تا بودجه کلی پروژه را کاهش دهد.
فناوری فن ویدارای بیش از 12 سال تجربه تولید الکترونیکی، زنجیره صنعتی کامل EMS از طراحی PCB تا مونتاژ جعبه:
1. تجهیزات کامل تولید
مجهز به خطوط خودکار SMT، 3D X-Ray، AOI، SPI، لحیم کاری موج، ایستگاه دوباره کاری BGA و دستگاه های تست کامل عملکردیPCB FR4بازرسی
2. سیستم صدور گواهینامه دقیق
دارای استاندارد ISO9001:2015، استاندارد خودرو IATF16949، گواهینامه دستگاه پزشکی ISO13485، مطابقت تولید UL، RoHS، REACH و IPC.
3. کنترل کیفیت کامل چرخه
تجزیه و تحلیل پیش از تولید رایگان DFM، بازرسی مواد دریافتی، اسکن کامل AOI/X-Ray در فرآیند، آزمایش الکتریکی پروب پرواز تمام شده برای کاهش سرعت کار مجدد.
4. برنامه تحویل انعطاف پذیر
خدمات نمونه اولیه 72 ساعته، زمان تولید انبوه 5 تا 7 روزه، دسته های آزمایشی کوچک و سفارشات انبوه بزرگ هر دو قابل قبول هستند.
5. تیم تحقیق و توسعه و پس از فروش حرفه ای
مهندسان بهینه سازی طرح بندی رایگان را ارائه می دهند. پشتیبانی فنی 24 ساعته، 3 سال گارانتی محصولات معیوب با کیفیت.
• الکترونیک خودرو: بردهای کنترل خودرو، ماژول های انرژی جدید، مدار چاپی حسگر (بردهای FR4 دارای گواهی IATF)
• تجهیزات پزشکی: تجهیزات مانیتورینگ، بردهای مدار ابزار تشخیصی (ISO13485 FR4 بدون هالوژن)
• لوازم الکترونیکی مصرفی: لپ تاپ، روشنایی LED، تابلوهای کنترل لوازم خانگی
• اتوماسیون صنعتی: بردهای مدار PLC، سنسور، درایو موتور FR4
• مخابرات و 5G: بردهای کنترل کمکی ایستگاه پایه، بردهای هیبریدی FR4-Rogers RF
• انرژی های تجدید پذیر: کنترل کننده خورشیدی، PCB تجهیزات ذخیره انرژی
1. HDI 6 لایهPCB FR4برای تجهیزات فوتوالکتریک LED، انتقال سیگنال پایدار برای ماژول های درایو روشنایی
2. مادربرد لپ تاپ 8 لایه HDI FR4، مواد با Tg بالا که اتلاف گرمای طولانی مدت نوت بوک را تطبیق می دهد.
3. 14 لایه FR4 + راجرز هیبریدی PCB برای تجهیزات RF ارتباطی، متعادل کردن هزینه و عملکرد فرکانس بالا
4. کور چند لایه از طریق برد کنترل صنعتی FR4، طراحی مس ضخیم برای مدارهای برق با جریان بالا
FR4 به معنی مقاوم در برابر شعله درجه 4 است، تمام مدار چاپی FR4 Fanway دارای گواهینامه مقاومت در برابر شعله خود خاموش شونده UL94 V-0 است.
بله، مواد TG150/TG170 و FR4 بدون هالوژن برای پروژه های تولید پزشکی و بدون سرب در دسترس هستند.
فن وی از چرخش سریع ۷۲ ساعته برای دستههای نمونه اولیه پشتیبانی میکند، تولید انبوه ۵ تا ۷ روز کاری طول میکشد.
بله، ما راه حل یک مرحله ای از جمله ساخت PCB، جوش SMT/DIP، تست عملکرد و مونتاژ جعبه را ارائه می دهیم.
UL، RoHS، REACH، ISO9001، IATF16949، ISO13485 تست و مدارک انطباق همگی در دسترس هستند.
فن وی تخته های انباشته هیبریدی را با ترکیب FR4 و Rogers تولید می کند تا هزینه کل مواد را بدون از دست دادن عملکرد RF کاهش دهد.
PCB FR4مقرون به صرفه ترین و همه کاره ترین انتخاب بستر برای تقریباً تمام پروژه های تولید الکترونیکی باقی می ماند که ایمنی شعله، عملکرد پایدار و ساختار قابل تنظیم را یکپارچه می کند. پشتیبانی شده توسطفن ویتجربه 12 ساله تولید PCB و EMS، خطوط تولید تمام اتوماتیک و گواهینامه های کامل صادرات جهانی، ما می توانیم استاندارد و سفارشی را عرضه کنیم.PCB FR4نمونه های اولیه و سفارشات انبوه برای خودروسازی، پزشکی، مخابرات و تولید کنندگان الکترونیک صنعتی. اگر به برگههای مشخصات فنی، ارزیابی رایگان DFM و قیمتهای عمده کارخانه نیاز دارید، لطفاً به آن مراجعه کنیدبا ما تماس بگیرید. تیم مهندسی PCB حرفه ای ما مطابق طراحی خواهد شدPCB FR4انباشتن راه حل ها با توجه به محیط کار تجهیزات و الزامات پارامترهای الکتریکی.
