از طراحی PCB گرفته تا تولید انبوه ، Fanway خدمات تولید PCB با سرعت بالا را به عنوان راه حل های یک مرحله ای برای رفع نیازهای متنوع پروژه شما و تسریع در زمان به بازار ارائه می دهد.

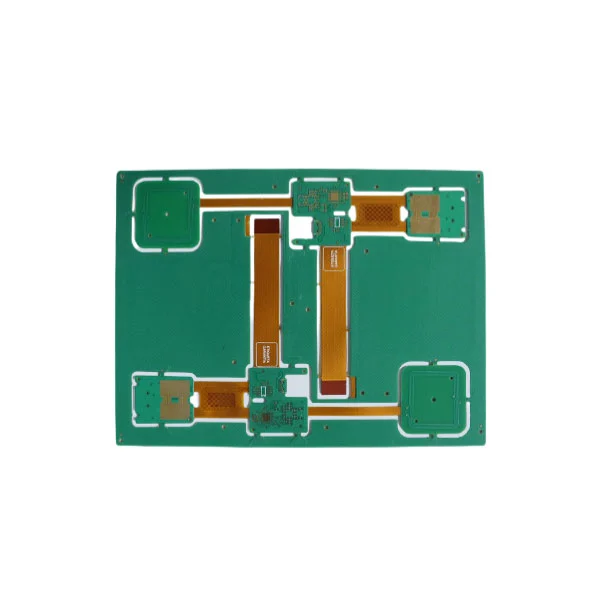

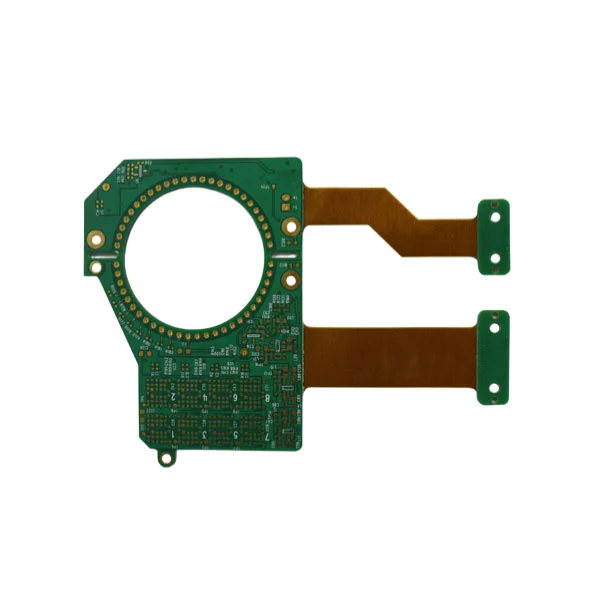

سفت و سخت PCB یک راه حل مدار نوآورانه است که PCB سنتی سفت و سخت را با برد مدار انعطاف پذیر (FPC) از طریق فناوری دقیق ترکیب می کند. با توجه به طراحی سه بعدی منحصر به فرد آنها ، PCB با قابلیت اطمینان بالا و صرفه جویی در فضا ، به اجزای اصلی دستگاه های الکترونیکی با کیفیت بالا تبدیل شده است. این ماده به طور گسترده در صنایع مختلف از جمله ارتباطات از راه دور ، الکترونیک مصرفی ، الکترونیک خودرو ، کنترل صنعتی و تجهیزات پزشکی مورد استفاده قرار می گیرد. به عنوان یک متخصص PCB در چین ، Fanway بر روی ارائه راه حل های تولید PCB با کیفیت بالا و پیچیده و پیچیده PCB با کیفیت بالا و پیچیده استفاده می کند.
ما DFM حرفه ای (طراحی برای ساخت) را تجزیه و تحلیل می کنیم تا به شما در بهینه سازی طراحی کمک کند. ما از مدل سازی سه بعدی و شبیه سازی تخته های سفت و سخت و انعطاف پذیر پشتیبانی می کنیم.
حفاری لیزر با دقت بالا و فناوری میکرو سوراخ ، اتصال به چگالی بالا را تضمین می کند و دقیقاً فرآیند لمینیت قطعات ترکیبی سفت و انعطاف پذیر را کنترل می کند تا از قوام محصول اطمینان حاصل شود.
ما برای اطمینان از قابلیت اطمینان محصول ، 100 ٪ تست الکتریکی و AOI (بازرسی نوری اتوماتیک) داریم. فرآیند محصول PCB به شدت از استانداردهای IPC پیروی می کند.
سرویس نمونه اولیه سریع ما برای کمک به شما در کوتاه کردن چرخه توسعه محصول. تولید با حجم کم و با حجم بالا برای تأمین نیازهای مختلف مشتری.
| پارامتر | توانایی |
| لایه های فلکس | لایه های 1-6 (ضخامت 12.5μm-100μm PI) |
| لایه های سفت و سخت | FR4 (TG 140 ° C-180 ° C) ، راجرز ، پلی آمید |
| پایان سطح | enig ، غوطه وری نقره ، OSP ، طلای سخت |
| حداقل ردیابی/فاصله | 3/3 میلی متر (سفت و سخت) ، 2/2 میلی لیتر (فلکس) |
| از طریق انواع | کور ، دفن شده ، میکروویا (قطر 75μm) |
طراحی و طرح:IPC-2223 بهینه سازی پشته سازگار برای برنامه های Flex Dynamic.
ساخت دقیق:تابلوهای چند لایه سفت و سخت با VIA های کور/دفن شده (لیزر حفر 50μm)
مونتاژ کلید در دست:راه حل های کامل از تابلوهای برهنه تا مجامع جعبه آزمایش شده.
تجزیه و تحلیل DFM رایگان:طرح ها را برای چرخه های خم و نقاط استرس بهینه کنید.

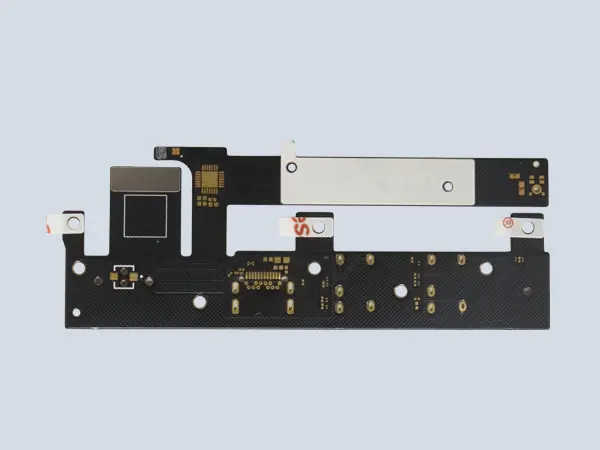

PCB محکم 24 لایه PCB

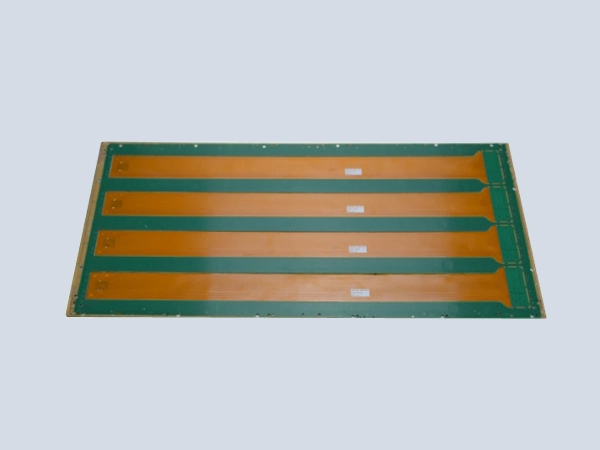

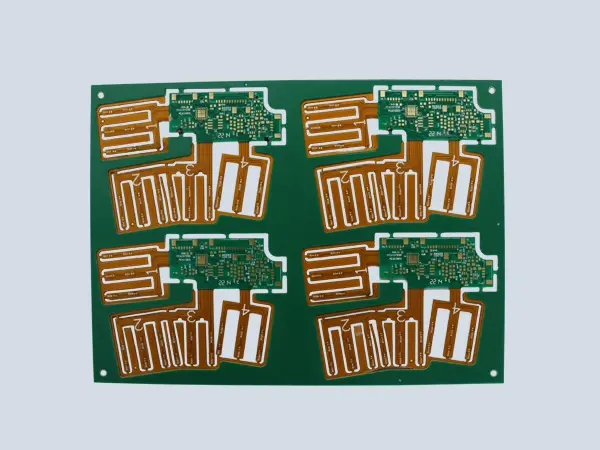

راه حل های مدار انعطاف پذیر

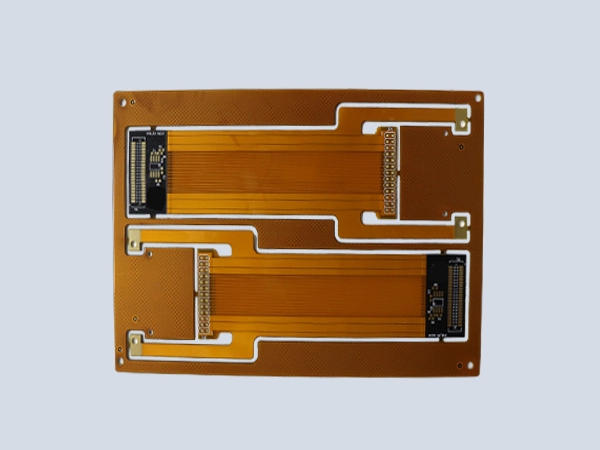

PCB های درجه پزشکی

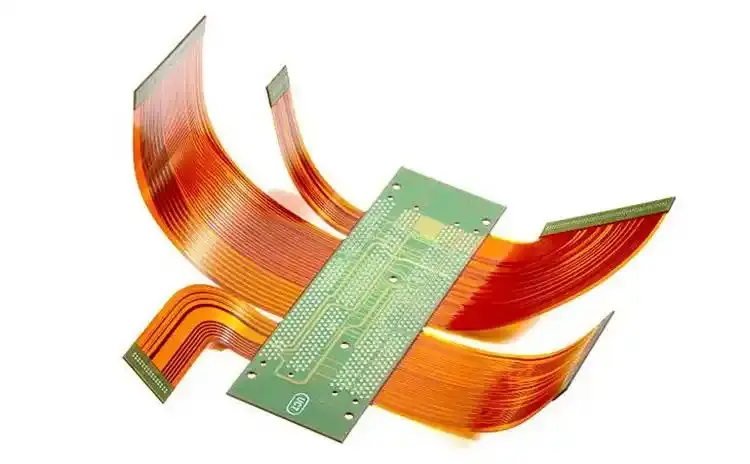

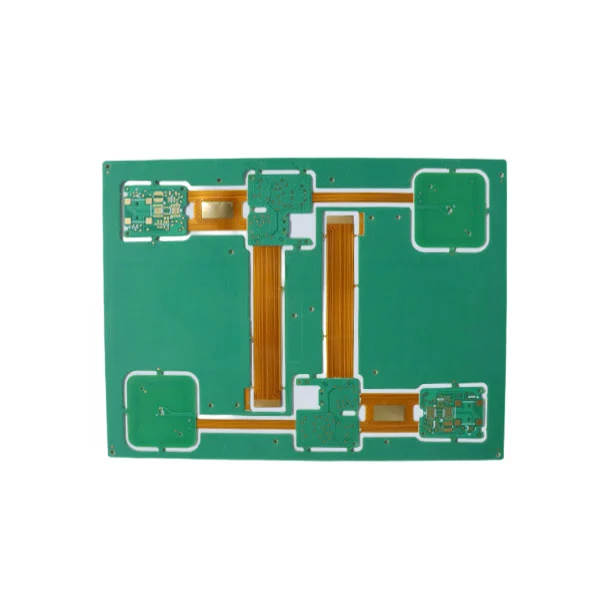

PCB سفت و سخت
Fanway در فن آوری ادغام پیشرفته PCB پیشرفته ، پشتیبانی می کند و از طراحی نسبت بالا به ابعاد (حداکثر 15: 1) و تنظیمات چند لایه پشتیبانی می کند. این که آیا شما به یک مدار انعطاف پذیر یک طرفه اساسی یا یک راه حل پیچیده 60 لایه سفت و سخت نیاز دارید ، ما توسعه محصول شما را از مفهوم تا اجرای آماده بازار تسریع می کنیم.
