از طراحی PCB گرفته تا تولید انبوه ، Fanway خدمات تولید PCB با سرعت بالا را به عنوان راه حل های یک مرحله ای برای رفع نیازهای متنوع پروژه شما و تسریع در زمان به بازار ارائه می دهد.

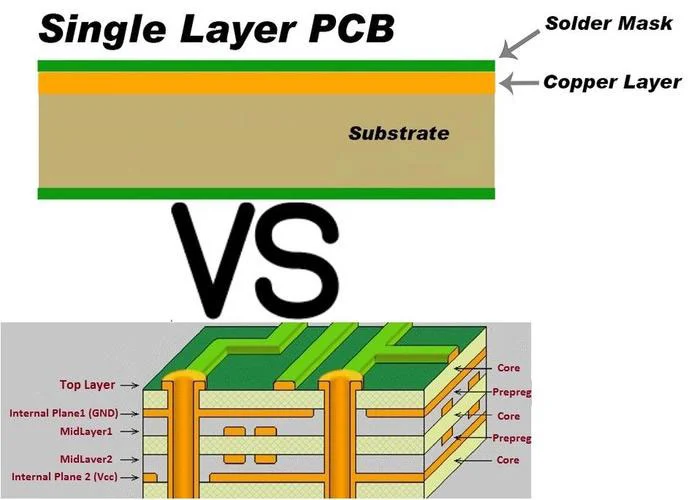

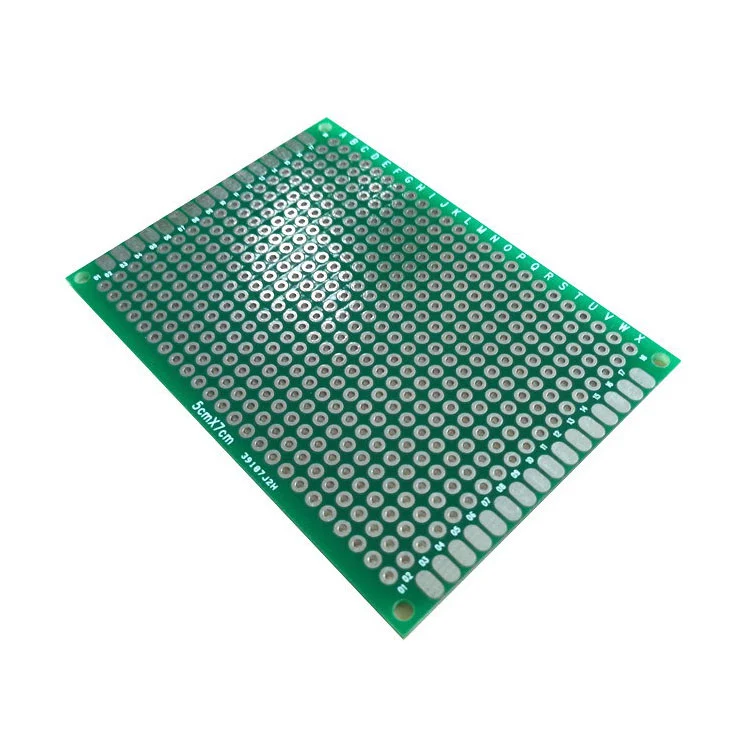

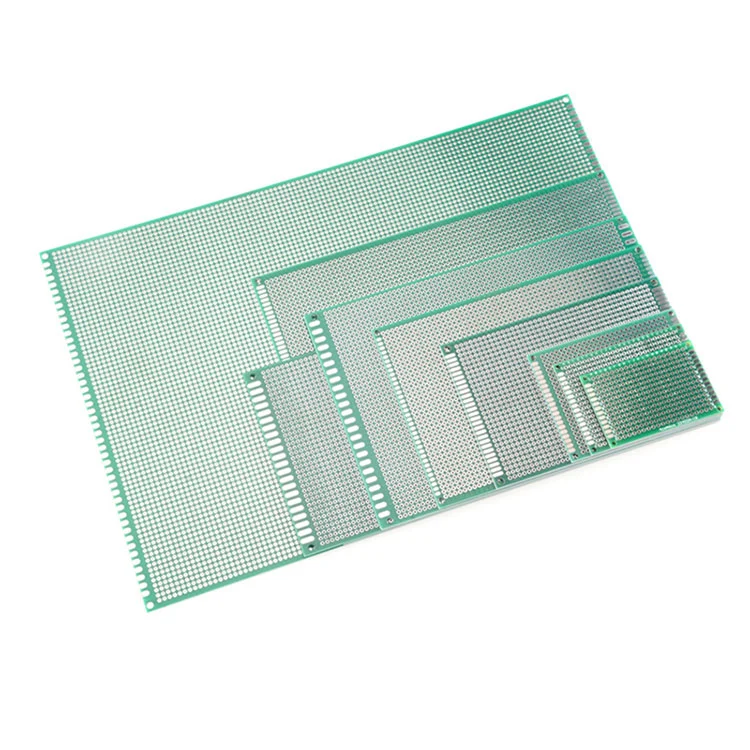

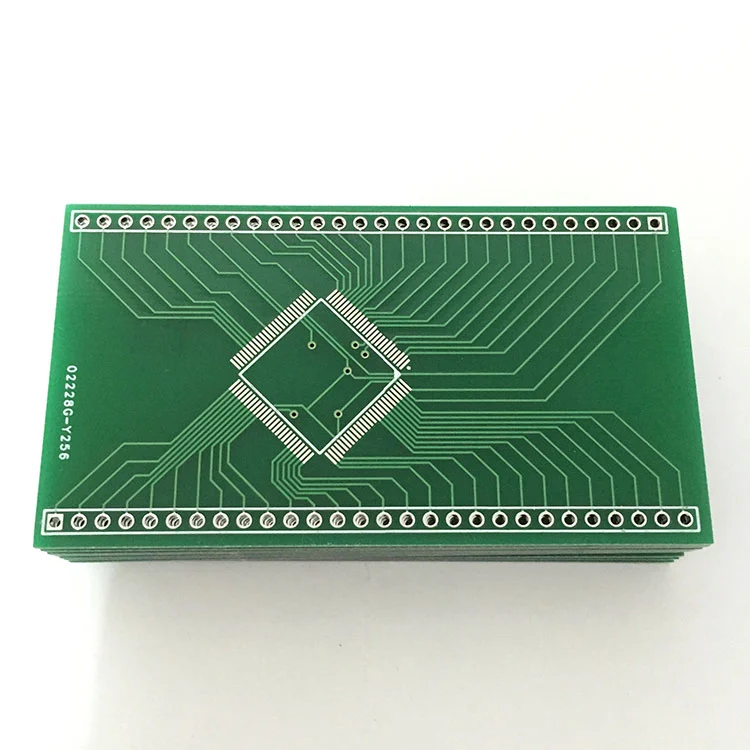

PCB تک لایه ، همچنین به عنوان یک برد مدار چاپی تک طرفه شناخته می شود ، ساده ترین شکل طراحی PCB است. این ماده از یک لایه مس رسانا واحد تشکیل شده است که بر روی یک بستر غیر رسانا (مانند FR-4) لمینت شده است ، با اجزای نصب شده در یک طرف و اثری که در طرف مقابل قرار دارد. بهترین راه حل برای مدارهای کم ترکیب ، به دلیل فرآیند تولید مقرون به صرفه و سریع آن ، در الکترونیک مصرفی ، منبع تغذیه و کنترل های صنعتی به طور گسترده ای مورد استفاده قرار می گیرد.
PCB تک لایه با هزینه مواد پایین تر و ساخت در مقایسه با طرح های چند لایه.
فرآیند ساده باعث کاهش زمان سرب می شود زیرا هیچ لمینیت و از طریق حفاری لازم نیست.
حداقل خطر سوء استفاده از لایه.
کارشناسان آنلاین 24/7 همیشه آماده کمک به شما هستند.
| پارامتر | دامنه معمولی |
| ضخامت تخته | 0.4 میلی متر تا 3.2 میلی متر |
| ضخامت مس | 1/2 اونس تا 3 اونس |
| حداقل عرض ردیابی | 0.2mm (8mil) |
| حداقل سوراخ حفر شده | 0.3mm (12mil) |
| پایان سطحی | هسل ، اوسپ ، ارگ |
| دمای عملیاتی | -50 درجه سانتیگراد تا +105 درجه سانتیگراد (وابسته به مواد) |
| مزایا | محدودیت ها |
| ✔ هزینه فوق العاده کم | ❌ هیچ چند لایه یا از طریق پشتیبانی |
| ✔ تعمیر/اصلاح آسان است | ❌ چگالی مسیریابی محدود |
| ✔ زمان چرخش سریع | ❌ نامناسب برای طرح های با فرکانس بالا (> 100 مگاهرتز) |
| ✔ سبک و جمع و جور | ❌ عملکرد حرارتی پایین تر |
تهیه مواد:لمینت مس و پوشیده از مس.
اچینگ:مس ناخواسته را بردارید تا اثری از آن شکل بگیرد.
حفاری:برای اجزای سوراخ سوراخ ایجاد کنید.
ماسک لحیم کاری و صفحه ابریشمی:از پوشش و مارک های محافظ استفاده کنید.
پایان سطح:گزینه ها شامل HASL (تراز کردن هوای گرم) یا OSP است.
الکترونیک مصرفی:ماشین حساب ، روشنایی LED ، اسباب بازی ها.
سیستم های قدرت:مبدل های AC/DC ، رله ها.
کنترل های صنعتی:سنسورها ، کنترل کننده های موتور.
