مونتاژ مدار چاپی Surface Mount چیست و چرا اهمیت دارد؟

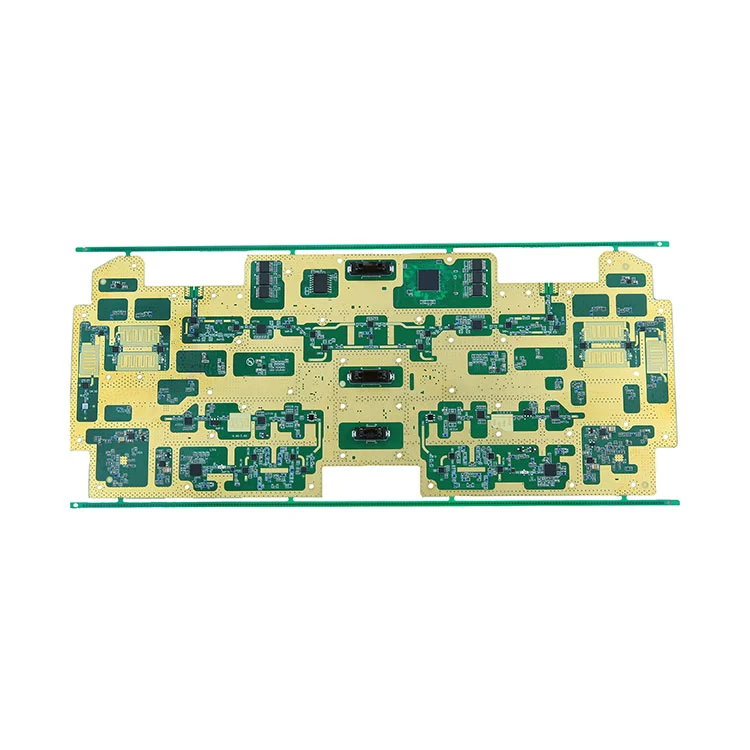

مونتاژ مدار چاپی Surface Mount چیست؟

مونتاژ مدار چاپی سطحی به فرآیند مونتاژ الکترونیکی اطلاق می شود که در آن قطعات به جای اینکه از طریق سوراخ ها وارد شوند، مستقیماً بر روی سطح برد مدار چاپی (PCB) نصب می شوند. این فرآیند به فناوری نصب سطحی (SMT) و دستگاه‌های نصب سطحی (SMD) متکی است که امکان تراکم قطعات بالاتر و کاهش هزینه‌های ساخت را فراهم می‌کنند. SMT به دلیل کارایی، مقیاس پذیری و مزایای عملکرد در صنعت الکترونیک همه جا حاضر شده است.

تفاوت فناوری نصب سطحی با سوراخ سوراخ چیست؟

تضاد اصلی بین فناوری نصب سطحی (SMT) و فناوری سوراخ (THT) در نحوه اتصال قطعات الکتریکی به PCB نهفته است:

چرا از مونتاژ PCB Mount Surface Mount استفاده کنیم؟

• تراکم اجزای بالاتر:SMT اجازه می دهد تا قطعات بیشتری را روی بردهای کوچکتر بسازید.
• کاهش هزینه تولید:اتوماسیون هزینه های نیروی کار و خطاهای تکرارپذیری را کاهش می دهد.
• افزایش عملکرد الکتریکی:SMT طول لید را کاهش می دهد و کیفیت سیگنال را بهبود می بخشد.
• چرخه های تولید سریعتر:فرآیندهای خودکار انتخاب و مکان و جریان مجدد تولید را سرعت می بخشد.
• انعطاف پذیری طراحی:هر دو سطح تخته را می توان پر کرد.

کدام قطعات معمولاً در مونتاژ PCB Mount سطحی استفاده می شوند؟

SMT شامل بسیاری از انواع مؤلفه است. در اینجا رایج ترین آنها هستند:

مراحل کلیدی فرآیند در مونتاژ نصب سطحی چیست؟

1. چاپ شابلون:خمیر لحیم کاری با استفاده از شابلون روی پدهای PCB اعمال می شود.
2. انتخاب و مکان:ماشین ها SMD ها را دقیقاً روی خمیر لحیم کاری قرار می دهند.
3. لحیم کاری مجدد:PCB برای ذوب خمیر لحیم کاری از یک کوره جریان مجدد عبور می کند.
4. بازرسی و کنترل کیفیت:بررسی های AOI، اشعه ایکس و نوری صحت مونتاژ را تأیید می کنند.
5. تست نهایی:تست های عملکردی عملکرد را تایید می کنند.

چگونه با چالش‌های مجمع عمومی مقابله کنیم؟

مونتاژ SMT می تواند با چندین چالش مانند سنگ قبر، پل لحیم کاری و مدارهای باز روبرو شود. بهترین شیوه ها عبارتند از:

• بهینه سازی طرح PCB:طراحی و فاصله مناسب پد برای کاهش مشکلات لحیم کاری.
• تنظیم نمایه Reflow:پروفایل های دمایی مناسب برای اتصالات لحیم کاری سازگار.
• استفاده از مواد با کیفیت بالا:خمیر لحیم کاری و اجزای قابل اعتماد قوام را بهبود می بخشد.
• اجرای QA قوی:از AOI، اشعه ایکس و ICT برای تشخیص زودهنگام عیوب استفاده کنید.

چه موادی برای SMT مورد نیاز است؟

چگونه می توان از کیفیت و قابلیت اطمینان مونتاژ سطحی اطمینان حاصل کرد؟

مونتاژ نصب سطحی با کیفیت بالا نیاز به آزمایش و اعتبارسنجی دقیق دارد. روش های کلیدی عبارتند از:

• بازرسی نوری خودکار (AOI):قطعات از دست رفته، قطبیت و مشکلات لحیم کاری را تشخیص می دهد.
• بازرسی اشعه ایکس:عیوب پنهان اتصال لحیم کاری را آشکار می کند.
• تست درون مدار (ICT):عملکرد الکتریکی را در سطح قطعه آزمایش می کند.
• تست عملکردی:رفتار مدار کامل را در شرایط واقعی بررسی می کند.

QA ترکیبی تضمین می کند که PCBها استانداردهای عملکرد و قابلیت اطمینان مورد انتظار در الکترونیک مدرن را برآورده می کنند.

روندهای آینده در مونتاژ مدار چاپی سطحی چیست؟

چندین روند کلیدی آینده SMT را شکل می دهند:

• کوچک سازی:عوامل شکل کوچکتر و اجزای میکرو SMD.
• اتوماسیون پیشرفته:بازخورد فرآیند انتخاب و مکان و زمان واقعی مبتنی بر هوش مصنوعی.
• الکترونیک چاپ سه بعدی:تولید افزودنی با SMT ادغام می شود.
• بازرسی هوشمند:یادگیری ماشینی تشخیص نقص را افزایش می دهد.

این روندها تضمین می کند که مونتاژ PCB Mount Surface Mount همچنان به تکامل خود ادامه می دهد و عملکرد را بهبود می بخشد و چرخه های تولید را کاهش می دهد.

سوالات متداول

مونتاژ مدار چاپی Surface Mount چیست؟

مونتاژ PCB Mount Surface به فرآیند نصب قطعات الکترونیکی مستقیماً روی سطح PCB با استفاده از فرآیندهای SMT اشاره دارد. به دلیل بهره وری و مزایای کوچک سازی، جایگزین مونتاژ سنتی از طریق سوراخ در اکثر الکترونیک مدرن می شود.

فناوری Surface Mount چگونه عملکرد را بهبود می بخشد؟

SMT با کاهش طول سرب، عملکرد را بهبود می بخشد، که اندوکتانس و مقاومت را کاهش می دهد. این یکپارچگی سیگنال را افزایش می دهد و به بردها اجازه می دهد در فرکانس های بالاتر با نویز کمتر کار کنند.

کدام صنایع بیشتر از مونتاژ روی سطح سود می برند؟

صنایعی مانند لوازم الکترونیکی مصرفی، خودروسازی، تجهیزات پزشکی، هوافضا و مخابرات به دلیل نیاز به مجموعه‌های الکترونیکی فشرده، قابل اعتماد و با کارایی بالا، به شدت به SMT متکی هستند.

چه چالش هایی در مونتاژ نصب سطحی وجود دارد؟

چالش‌ها شامل مدیریت اجزای بسیار کوچک، اطمینان از کاربرد دقیق خمیر لحیم کاری، و اجتناب از نقص‌هایی مانند سنگ قبر یا پل‌های لحیم کاری است. سیستم های کنترل فرآیند و بازرسی پیشرفته برای کاهش این مسائل ضروری است.

چرا کنترل کیفیت در SMT حیاتی است؟

کنترل کیفیت، قابلیت اطمینان و عملکرد را در محصولات نهایی تضمین می کند. با قطعات با چگالی بالا و مونتاژ خودکار، نقص می تواند به سرعت منجر به خرابی در زمینه شود. فرآیندهایی مانند AOI و بازرسی اشعه ایکس قبل از آزمایش نهایی مشکلاتی را پیدا می کنند.
