یکشابلون SMTیکی از حیاتی ترین و در عین حال اغلب دست کم گرفته شده ترین قطعات در تولید الکترونیک مدرن است. این به طور مستقیم دقت رسوب خمیر لحیم کاری، تراز اجزا و بازده کلی مجموعه PCB را تعیین می کند. این راهنمای جامع به بررسی چیستی استنسیل SMT، نحوه عملکرد آن، انواع مختلف و مواد موجود، و چرایی نقش تعیین کننده در دستیابی به فناوری نصب سطحی با قابلیت اطمینان بالا (SMT) می پردازد.

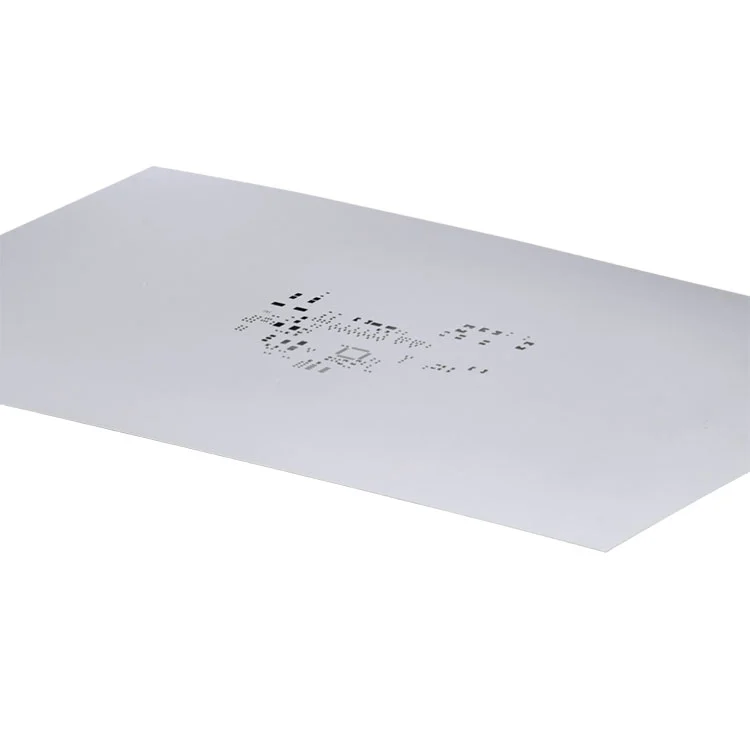

SMT Stencil یک ورق فلزی ساخته شده با دقت است که در مرحله چاپ خمیر لحیم کاری مونتاژ فناوری نصب سطحی استفاده می شود. این شامل دیافراگم های برش لیزری است که دقیقاً با پدهای لحیم کاری روی برد مدار چاپی (PCB) مطابقت دارد. در طول تولید، خمیر لحیم کاری در سراسر سطح شابلون اعمال می شود و اجازه می دهد حجم های کنترل شده خمیر از هر روزنه عبور کرده و روی پدهای PCB رسوب کند.
دقت این فرآیند مستقیماً بر یکپارچگی اتصال لحیم کاری، دقت قرار دادن قطعات و قابلیت اطمینان محصول در دراز مدت تأثیر می گذارد. برای تولیدکنندگانی مانندشرکت فناوری شنژن فنوی با مسئولیت محدوداستنسیل های SMT مواد مصرفی نیستند بلکه ابزارهای دقیقی هستند که ثبات فرآیند را تعریف می کنند.
فرآیند چاپ خمیر لحیم کاری مسئول بیش از 60 درصد عیوب SMT در صورت عدم کنترل صحیح است. یک استنسیل SMT بهینه تضمین می کند:
بدون استنسیل SMT که به خوبی طراحی شده است، حتی پیشرفتهترین دستگاههای انتخاب و جاسازی نمیتوانند اشتباهات چاپ را جبران کنند.
استنسیل های SMT بر اساس ساختار، روش نصب و سناریو کاربرد طبقه بندی می شوند. رایج ترین دسته ها عبارتند از:
انتخاب مواد به طور مستقیم بر طول عمر شابلون، قوام چاپ و راندمان تمیز کردن تأثیر می گذارد. پرکاربردترین ماده به دلیل دوام و صافی سطح، فولاد ضد زنگ است.
| مواد | مزایا | مورد استفاده معمولی |
|---|---|---|
| فولاد ضد زنگ | دوام بالا، دیوارهای با دیافراگم صاف | تولید انبوه |
| نیکل | عملکرد انتشار عالی | اجزای ریز گام |
| برنج | هزینه کمتر | استفاده کوتاه مدت |
طراحی استنسیل تعادلی بین کنترل حجم لحیم کاری و راندمان آزادسازی خمیر است. عوامل کلیدی طراحی عبارتند از:
تولید کنندگان پیشرفته دوست دارندشرکت فناوری شنژن فنوی با مسئولیت محدوددستورالعمل های IPC را دنبال کنید تا از راندمان انتقال خمیر بهینه و تکرارپذیری طولانی مدت فرآیند اطمینان حاصل کنید.
| نوع شابلون | دقت | هزینه | حجم توصیه شده |
|---|---|---|---|
| قاب شده | بسیار بالا | متوسط | تولید با حجم بالا |
| بدون قاب | بالا | کم | تولید با حجم متوسط |
| نمونه اولیه | متوسط | خیلی کم | تست کم حجم |
استنسیل های SMT به طور گسترده در صنایع از جمله لوازم الکترونیکی مصرفی، الکترونیک خودرو، دستگاه های پزشکی، سیستم های کنترل صنعتی و مخابرات استفاده می شود. هر برنامهای که نیاز به رسوب دقیق خمیر لحیم کاری دارد، متکی به یک استنسیل SMT است که به درستی مهندسی شده است.
از دیدگاه EEAT، استنسیل های SMT نشان می دهد:
استنسیل SMT برای چه استفاده می شود؟
یک استنسیل SMT برای اعمال دقیق خمیر لحیم بر روی پدهای PCB قبل از قرار دادن قطعات استفاده می شود و از اتصالات لحیم قابل اطمینان اطمینان حاصل می شود.
چرا ضخامت استنسیل SMT مهم است؟
ضخامت شابلون حجم لحیم کاری را کنترل می کند. ضخامت نادرست می تواند باعث لحیم کاری ناکافی یا نقص پل شود.
کدام نوع استنسیل SMT برای تولید انبوه بهترین است؟
شابلون های SMT قاب شده به دلیل پایداری و تکرارپذیری برای تولید انبوه بهترین هستند.
هر چند وقت یکبار باید استنسیل SMT را تعویض کرد؟
تعویض به استفاده، فرکانس تمیز کردن و کیفیت مواد بستگی دارد، اما شابلون های با کیفیت بالا می توانند ده ها هزار چرخه دوام بیاورند.
چه استانداردهایی طراحی SMT Stencil را راهنمایی می کنند؟
IPC-7525 و IPC-A-610 استانداردهای شناخته شده ای هستند که طراحی شابلون و کاربرد خمیر لحیم کاری را هدایت می کنند.
