PCB FR4یکی از پرکاربردترین بسترهای مدار چاپی در صنعت الکترونیک است. در این مقاله جامع، ما بررسی میکنیم که FR4 PCB مخفف چیست، چگونه تولید میشود، کجا استفاده میشود، و چرا به عنوان یک ماده اساسی برای طراحی و ساخت الکترونیک مدرن باقی میماند.
این مقاله معنای FR4 PCB، خواص آن، فرآیندهای تولید، مزایا، محدودیتها، کاربردهای واقعی و مقایسه با مواد PCB جایگزین را توضیح میدهد. این بینش های عملی را برای مهندسان، علاقه مندان، خریداران و علاقه مندان به فناوری فراهم می کند. همچنین بخش پرسشهای متداول مفصلی خواهید یافت که به سؤالات رایج مربوط به PCBهای FR4 پاسخ میدهد.

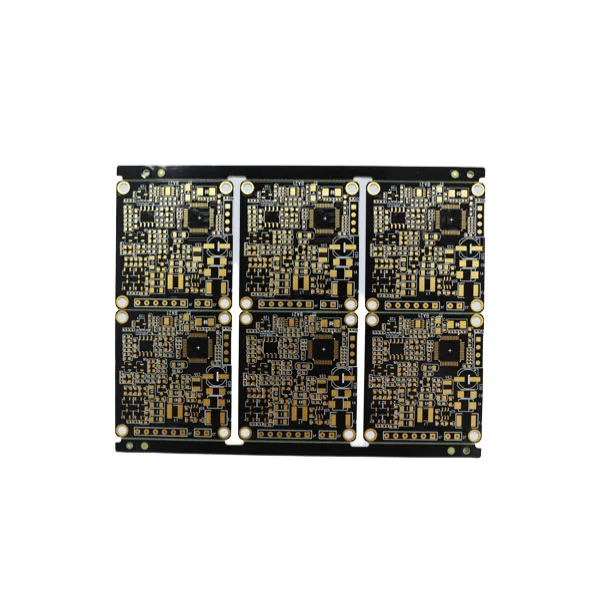

یکPCB FR4به یک برد مدار چاپی اشاره دارد که استفاده می کندFR4به عنوان ماده پایه FR4 مخفف "Flame Retardant 4" است که یک نام درجه اختصاص داده شده به مواد لامینیت اپوکسی تقویت شده با فایبرگلاس است. به دلیل استحکام مکانیکی قوی، عایق الکتریکی عالی و ظرفیت کارکرد در محدوده دمایی وسیع، این بستر استاندارد عملاً در اکثر وسایل الکترونیکی مورد استفاده قرار میگیرد.
اصطلاح "PCB" به معنای پلت فرمی است که اجزای الکترونیکی را از طریق مدارهای مسی حکاکی شده و سوراخ های روکش شده به هم متصل می کند. هنگامی که با FR4 ترکیب می شود، یک برد بادوام و قابل اعتماد برای همه چیز از لوازم الکترونیکی مصرفی کم هزینه گرفته تا سیستم های کنترل صنعتی را تشکیل می دهد.
ساخت PCB FR4 شامل چندین مرحله دقیق برای اطمینان از ثبات و کیفیت است. عناصر اساسی شامل فویل مسی، ورق های لمینت FR4 و یک سری فرآیندهایی است که مواد خام را به برد مدارهای کاربردی تبدیل می کند.
انتخاب مواد FR4 برای ساخت PCB طیف وسیعی از مزایای را ارائه می دهد که آن را برای بسیاری از کاربردها ایده آل می کند. عملکرد متعادل، مقرون به صرفه بودن و تطبیق پذیری آن به پذیرش گسترده آن کمک می کند.
هنگام انتخاب یک ماده برای طراحی PCB، مهندسان چندین ویژگی کلیدی را ارزیابی می کنند که بر عملکرد و قابلیت اطمینان تأثیر می گذارد. FR4 ویژگی های مطلوب را در بسیاری از معیارها نشان می دهد.
| اموال | توضیحات | مقدار معمولی / توجه |
|---|---|---|
| ثابت دی الکتریک (Dk) | نشان دهنده توانایی PCB برای ذخیره انرژی الکتریکی است. | ~4.3-4.8 |
| پایداری حرارتی | توانایی تحمل گرما بدون تخریب. | حداکثر تا 130 درجه سانتیگراد |
| استحکام کششی | مقاومت در برابر تغییر شکل مکانیکی. | بالا |
| بازدارندگی شعله | ایمنی در کاربردهایی که خطر آتش سوزی وجود دارد. | مطابق با رتبه UL94 V-0 |
| مقاومت در برابر رطوبت | برای تخته ها در محیط های مرطوب ضروری است. | خوب |
PCBهای FR4 به دلیل تطبیق پذیری و قابل اعتماد بودن در همه جا وجود دارند. در زیر مروری بر برنامه هایی است که در آنها FR4 عملکرد فوق العاده خوبی دارد.
مهندسان اغلب بین FR4 و مواد جایگزین مانند پلیآمید، راجرز یا بسترهای هسته فلزی انتخاب میکنند. هر ماده دارای مزایای منحصر به فردی است که برای نیازهای خاص مناسب است.
| مواد | بهترین برای | مزایا | محدودیت ها |
|---|---|---|---|
| FR4 | الکترونیک عمومی | مقرون به صرفه، قوی، قابل اعتماد | برای RF فرکانس بالا ایده آل نیست |
| پلی آمید | PCB های انعطاف پذیر | مقاومت در برابر حرارت بالا، انعطاف پذیر | هزینه بالاتر |
| راجرز | RF فرکانس بالا | تلفات کم، Dk پایدار | گران است |
| هسته فلزی | برنامه های برق LED | اتلاف حرارت عالی | سنگین و پرهزینه |
س:"FR4" در PCB مخفف چیست؟
الف:FR4 مخفف "Flame Retardant 4" است که نشان دهنده یک لایه اپوکسی تقویت شده با شیشه است که در برابر آتش مقاومت می کند و استحکام ساختاری را برای PCB ها فراهم می کند.
س:چرا FR4 به طور گسترده در صنعت PCB استفاده می شود؟
الف:FR4 استحکام مکانیکی، عایق الکتریکی، مقاومت حرارتی و مقرون به صرفه بودن را با هم ترکیب میکند و برای طیف وسیعی از کاربردهای الکترونیکی مناسب است.
س:آیا می توان از FR4 در کاربردهای RF فرکانس بالا استفاده کرد؟
الف:در حالی که FR4 در مدارهای فرکانس پایین استفاده می شود، مدارهای RF فرکانس بالا اغلب به موادی مانند راجرز نیاز دارند که تلفات دی الکتریک کمتری برای یکپارچگی سیگنال بهتر دارند.
س:رطوبت چگونه بر PCBهای FR4 تأثیر می گذارد؟
الف:FR4 مقاومت خوبی در برابر رطوبت دارد، اما قرار گرفتن طولانی مدت در معرض رطوبت بالا همچنان می تواند بر عملکرد تأثیر بگذارد. پوشش های محافظ و لایه های منسجم به کاهش این امر کمک می کنند.
س:آیا FR4 برای وسایل الکترونیکی خودرو مناسب است؟
الف:بله، FR4 به دلیل پایداری حرارتی و دوام به طور گسترده ای در الکترونیک خودرو استفاده می شود، اگرچه انواع خاصی با دمای بالا ممکن است برای محیط های شدید انتخاب شوند.
درک کردنPCB FR4برای هر کسی که با طراحی و ساخت الکترونیک کار می کند یا در مورد آن یاد می گیرد ضروری است. ویژگی های متعادل آن، آن را به ماده اصلی برای دستگاه های بی شماری در سراسر جهان تبدیل می کند. چه در حال ارزیابی مواد برای یک پروژه جدید باشید یا یک تامین کننده را انتخاب کنید، FR4 یک انتخاب قابل اعتماد باقی می ماند.
