آزمایش PCB یک مرحله مهم در ساخت الکترونیک است که کیفیت ، عملکرد و قابلیت اطمینان را تضمین می کندتابلوهای مدار چاپی(PCB). آزمایش می تواند به سرعت مشکلات پیدا کند و به طراح کمک کند تا مسائل را به سرعت حل کند.PCBآزمایش شامل آزمایش تخته لخت و تست هیئت مدیره مونتاژ است.
آزمایش PCB برهنه
هدف از آزمایش PCB برای تأیید اتصال الکتریکی ، انزوا و تولید نقص.
روش آزمایش PCB شامل موارد زیر است:
تست استمرار (آزمایش کوتاه): چک برای شورت های ناخواسته (به عنوان مثال ، آثار مس).
آزمون جداسازی (آزمایش باز): هیچ مدارهای باز (استراحت) را در آثار تضمین نمی کند.
بازرسی نوری خودکار (AOI): از دوربین ها برای تشخیص خراش ها ، سوء استفاده ها یا نقص های اچ استفاده می کند.
آزمایش امپدانس: برای طرح های پر سرعت (به عنوان مثال ، RF ، DDR) برای اطمینان از مشخصات امپدانس ردیابی بسیار مهم است.

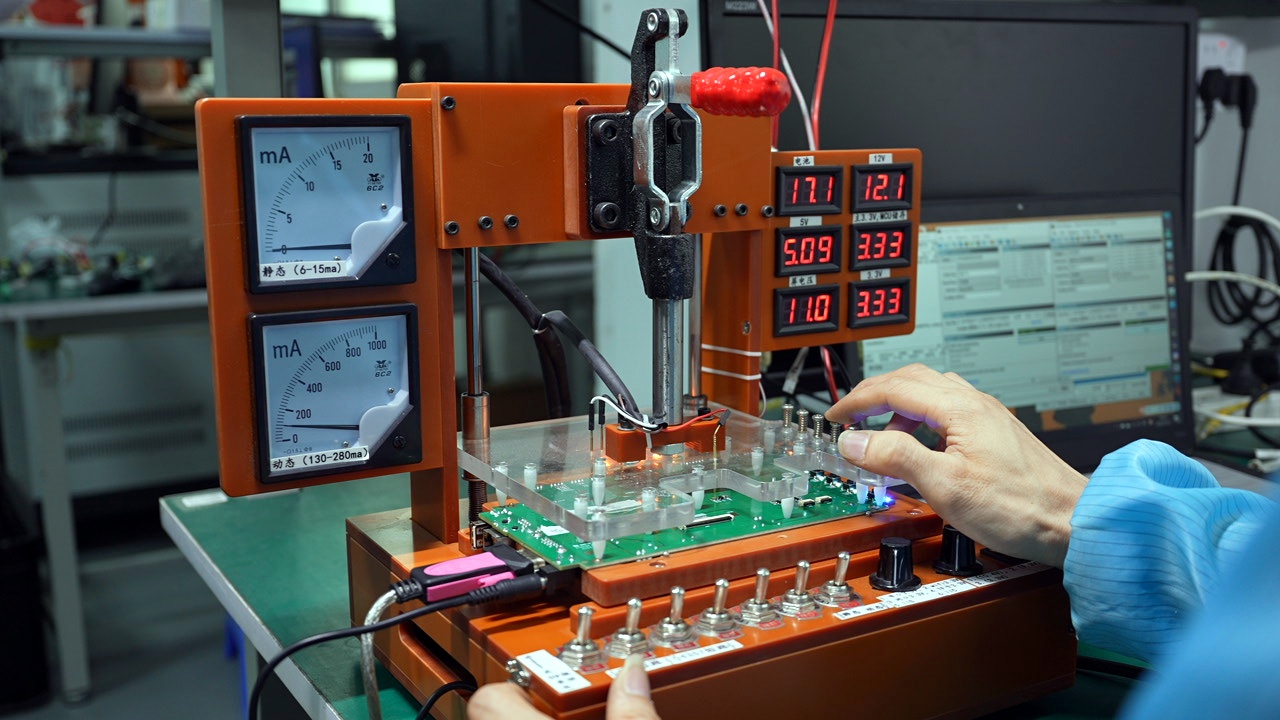

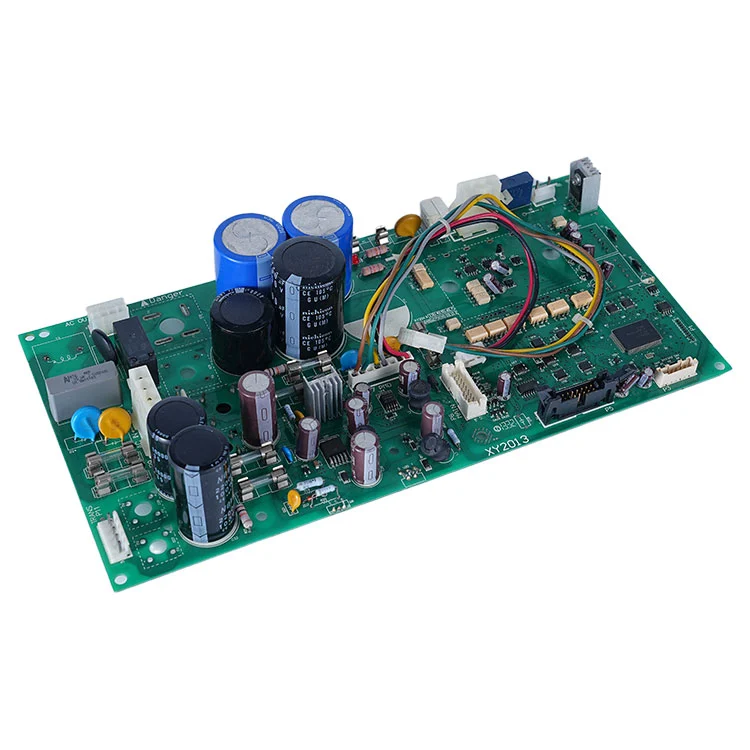

تست هیئت مدیره مونتاژ شده
تست مدار 1.in (ICT): ICT یک آزمایش آنلاین خودکار برای تأیید قطعات ، شورت ، باز و مقادیر است. این آزمایش دقیقاً می تواند مکان های گسل را پیدا کند و به کارگران این امکان را می دهد تا به راحتی PCBA مشکل را برطرف کنند.
2. تست پروب فلینگ: این یک روش مقرون به صرفه است ، آزمایش پروب متحرک بر روی مدار بدون وسایل سفارشی. برای نیازهای مختلف آزمایش از طریق اصلاح نرم افزار مناسب است.
3. آزمایش عملکردی: برای تأیید عملکرد PCB به تجهیزات تخصصی و روشهای آزمایش سفارشی نیاز دارد.
4. بازرسی نوری اتوماتیک (AOI): بازرسی AOI از دوربین ها برای اسکن مفاصل لحیم کاری و نقص مانند پل ها ، سوء استفاده و قطعات مفقود استفاده می کند.
5.x-ray آزمایش: از اشعه ایکس برای بررسی اتصالات پنهان (BGA ، QFN) ، حفره ها یا نقص لحیم کاری استفاده می کند.
مهم نیست که از چه نوع تست الکترونیک استفاده می کنید ، این مزیت را برای برد مدار چاپی (PCB) به ارمغان می آورد. آزمایش در مرحله طراحی به طراحان کمک می کند تا از گسل های تولید انبوه جلوگیری کنند ، هزینه ها را کاهش می دهند ، چرخه های توسعه را کوتاه می کنند و باعث افزایش تولید می شوند. آزمایش جامع تضمین می کند که PCB ها ضمن بهبود قابلیت اطمینان محصول ، کلیه الزامات طراحی الکتریکی ، مکانیکی و ساختاری را برآورده می کنند.
آزمایش PCB برای کیفیت محصول مهم است. در Fanway ، ما طیف گسترده ای از راه حل های آزمایش ، از جمله بازرسی قطعات ، تست سفارشی را ارائه می دهیم. با ما تماس بگیرید امروز جزئیات بیشتری کسب کنید.
