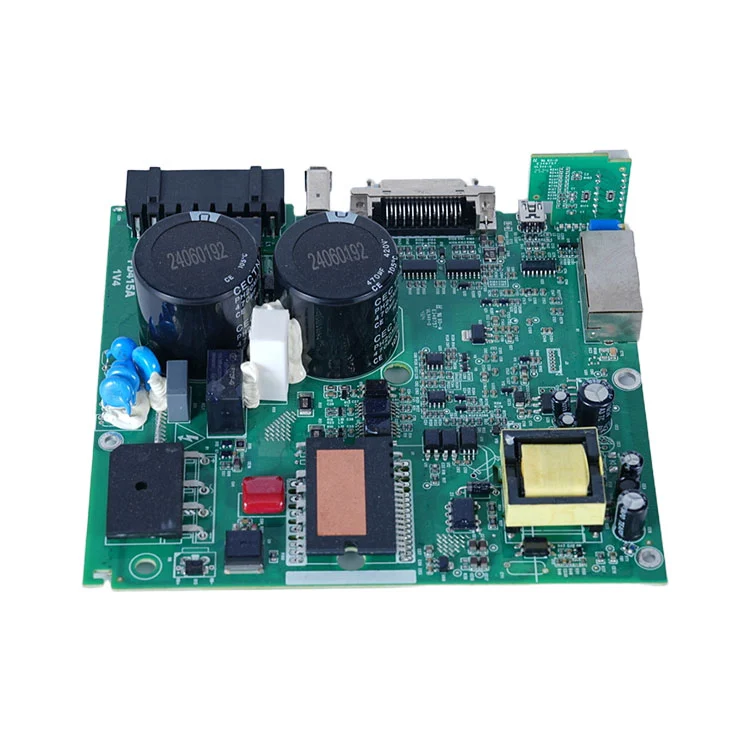

نمونه اولیه مونتاژ PCBنقش اساسی در تولید الکترونیک مدرن ایفا می کند. این امکان را به مهندسان و طراحان میدهد تا طرحهای مدار را قبل از تعهد به تولید در مقیاس کامل آزمایش، اعتبارسنجی و بهینهسازی کنند. با مونتاژ یک PCB نمونه اولیه، می توان عیوب طراحی بالقوه را زودتر شناسایی کرد و از قابلیت اطمینان بالاتر و هزینه های تولید کمتر اطمینان حاصل کرد. در شرکت فناوری Shenzhen Fanway، با مسئولیت محدود، ما در ارائه خدمات مونتاژ نمونه اولیه PCB با کیفیت بالا که برای برآورده کردن خواستههای استارتآپها و شرکتهای تأسیسشده طراحی شدهاند، تخصص داریم.
نمونه اولیه مونتاژ PCB معمولاً شامل لحیم کردن قطعات الکترونیکی بر روی یک برد مدار چاپی برای ایجاد یک نمونه اولیه است. این فرآیند نه تنها عملکرد الکتریکی طراحی را تأیید می کند، بلکه یک مدل ملموس برای نمایش محصول، آزمایش و توسعه بیشتر ارائه می دهد.
نمونه اولیه مونتاژ PCB شامل چندین مرحله کلیدی است که تضمین می کند محصول نهایی با مشخصات طراحی مطابقت دارد:
ساخت PCB:اولین مرحله شامل ساخت برد مدار چاپی بر اساس فایل طراحی (فایل های Gerber) است. ساخت با دقت بالا تضمین می کند که چیدمان برد با مدار مورد نظر مطابقت دارد.
منبع یابی مولفه:تمامی قطعات الکترونیکی از جمله مقاومت ها، خازن ها، آی سی ها و کانکتورها مطابق با بیل مواد (BOM) تهیه می شوند.
لحیم کاری کنترل شده:قطعات با استفاده از فناوری نصب سطحی (SMT) یا فناوری سوراخ (THT) روی PCB نصب می شوند. بسته به پیچیدگی می توان از ماشین های خودکار یا تکنیک های مونتاژ دستی استفاده کرد.
لحیم کاری:پس از مونتاژ، تست عملکردی اطمینان حاصل می کند که نمونه اولیه به درستی عمل می کند. این مرحله می تواند شامل بازرسی بصری، بازرسی نوری خودکار (AOI) و تست الکتریکی باشد.
بازرسی و آزمایش:پس از مونتاژ، تست عملکردی اطمینان حاصل می کند که نمونه اولیه به درستی عمل می کند. این مرحله می تواند شامل بازرسی بصری، بازرسی نوری خودکار (AOI) و تست الکتریکی باشد.
این فرآیند تضمین میکند که مونتاژ PCB Prototype نه تنها همانطور که در نظر گرفته شده است عمل میکند، بلکه به عنوان یک مرجع قابل اعتماد برای تولید انبوه نیز عمل میکند.
مونتاژ پروتوتایپ PCB حرفه ای نیاز به رعایت دقیق مشخصات فنی دارد. در زیر یک جدول خلاصه پارامترهای معمولی آورده شده است:
| پارامتر | توضیحات |
|---|---|
| اندازه تخته | حداقل: 10mm x 10mm، حداکثر: 500mm x 500mm |
| تعداد لایه ها | 1-12 لایه، بسته به پیچیدگی طراحی |
| انواع کامپوننت | SMT، THT، مونتاژ مختلط |
| ماسک لحیم کاری | سبز، قرمز، آبی یا سفارشی |
| پایان سطح | HASL، ENIG، OSP، یا نقره ای غوطه ور |
| دقت قرار دادن قطعات | ± 0.05 میلی متر برای قطعات SMT |
| تست و بازرسی | AOI، اشعه ایکس، تست عملکردی |
شرکت فناوری شنژن فنوی با مسئولیت محدودتضمین می کند که هر مونتاژ PCB نمونه اولیه با این استانداردها مطابقت دارد و قابلیت اطمینان و تکرارپذیری بالایی را ارائه می دهد.
بسیاری از شرکت ها ممکن است تعجب کنند که چرا مونتاژ نمونه اولیه قبل از تولید در مقیاس کامل ضروری است. در اینجا مزایای اصلی وجود دارد:
تشخیص خطا:شناسایی زود هنگام عیوب طراحی از خطاهای پرهزینه در تولید انبوه جلوگیری می کند.
اعتبار سنجی طراحی:مهندسان می توانند عملکرد را در شرایط واقعی آزمایش کنند.
بازده زمانی:نمونه سازی سریع چرخه های توسعه محصول را تسریع می کند.
مقرون به صرفه:تشخیص و تصحیح مسائل در مرحله نمونه اولیه بسیار کمتر از کار مجدد بردهای تولید انبوه است.
در اصل، مونتاژ پروتوتایپ PCB خطر را کاهش می دهد، در زمان صرفه جویی می کند و کیفیت بهتر محصول را تضمین می کند.
مونتاژ نمونه اولیه PCB با کیفیت بالا به ترکیبی از مهندسی ماهر، تجهیزات پیشرفته و کنترل کیفیت دقیق بستگی دارد:
تأیید مؤلفه:تایید تمام قطعات قبل از مونتاژ.
مکان یابی دقیق:استفاده از ماشین های خودکار انتخاب و جاسازی برای قرار دادن دقیق قطعات SMT.
لحیم کاری کنترل شده:پارامترهای لحیم کاری جریان و موج به دقت کنترل می شوند تا از نقص جلوگیری شود.
تست کامل:تست عملکرد تضمین می کند که برد مونتاژ شده الزامات الکتریکی و مکانیکی را برآورده می کند.
شرکت فناوری شنژن فنوی با مسئولیت محدوداز این بهترین شیوهها استفاده میکند و نمونه اولیه PCBهایی را که آماده ارزیابی قابل اعتماد و توسعه بیشتر هستند، تضمین میکند.
Q1: تفاوت بین مونتاژ پروتوتایپ PCB و مونتاژ PCB تولیدی چیست؟
A1:نمونه اولیه مونتاژ PCB برای آزمایش و اعتبار سنجی طراحی شده است. معمولاً شامل مقادیر کمی است و ممکن است برای اجزای پیچیده نیاز به مونتاژ دستی داشته باشد. مونتاژ PCB تولیدی بر تولید در مقیاس بزرگ با فرآیندهای بهینه شده برای سرعت و کارایی هزینه تمرکز دارد.
Q2: چه مدت طول می کشد تا یک مونتاژ نمونه اولیه PCB کامل شود؟
A2:زمان چرخش به پیچیدگی برد و در دسترس بودن قطعات بستگی دارد. معمولاً بین 5 تا 15 روز کاری متغیر است. Shenzhen Fanway Technology Co., Ltd خدمات سریعی را برای پروژه های فوری ارائه می دهد.
Q3: آیا می توانم طراحی خود را در مرحله مونتاژ PCB نمونه اولیه آزمایش کنم؟
A3:بله، تست عملکرد بخشی استاندارد مونتاژ نمونه اولیه است. این به طراحان اجازه می دهد مدارها را تأیید کنند، یکپارچه سازی نرم افزار را آزمایش کنند و عملکرد طراحی را قبل از حرکت به سمت تولید انبوه بهینه کنند.
نمونه اولیه مونتاژ PCB در چندین بخش ضروری است:
لوازم الکترونیکی مصرفی:تکرار سریع برای گوشی های هوشمند، پوشیدنی ها و دستگاه های خانه هوشمند.
الکترونیک خودرو:تست ماژول های کنترل، حسگرها و واحدهای نمایشگر.
تجهیزات پزشکی:اطمینان از ایمنی و قابلیت اطمینان تجهیزات تشخیصی و نظارتی.
اتوماسیون صنعتی:اعتبارسنجی مدارهای کنترلی و دستگاه های اینترنت اشیا
شرکت فناوری شنژن فنوی با مسئولیت محدودبه مشتریان در سراسر این صنایع خدمات می دهد و راه حل های سفارشی را برای برآورده کردن نیازهای پروژه خاص ارائه می دهد.
نمونه اولیه مونتاژ PCB گامی حیاتی در تبدیل ایده های نوآورانه به محصولات الکترونیکی کاربردی است. با استفاده از خدمات مونتاژ حرفه ای، شرکت ها می توانند خطاها را به حداقل برسانند، عملکرد را بهینه کنند و چرخه های توسعه محصول خود را سرعت بخشند.شرکت فناوری شنژن فنوی با مسئولیت محدودخدمات تخصصی مونتاژ PCB Prototype را با تمرکز بر کیفیت، دقت و قابلیت اطمینان ارائه می دهد. برای مشاغلی که قصد دارند طرح های الکترونیکی خود را به نمونه های اولیه کاملاً کاربردی تبدیل کنند،تماس گرفتنشرکت فناوری شنژن فنوی با مسئولیت محدوداولین گام به سوی موفقیت است.
