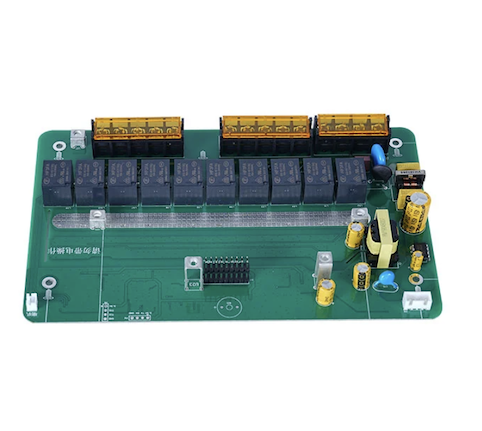

مونتاژ نمونه اولیه برد مدار چاپی PCB الکترونیکی

خدمات مونتاژ نمونه اولیه برد مدار چاپی الکترونیکی PCB از تامین‌کننده چینی Fanway برای پروژه‌های تحقیق و توسعه در دستگاه‌های IoT، ماژول‌های کنترل خودرو، ابزارهای تشخیص پزشکی و سیستم‌های آزمایش هوافضا ساخته شده است. در حالی که خدمات معمولی PCB با چرخش سریع 3 تا 7 روز طول می کشد، تحویل 24 ساعته ما چرخه های تکرار را به میزان قابل توجهی فشرده می کند. قبل از شروع مونتاژ، تیم مهندسی ما تجزیه و تحلیل DFM را روی فایل‌های Gerber، BOM، و فایل‌های انتخاب و مکان شما انجام می‌دهد تا مشکلات طراحی پد، تضادهای فاصله‌گذاری اجزا، یا سایر مشکلات تولید را زودتر شناسایی کند. بدون حداقل مقدار سفارش (از 1 قطعه شروع می شود)، تیم های تحقیق و توسعه می توانند از هزینه های اضافی موجودی در مرحله نمونه سازی جلوگیری کنند.

مونتاژ نمونه اولیه PCB برای چیست؟

خدمات مونتاژ نمونه اولیه برد مدار چاپی PCB فرآیند نصب قطعات الکترونیکی بر روی برد مدار چاپی در مقادیر کم برای تولید نمونه های قابل آزمایش است. هدف اصلی آن تأیید است، نه تولید:

اعتبار سنجی طراحی: تأیید می کند که طراحی مدار شما در دنیای فیزیکی کار می کند. شبیه سازی نمی تواند همه متغیرهای دنیای واقعی را پوشش دهد - یکپارچگی سیگنال، توزیع توان و رفتار حرارتی تنها از طریق آزمایش فیزیکی قابل مشاهده است.

بهبود تکراری: شناسایی و رفع نقص‌های طراحی در مرحله نمونه اولیه، کسری از هزینه‌ای را که برای بازسازی یک دسته تولید انبوه لازم است، هزینه می‌کند. یک تکرار نمونه سازی می تواند ده برابر هزینه یک دوباره کاری در مقیاس بزرگ را کاهش دهد.

توسعه سفت‌افزار: یک پلتفرم سخت‌افزاری واقعی برای مهندسین نرم‌افزار برای نوشتن و آزمایش کدهای تعبیه‌شده فراهم می‌کند. توسعه سیستم عامل بدون سخت افزار فیزیکی مانند اشکال زدایی در خلاء است - درستی منطقی سازگاری سخت افزار را تضمین نمی کند.

مونتاژ نمونه اولیه مرحله مهمی است که یک محصول را از مفهوم به واقعیت منتقل می کند، و سرویس مونتاژ نمونه اولیه برد مدار چاپی مدار چاپی الکترونیکی Fanway دقیقاً برای این مرحله پشتیبانی حرفه ای را ارائه می دهد.

فایل های راه اندازی ضروری

فایل های کامل و دقیق پایه و اساس شروع یک پروژه بدون مشکل هستند. شما معمولا به فایل های اصلی زیر نیاز دارید:

1. فایل های Gerber مورد استفاده برای تولید PCB خالی، حاوی تمام لایه های مس، داده های مته، ماسک لحیم کاری، و صفحه ابریشمی. فرمت‌های ناقص یا لایه‌هایی که نام‌گذاری ضعیفی دارند، از شایع‌ترین دلایل تاخیر در تولید هستند.

2. Bill of Materials (BOM) هر جزء را که باید مونتاژ شود، از جمله شماره قطعه سازنده (MPN)، تعیین مرجع، مقدار و توضیحات فهرست می کند. توصیفات مبهم (مثلاً "خازن 100nF") می تواند منجر به خطاهای خرید یا تاخیر در رتبه بندی های مختلف ولتاژ شود و مواد دی الکتریک در مدارهای پرسرعت بسیار متفاوت عمل می کنند.

3. فایل مختصات (فایل CPL / Pick & Place) مختصات دقیق X/Y، زوایای چرخش و سمت نصب را برای هر جزء ارائه می‌کند و دستگاه قرار دادن SMT را هدایت می‌کند. خطاهای مختصات مستقیماً باعث ایجاد اشتباه در همسویی یا قطبیت می شوند.

4. نکته حرفه‌ای، بررسی DFM قبل از سفارش می‌تواند مشکلات طراحی پد، مشکلات فاصله‌گذاری اجزا و سایر نگرانی‌های مربوط به ساخت را قبل از اینکه باعث توقف تولید شوند، آشکار کند. تیم مهندسی Fanway یک بررسی DFM را برای هر سفارش مونتاژ نمونه اولیه برد مدار چاپی PCB الکترونیکی قبل از شروع تولید ارائه می دهد.

فرآیند مونتاژ کامل نمونه اولیه

خدمات مونتاژ نمونه اولیه Fanway کل زنجیره از مواد تا تخته تمام شده را پوشش می دهد:

تامین مولفه:تیم تدارکات ما از یک زنجیره تامین پایدار برای ایمن سازی قطعات با قیمت های رقابتی، حتی برای مقادیر کوچک نمونه اولیه استفاده می کند. نیازی به هماهنگی مشتریان با چندین توزیع کننده نیست.

بررسی مهندسی:مهندسان پروژه قبل از شروع تولید، Gerber، BOM را بررسی می‌کنند و فایل‌ها را برای قابلیت ساخت هماهنگ می‌کنند و اکثر مشکلات احتمالی را در ابتدایی‌ترین مرحله رهگیری می‌کنند.

نمونه اولیه مونتاژ PCB:از انواع بردهای مختلف از جمله PCBهای چند لایه، فرکانس بالا، HDI، صلب، صلب فلکس و فلکس پشتیبانی می کند. قابلیت قرار دادن 01005 جزء فوق‌العاده کوچک و 0.2 میلی‌متر گام BGA، با حداکثر اندازه برد 510 میلی‌متر × 460 میلی‌متر را پوشش می‌دهد.

تست و تایید:هر برد نمونه اولیه تحت یک رژیم بازرسی دقیق از جمله QC دستی، بازرسی خمیر لحیم SPI، بازرسی نوری AOI، بازرسی اشعه ایکس، تست مدار، تست عملکردی، و تست سوختگی قرار می گیرد. آزمایش کامل در مرحله نمونه اولیه، انتقال آرام به اجرای آزمایشی و تولید انبوه را تضمین می کند.

حوزه های کاربردی

خدمات مونتاژ نمونه اولیه برد مدار چاپی مدار چاپی الکترونیکی Fanway به طور گسترده در زمینه های زیر استفاده می شود:

دستگاه های IoT و پوشیدنی ها

ضریب فرم کوچک، چگالی بالا و مصرف انرژی کم، مستلزم قرارگیری دقیق و تکرار سریع در طول نمونه سازی است.

ماژول های کنترل خودرو

الکترونیک داخل خودرو به قابلیت اطمینان بالا و انعطاف پذیری محیطی نیاز دارد. تأیید عملکرد و آزمایش قابلیت اطمینان در مرحله نمونه اولیه ضروری است.

ابزارهای تشخیص پزشکی

دستگاه های پزشکی شامل تأییدیه نظارتی دقیق هستند. اعتبار سنجی کامل در مرحله نمونه اولیه یک پیش نیاز برای صدور گواهینامه بعدی است.

سیستم های آزمایش هوافضا

الزامات قابلیت اطمینان بالا به این معنی است که هر تغییر طراحی باید از نظر فیزیکی تأیید شود. قابلیت نمونه سازی سریع به طور مستقیم بر جدول زمانی پروژه تاثیر می گذارد.

چرا Fanway را انتخاب کنید

تحویل 24 ساعته

در حالی که چرخه های استاندارد چرخش سریع 3 تا 7 روز است، Fanway نمونه اولیه مونتاژ PCB را به 24 ساعت فشرده می کند. برای تیم های تحقیق و توسعه، هر چرخه تکرار کوتاه شده به معنای دورهای اعتبار سنجی طراحی بیشتر در یک بازه زمانی یکسان است.

سرویس یک مرحله ای

ما خدماتی از منبع یابی قطعات، بررسی DFM، ساخت PCB، قرار دادن SMT، لحیم کاری از طریق سوراخ تا آزمایش نهایی ارائه می دهیم - همه زیر یک سقف. مشتریان از سربار هماهنگ کردن تامین کنندگان PCB جداگانه، توزیع کنندگان قطعات و خانه های مونتاژ اجتناب می کنند.

سیستم های کیفیت تایید شده

مرکز ما دارای گواهینامه های ISO9001، ISO13485، IATF16949 و ISO14001 است که محصولاتی مطابق با استانداردهای UL، RoHS، SGS و REACH دارند. استانداردهای کیفیت در مرحله نمونه اولیه با تولید حجم سازگار است و از خرابی های اعتبار سنجی ناشی از تفاوت های فرآیند جلوگیری می کند.

حداقل سفارش پایین

ما از سفارش‌هایی که از 1 قطعه شروع می‌شوند، بدون نیاز به حداقل مقدار، پشتیبانی می‌کنیم و هزینه‌های موجودی اضافی را برای نیازهای مرحله تحقیق و توسعه حذف می‌کنیم.

پشتیبانی مهندسی پیشاپیش

تجزیه و تحلیل DFM قبل از تأیید سفارش، شناسایی و حل مشکلات طراحی به موقع انجام می شود. این به جای واکنش به مشکلات در هنگام مونتاژ، ریسک تولید را به جلو منتقل می کند.

پرسش و پاسخ

س: معمولاً مونتاژ PCB نمونه اولیه چقدر طول می کشد؟
پاسخ: Fanway نمونه سازی سریع 24 ساعته را ارائه می دهد. در شرایط عادی، بسته به تعداد لایه برد، پیچیدگی اجزا و آمادگی BOM، از تأیید پرونده تا تحویل نهایی برد می‌تواند در عرض 24 ساعت تکمیل شود.

س: چه فایل هایی برای شروع یک پروژه نمونه مورد نیاز است؟
پاسخ: به فایل‌های Gerber (برای ساخت PCB)، یک BOM (با شماره قطعه سازنده، تعیین‌کننده‌های مرجع و مقادیر) و یک فایل مختصات (برای قرار دادن SMT) نیاز دارید. قبل از ارسال توصیه می‌شود یک بررسی خودکار DFM انجام دهید، یا می‌توانید به تیم مهندسی ما اجازه دهید بازبینی قابلیت ساخت را انجام دهند.

س: چه نوع PCB هایی را برای مونتاژ نمونه اولیه پشتیبانی می کنید؟
پاسخ: ما از PCBهای چند لایه، با فرکانس بالا، HDI، صلب، انعطاف‌پذیر و انعطاف‌پذیر پشتیبانی می‌کنیم.

س: آیا Fanway خدمات تهیه قطعات را برای نمونه های اولیه ارائه می دهد؟
ج: بله. تیم تدارکات ما منابع بازار گسترده ای برای تهیه قطعات برای مقادیر کوچک نمونه اولیه با قیمت های رقابتی دارد.

س: چه آزمایشی در مرحله نمونه اولیه گنجانده شده است؟
پاسخ: تست شامل بازرسی نوری AOI، بازرسی اشعه ایکس، تست مدار، تست عملکردی و تست سوختگی است. طرح آزمایشی خاص را می توان بر اساس نیازهای پروژه سفارشی کرد.

آیا نیاز به شروع یک مونتاژ نمونه اولیه برای پروژه خود دارید؟ فایل های Gerber، BOM و فایل های مختصات خود را برای تیم مهندسی ما ارسال کنید. ما یک بررسی و نقل قول DFM را ظرف 24 ساعت ارائه خواهیم کرد.
