در ساخت تجهیزات الکترونیکی ،مجامع صفحه مدار چاپی(PCBA) یک مؤلفه اصلی است. محافظت از این تابلوهای مدار در برابر آسیب های زیست محیطی مهم برای اطمینان از پایداری تجهیزات و قابلیت اطمینان طولانی مدت است. در این مقاله ، ما روی مواد محافظتی - PCBA Conformal تمرکز خواهیم کرد.
1. پوشش Contormal PCBA چیست؟

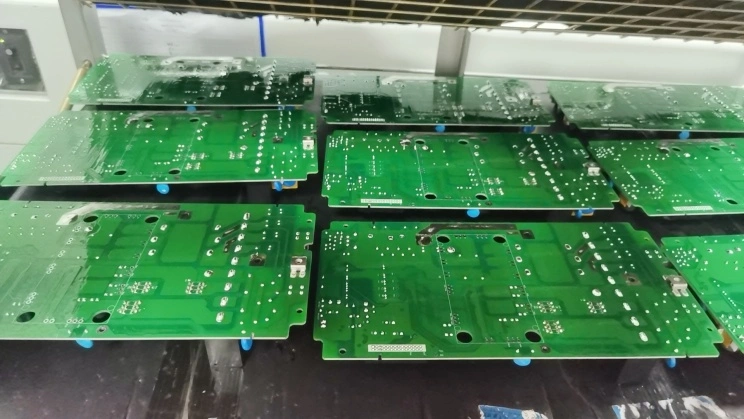

پوشش Concormal PCBA یک لایه محافظ تخصصی است که به آن اعمال می شودمجامع صفحه مدار چاپی(PCBA). این مجامع الکترونیکی را از قرار گرفتن در معرض سختگیرانه محیطی ضمن حفظ ثبات حرارتی در دمای شدید محافظت می کند. پوشش درمان شده یک فیلم الاستومری شفاف با خواص عایق ، مقاومت در برابر رطوبت ، کاهش گرد و غبار و محافظت از خوردگی تشکیل می دهد.
2. مواد مخدره کنفورماسی
پوشش Conformal یک پوشش تک جزر است که با پلیمرهای عایق مقاومت در برابر پیری ، به عنوان ماده پایه ، به همراه مهارکننده های شعله و سایر اجزای تشکیل شده است. از ویژگی های اصلی آن عبارتند از: ویسکوزیته کم ، خشک کردن سریع ، مقاومت در برابر آب ، بدون خوردگی ، چسبندگی خوب ، عایق ، ضد پیری ، عقب ماندگی شعله و در هنگام استفاده برای بدن انسان بی ضرر است. پس از پخت ، یک فیلم الاستیک شفاف با ظاهری زیبا تشکیل می دهد که می تواند تعمیر شود و در کار مجدد برد مدار تداخل ندارد.
3. تایپ های پوشش کنفورماسی
رزین 3.1 آکریلیک (AR)
پوشش های کنفورماله اکریلیک کشش و محافظت عمومی خوبی را ارائه می دهند. آنها به دلیل قدرت دی الکتریک بالا ، مقاومت در برابر رطوبت خوب و مقاومت در برابر سایش ذکر شده اند. پوشش اکریلیک را می توان به سرعت و به راحتی با استفاده از حلالهای مشترک حذف کرد و نیازی به تحریک ندارد.
رزین (های) 3.2 پوکسی
روکش های کنفورمی اپوکسی با سختی زیاد ، چسبندگی قوی و مقاومت در برابر خوردگی شیمیایی عالی مشخص می شوند. با این حال ، به دلیل شکنندگی زیاد و مقاومت در برابر ضربه ، کار مجدد دشوار است.
3.3 رزین پلی اورتان (UR)
روکش های کنفورماله پلی اورتان مقاومت رطوبت عالی ، مقاومت شیمیایی و مقاومت در برابر سایش را ارائه می دهند. به عنوان مقاومت در برابر حلال ، حذف این پوشش بسیار دشوار است. برای حذف کامل ، به حلالهای تخصصی ، زمان خیساندن طولانی مدت و تحریک با استفاده از حمام های برس یا اولتراسونیک نیاز دارد.
3.4 رزین سیلیکون (SR)
پوشش های کنفورماسی سیلیکون محافظت عالی را در محدوده دمای گسترده ارائه می دهند. پوشش SR از مقاومت شیمیایی خوبی ، مقاومت در برابر رطوبت و مقاومت در برابر اسپری نمک برخوردار است و بسیار انعطاف پذیر است. پوشش های کنفورماسی سیلیکون مقاوم در برابر سایش نیستند ، اما آنها را قادر می سازد در برابر استرس لرزش مقاومت کنند. از پوشش های سیلیکونی به طور معمول در محیط های پرشور استفاده می شود. برای حذف کامل ، به حلالهای تخصصی ، زمان خیساندن طولانی مدت و تحریک با استفاده از حمام های برس یا اولتراسونیک نیاز دارد.
3.5 فلوروپلیمر (FP)
روکش های فلوروپلیمر مقاومت چشمگیری در برابر خوردگی شیمیایی (مقاوم در برابر اسیدهای قوی ، قلیایی و حلالها) ، تنش سطح پایین (ضد آب و روغن ضد روغن) دارند ، اما هزینه بالا و یک فرآیند پوشش پیچیده.
4. روش های برنامه کاربردی پوشش

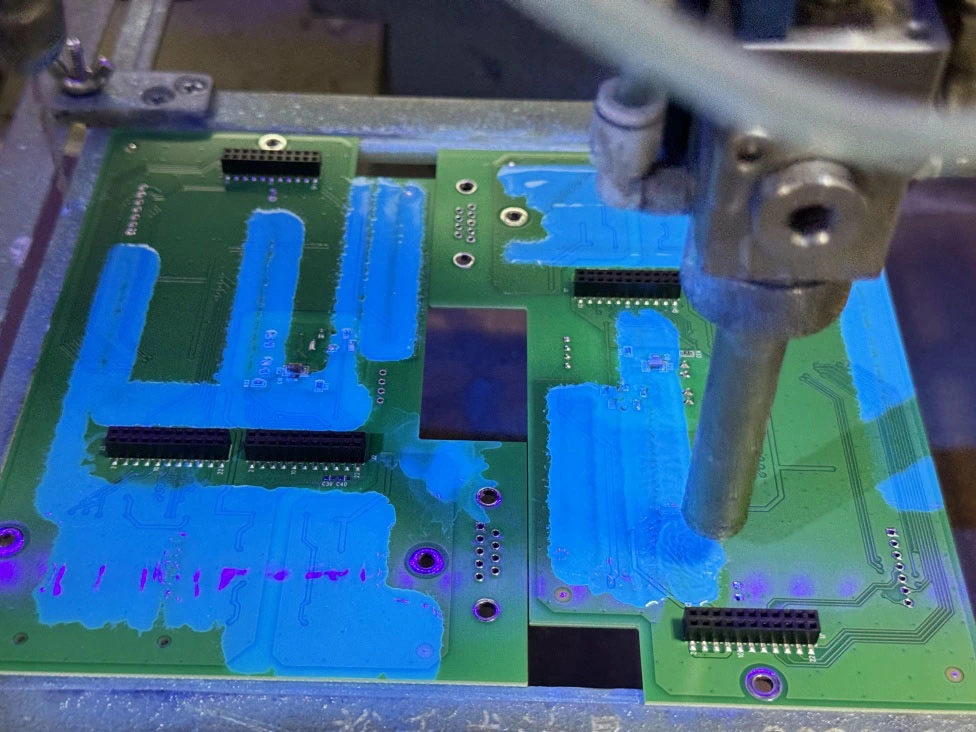

از طریق مسواک زدن ، پاشش و فرآیند غوطه وری می توان از پوشش همبستگی استفاده کرد. الزامات اصلی برنامه:
* ضخامت توصیه شده بین 0.1 تا 0.2 میلی متر است.
* سطوح باید از رطوبت و آلاینده ها قبل از پوشش تمیز شوند.
* کت دوم را می توان پس از خشک شدن کت اول اعمال کرد.
* عملیات نیاز به تهویه کافی برای تبخیر حلال دارد.
* اپراتورها باید ماسک های محافظ بپوشند.
5. چگونه می توان پوشش Conformal را برای پروژه های PCBA خود انتخاب کرد؟
انتخاب پوشش همبستگی باید چهار عامل اصلی را در نظر بگیرد:
5.1 شرایط عملیاتی محیطی
5.2 سازگاری فرآیند تولید
5.3-مؤثر بودن
5.4 الزامات قابلیت اطمینان.
به عنوان مثال ، در شرایطی که به پخت سریع نیاز است ، می توان نوع خشک کن سریع رنگ ضد خوردگی را انتخاب کرد. در حالی که در بعضی از زمینه ها با نیازهای حفاظت از محیط زیست بالاتر ، یک پوشش سازگار با محیط زیست با انتشار گازهای گلخانه ای کم (ترکیبات آلی فرار) باید انتخاب شود.
-
