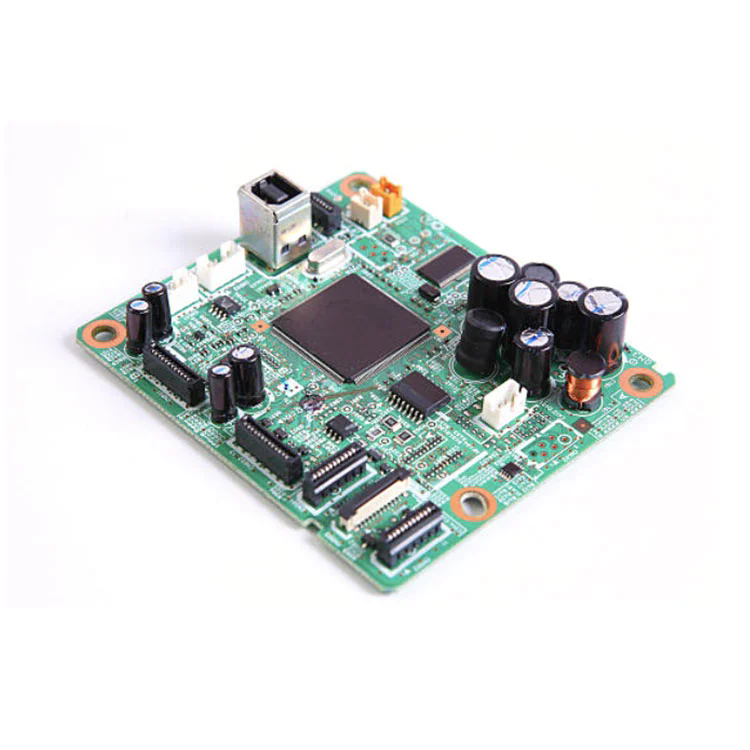

در دنیای الکترونیک سریع در حال تحول امروز ، توانایی مخلوط کردن چندین فناوری PCB-خشک ، فلکس ، سفت و سخت-یک راه حل یکپارچه و یکپارچه بسیار مهم است.مونتاژ PCB مخلوطبرجسته می شود زیرا امکان پذیر است:
طراحی جمع و جور ، سبک وزن: بسترهای سفت و سخت و انعطاف پذیر را برای فاکتورهای فرم صرفه جویی در فضا ادغام می کند.
دوام و قابلیت اطمینان بهبود یافته: لایه های فلکس استرس مکانیکی را جذب می کنند و باعث کاهش خرابی می شوند.
راندمان هزینه: فرآیندها را برای کاهش مراحل مونتاژ ، منابع و موجودی ترکیب می کند.
روند جستجوی فعلی Google تقاضای زیادی را برای اصطلاحاتی مانند "خدمات مونتاژ PCB مخلوط" ، "مونتاژ PCB سفت و سخت" و "Flex to Strichid PCB" نشان می دهد. با ساختار این مقاله در اطراف مرکز چه پرس و جو - "چه چیزی باعث می شود مونتاژ PCB مخلوط برای الکترونیک امروزی ضروری باشد؟" - ما از نزدیک با هدف جستجوی کاربر و مباحث گرایش هماهنگ هستیم.
در زیر یک نمای کلی تلفیقی (به شکل جدول) ارائه شده است که یک عکس دقیق از مشخصات مونتاژ PCB مختلط را ارائه می دهد. این نشان دهنده حرفه ای بودن و وضوح ما است.
| نشان | مشخصات / توضیحات |
|---|---|
| انواع بستر | لایه های سفت و سخت FR-4 ، لایه های فلکس پلی آمید ، تنظیمات سفت و سخت |
| شمارش لایه | حداکثر 20 لایه (ترکیبی از سفت و سخت + فلکس) ؛ پشته معمولی: سفت و سخت 6-8 + فلکس 2-4 |
| حداقل ردیابی/فضا | سفت و سخت: 4 میل/4 میلی متر ؛ Flex: 3 Mil/3 Mil |
| از طریق انواع | Vias از طریق سوراخ (THV) ، میکروویا (قطر ≥ 50 میکرومتر) ، VIA های دفن شده و کور |
| ضخامت مس | 1 اونس (معمولی) ؛ حداکثر 3 اونس مس سنگین تر برای بخش های فلکس با جریان بالا |
| شعاع خم فلکس | ضخامت 10 ≥ ، استاندارد: شعاع خم 0.5 میلی متر برای ضخامت 0.05 میلی متر ضخامت |
| ماسک لحیم کاری | ماسک لحیم کاری انعطاف پذیر برای مناطق فلکس ، ماسک سفت و سخت برای FR-4 ؛ انتقال یکپارچه |
| اجزای مونتاژ | اجزای SMT/THT سطح ، از طریق سوراخ ، مخلوط. مناطق فلکس ممکن است شامل سفت کننده ها باشد |
| مدیریت حرارتی | هواپیماهای مس تعبیه شده و VIA های حرارتی برای مدیریت مناطق کانون |
| استانداردهای کیفیت | IPC-6013 (FLEX) ، IPC-6012 (سفت و سخت) ، IPC-6018 (سفت و سخت) ، IPC-A-600 کلاس 2 ؛ رعایت ROHS / REACH |
مهمترین طراحی و ملاحظات فرآیند هنگام برنامه ریزی مونتاژ PCB مختلط چیست؟
سازگاری مواد و برنامه ریزی پشته
تعامل بین سفت و سخت FR-4 و لایه های پلی آمید انعطاف پذیر باید با دقت مهندسی شود تا از لایه لایه شدن در هنگام انعطاف جلوگیری شود. کنترل ضریب انبساط حرارتی (CTE) در بین لایه ها ، قابلیت اطمینان طولانی مدت را از طریق چرخه های حرارتی تضمین می کند.
ردیابی و از طریق یکپارچگی در مناطق فلکس
مناطق فلکس نیاز به تحمل محکم تر دارند: لایه های نازک تر مس ، ردیابی/فضا کنترل شده و از طریق طراحی (به عنوان مثال میکروویای پر و اندود شده) بهینه سازی می شوند تا در برابر خستگی از خم شدن مقاومت کنند.
شعاع خم ، زندگی انعطاف پذیر و استرس مکانیکی
مشخص کردن شعاع خم مناسب (ضخامت 10 ×) و انجام آزمایش زندگی فلکس تحت شرایط پویا در نظر گرفته شده ، بخش های فلکس را تحمل می کند که حرکت عملیاتی را تحمل می کند.
ادغام سفت کننده برای مونتاژ مؤلفه
سفت کننده های موقت یا دائمی (به عنوان مثال ، ورق های FR-4 یا پلی آمید با پشت چسب) اغلب برای شبیه سازی پشتیبانی سفت و سخت در حین مونتاژ SMT/THT در مناطق Flex استفاده می شود و از قرار دادن دقیق و لحیم کاری اطمینان می یابد ، سپس در صورت لزوم برداشته می شود.
مسیریابی حرارتی و سیگنال
PCB های مختلط اغلب با قدرت بالا یا RF ترکیب می شوند. حرارتی مناسب از طریق آرایه ها و هواپیماهای زمینی ، جفت شده با تکلیف لایه ای دقیق ، حفظ یکپارچگی سیگنال و اتلاف گرما.
تولید و هزینه های تولیدی
پیچیدگی متعادل در مقابل هزینه: افزایش تعداد لایه ها ، ریزگردها یا مس سنگین باعث افزایش قیمت می شود. بررسی های اولیه DFM (طراحی برای تولید) برای اعتبار سنجی امکان سنجی و مقرون به صرفه بودن ضروری است.
قابلیت های آزمایش و بازرسی
طرح های مختلط ممکن است AOI استاندارد یا اشعه X را محدود کند. وسایل سفارشی ، جیگ های تست سازگار با انعطاف پذیر یا آزمایش پروب پرواز ممکن است برای اعتبارسنجی اتصال و قرار دادن مؤلفه مورد نیاز باشد.
Q1: مونتاژ PCB مختلط برای چه چیزی استفاده می شود؟
A1: این کار در جایی است که راه حل های فقط سفت و سخت مانند پوشیدنی ، دستگاه های تاشو ، کاشت پزشکی ، آرایه های سنسور هوافضا-هر برنامه ای که خواستار انعطاف پذیری ، فشرده سازی و قابلیت اطمینان هستند ، کوتاه می شوند.
Q2: چگونه می توانید از قابلیت اطمینان در طول انتقال انعطاف پذیر اطمینان حاصل کنید؟
A2: از طریق طراحی دقیق پشته (تطبیق CTE) ، شعاع خم کنترل شده ، اپوکسی یا پیوند چسب در مناطق انتقال ، مناسب از طریق آبکاری و آزمایش تحت چرخه مکانیکی شبیه سازی شده.
مونتاژ PCB مخلوط در خط مقدم طراحی الکترونیک مدرن قرار دارد - ادغام بی نظیر فناوری های سفت و انعطاف پذیر. نکته اصلی در برنامه ریزی دقیق پشته ، ردیابی/از طریق دقت ، آزمایش فلکس مکانیکی ، تجزیه و تحلیل DFM و QA سختگیرانه نهفته است تا هم از عملکرد و هم از قابلیت اطمینان هزینه اطمینان حاصل شود.
هنگامی که به درستی انجام می شود - قوانین طراحی متخصص ، مواد قوی و ساخت دقیق - مونتاژ PCB با هم امکان محصول جدید را در پوشیدنی های پیشرفته ، پزشکی ، هوافضا ، خودرو و دستگاه های مصرف کننده باز می کند.
درفنوه، ما بیش از دو دهه تخصص را در ساخت پیشرفته PCB و ساختگی سفت و سخت به ارمغان می آوریم. خدمات مونتاژ PCB مخلوط ما مواد با کیفیت بالا ، استانداردهای پیشرو در صنعت (انطباق IPC ، ROHS/REACH) و پشتیبانی DFM متناسب برای دستیابی به راه حل های با دوام و با کارایی بالا در مقیاس را ترکیب می کند.
این که آیا شما در حال نمونه سازی و یا شیب به تولید با حجم بالا هستید ، تیم ما از تعالی طراحی به تحویل اطمینان می دهد.با ما تماس بگیریدامروز برای بالا بردن طرح های محصول خود با راه حل های مونتاژ مخلوط PCB با مهندسی دقیق.
