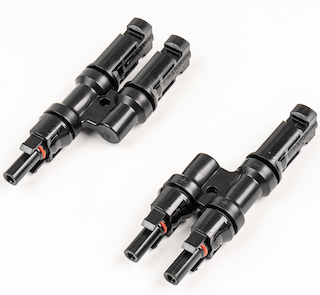

آداپتور موازی کانکتور 2 به 1 پنل خورشیدی شاخه T

این آداپتور موازی با کانکتور 2 تا 1 پنل خورشیدی T Branch توسط Dsola یک ابزار مهندسی دقیق برای بهینه‌سازی توزیع برق DC است. این کانکتور شاخه ای 2 به 1 پنل خورشیدی برای پایداری در ولتاژ بالا طراحی شده است و به نصابان اجازه می دهد دو ماژول یا رشته مجزا را بدون زحمت به هم متصل کنند. با تمرکز بر طراحی فشرده و بدون ابزار، اطمینان حاصل می کنیم که گسترش سیستم یا راه اندازی اولیه شما ایمن و مقاوم در برابر آب و هوا باقی می ماند و نیازهای سختگیرانه تاسیسات فتوولتائیک مدرن را برآورده می کند.

مشخصات محصول

● اتصال سریع بدون ابزار
مکانیزم یکپارچه قفل ضربه ای امکان مونتاژ سریع کلیک به قفل را فراهم می کند. این کانکتور شاخه ای 2 تا 1 MC4 T برای آرایه های پنل خورشیدی، نیاز به ابزارهای تخصصی را از بین می برد، نصب سریع در محل و تنظیمات تعمیر و نگهداری آسان را تسهیل می کند.

● محافظت در برابر آب و هوای سنگین
این کانکتورها که با استاندارد IP67 ضد آب طراحی شده اند، از حلقه های آب بندی با کیفیت بالا برای جلوگیری از رطوبت و گرد و غبار استفاده می کنند. این امر عملکرد پایدار را در شرایط شدید خارج از منزل، از جمله باران شدید، برف، و محیط‌های با رطوبت بالا تضمین می‌کند.

● حداقل تلفات برق
کنتاکت های داخلی از مس قلع دار با رسانایی بالا ساخته شده اند که از اتصال با مقاومت پایین اطمینان حاصل می کنند. این انتقال جریان از ماژول های شما به اینورتر را به حداکثر می رساند و از تجمع گرما و هدر رفتن انرژی در مدار جلوگیری می کند.

● مقاومت حرارتی ناهموار
آداپتور موازی کانکتور 2 تا 1 پنل خورشیدی شاخه T که از مواد PPO تقویت شده ساخته شده است، یکپارچگی ساختاری خود را در طیف وسیعی از دما حفظ می کند. در برابر اشعه ماوراء بنفش و پیری بسیار مقاوم است و عمر مفیدی را تضمین می کند که با طول عمر پنل های خورشیدی شما مطابقت دارد.

● طراحی فشرده صرفه جویی در فضا
پروفیل باریک شاخه T برای استفاده در فضاهای تنگ، مانند جعبه های اتصال یا ریل های شلوغ نصب روی پشت بام، ایده آل است. این امکان مدیریت سازمان یافته کابل را بدون اضافه کردن حجم غیر ضروری به طرح سیستم فراهم می کند.

برنامه

بهینه سازی آرایه در مقیاس بزرگ
برای گروه‌بندی جفت‌های ماژول در مزارع خورشیدی نصب‌شده روی زمین برای ساده‌سازی تغذیه اصلی به اینورترها و بهبود راندمان کلی جمع‌آوری نیرو استفاده می‌شود.

سیستم های ترکیبی رشته ای PV
برای ادغام چند رشته در جعبه های ترکیبی ضروری است و به چندین گروه پانل متصل به سری اجازه می دهد تا در یک خط توزیع DC واحد تغذیه شوند.

برنامه های افزودنی و ارتقاء سیستم
یک راه حل ایده آل برای گسترش آرایه های موجود. این امکان اضافه کردن پانل های جدید را بدون نیاز به تعمیر کلی زیرساخت سیم کشی فعلی فراهم می کند.

تنظیمات قابل حمل و اضطراری
یک روش اتصال سریع و قابل اعتماد برای تأسیسات خورشیدی موقت در مناطق دورافتاده یا رویدادهای واکنش اضطراری که زمان حیاتی است ارائه می دهد.

چرا از کانکتور T-Branch استفاده کنیم؟

دلیل اصلی استفاده از آداپتور موازی 2 به 1 پنل خورشیدی شاخه T این است که جریان کل آرایه خورشیدی خود را افزایش دهید و در عین حال ولتاژ را ثابت نگه دارید. با اتصال موازی پانل ها، می توانید نیازهای شارژ با جریان بالا را برای کنترلرها یا اینورترهای باتری خاص برآورده کنید. علاوه بر این، کانکتورهای شاخه T به شدت میزان کابل کشی و اتصالات جداگانه مورد نیاز را کاهش می دهند، که نقاط خرابی احتمالی را به حداقل می رساند و هزینه کل تعادل سیستم (BOS) را کاهش می دهد.

سوالات متداول

س: آیا می توانم از اینها برای اتصال اندازه های مختلف پنل های خورشیدی استفاده کنم؟
پاسخ: استفاده از این کانکتورها فقط برای پانل هایی با درجه ولتاژ یکسان بسیار توصیه می شود. اتصال موازی پانل‌هایی با ولتاژهای نامتناسب می‌تواند منجر به برگشت نیرو به ماژول ولتاژ پایین‌تر شود و باعث اتلاف انرژی و آسیب احتمالی شود.

س: آیا اینها با سیستم های استاندارد 1000 ولت و 1500 ولت سازگار هستند؟
پاسخ: بله، آداپتورهای شاخه T ما برای عملکرد ایمن در محیط‌های DC با ولتاژ بالا طراحی شده‌اند، و عایق‌های سنگین مورد نیاز را برای ولتاژهای مسکونی و صنعتی فراهم می‌کنند.

س: آیا برای جدا کردن آنها به ابزار خاصی نیاز دارم؟
پاسخ: در حالی که آنها به طور ایمن با دست قفل می شوند تا از قطع شدن تصادفی جلوگیری کنند، توصیه می کنیم از یک ابزار استاندارد آچار خورشیدی برای فشار دادن زبانه های قفل برای آزاد کردن ایمن و آسان در طول تعمیر و نگهداری استفاده کنید.

پارامترهای محصول

سیستم اتصال شاخه T خورشیدی
داده های فنی
سیستم اتصال دهنده				اتصال MC4		مواد عایق		PPO
جریان نامی				دارای تاییدیه 50A		قفل کردن کانکتورهای دوشاخه سیستم		Snap-in (nur/فقط MC4)
ولتاژ نامی				1500 ولت DC (IEC) 600 ولت DC (UL)		کلاس شعله		UL94-HB / UL94-V0
محدوده دمای محیط				-40 درجه سانتی گراد...+90 درجه سانتی گراد (IEC) -40 درجه سانتی گراد...+40 درجه سانتی گراد (UL)		کلاس ایمنی		II
درجه حفاظت، جفت				IP67		سیستم تماس		MC Multilam
مقاومت تماس کانکتورهای دوشاخه				0.5mΩ		نوع خاتمه Crimpen		چین دار کردن
مواد تماس				مس، قلع اندود		اندازه کابل		2.5mm2، 4mm2، 6mm2
نیروی درج /با نیروی کشش				<50N/>50N		گارانتی		25 سال
