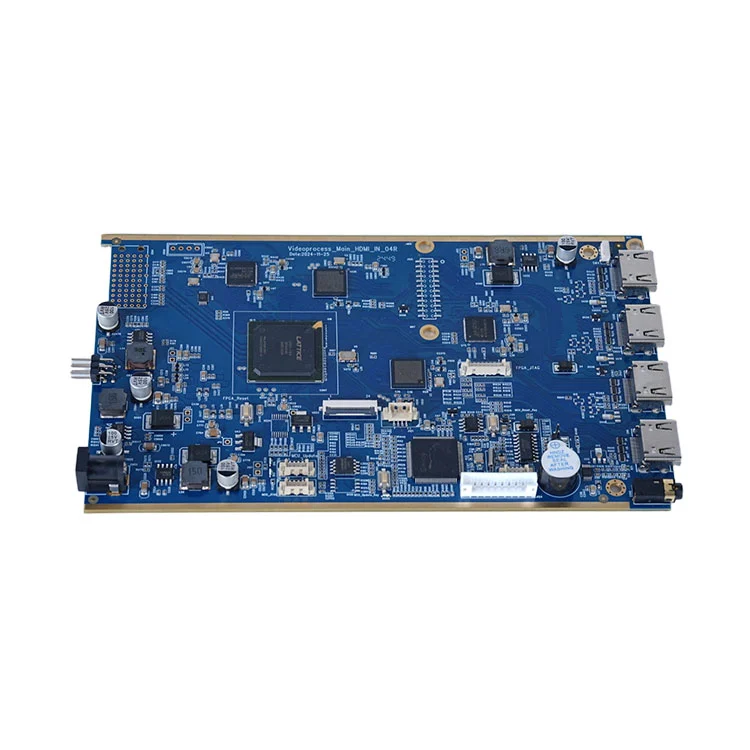

چرا مونتاژ PCB BGA برای تولید الکترونیکی با چگالی بالا ضروری است؟

در تولید الکترونیک مدرن،مونتاژ PCB BGAبه یکی از مطمئن ترین و کارآمدترین فناوری های بسته بندی برای دستگاه های فشرده تبدیل شده است. با توانایی پشتیبانی از قطعات با تعداد پین بالا، عملکرد حرارتی بهبود یافته و اتصالات لحیم پایدار، به طور گسترده در تجهیزات ارتباطی، الکترونیک مصرفی، سیستم های کنترل صنعتی و الکترونیک خودرو استفاده می شود. همانطور که تکنولوژی به سمت کوچک سازی و عملکرد بالا تکامل می یابد، شرکت ها دوست دارندشرکت فناوری شنژن فن‌وی با مسئولیت محدودپیشرفته ارائه دهدمونتاژ PCB BGAراه حل هایی که کیفیت، دقت و دوام مطلوب را تضمین می کنند.

چه چیزی مونتاژ PCB BGA را از SMT سنتی متمایز می کند؟

دستگاه‌های BGA (Ball Grid Array) به جای پین‌هایی که در محیط قرار دارند، از توپ‌های لحیم استفاده می‌کنند که به صورت شبکه‌ای در زیر قطعه چیده شده‌اند. این تفاوت ساختاری چندین مزیت کلیدی به همراه دارد:

• تراکم اتصال بالاتر

• هدایت الکتریکی بهتر

• افزایش اتلاف حرارت

• ثبات عملکرد برتر

• کاهش خطر پل زدن لحیم کاری

این فناوری به ویژه زمانی ارزشمند است که محصول شما به یکپارچگی سیگنال قوی‌تر و بسته‌بندی محکم‌تر نسبت به اجزای SMD معمولی نیاز دارد.

چگونه مونتاژ PCB BGA عملکرد محصول را بهبود می بخشد؟

کاربرد ازمونتاژ PCB BGAعملکرد کلی دستگاه را به طور قابل توجهی افزایش می دهد. توپ های لحیم پنهان آن مسیرهای الکتریکی را کوتاه می کند، مقاومت را کاهش می دهد و سرعت انتقال سیگنال را بهبود می بخشد. علاوه بر این، سطح تماس بزرگ‌تر گلوله‌های لحیم، هدایت گرما را افزایش می‌دهد و به تراشه‌ها و پردازنده‌های پرقدرت اجازه می‌دهد در طول کارکرد طولانی‌مدت پایدار بمانند. برای صنایعی که به الکترونیک قابل اعتماد و فشرده نیاز دارند، این روش مونتاژ ضروری است.

مزایای کلیدی عملکرد:

• امپدانس کمتر و بهبود عملکرد فرکانس بالا

• اتصال مکانیکی قوی برای کاربردهای مقاوم در برابر لرزش

• مدیریت حرارتی عالی

• افزایش قابلیت پردازش برای CPU، GPU و IC

پارامترهای فنی مجموعه PCB BGA ما چیست؟

در زیر یک نمای کلی از پارامترهای تولید پشتیبانی شده توسطشرکت فناوری شنژن فن‌وی با مسئولیت محدودبرایمونتاژ PCB BGA.

1. بررسی اجمالی قابلیت مونتاژ

2. پارامترهای لحیم کاری و بازرسی

• کنترل دمای جریان مجدد: دقت 1°C

• نرخ خالی: < 10٪ (بهینه شده برای برنامه های پرمیوم)

• تحمل همسطحی: < 0.1 میلی متر

• دقت تراز: ± 20 میکرومتر

• دقت قرار دادن: تا 01005 جزء پشتیبانی شده در کنار BGA

3. سازگاری با مواد PCB

• FR4 High-Tg

• پلی آمید (PI)

• بردهای فرکانس بالا راجرز

• PCB های چند لایه هیبریدی

• تابلوهای HDI با ویاهای کور/دفنی

این پارامترها مونتاژ پایدار، تکرارپذیر و با دقت بالا را برای پیچیده ترین پروژه های BGA تضمین می کنند.

چرا برنامه های کاربردی با قابلیت اطمینان بالا مونتاژ PCB BGA را ترجیح می دهند؟

صنایعی که به دقت، دوام و تراکم اجزای بالا نیاز دارند، به طور مداوم انتخاب می کنندمونتاژ PCB BGAزیرا تضمین می کند:

• حداقل تاخیر سیگنال

• پایداری حرارتی طولانی مدت

• اتصال مکانیکی قوی

• میزان خرابی پایین تحت عملیات مداوم

• عملکرد EMC عالی

صنایعی که به طور گسترده از مونتاژ PCB BGA استفاده می کنند:

• لوازم الکترونیکی مصرفی (گوشی های هوشمند، تبلت، لپ تاپ)

• تجهیزات کنترل صنعتی

• الکترونیک خودرو و سیستم های ناوبری

• الکترونیک پزشکی

• دستگاه های ارتباطی شبکه

• الکترونیک هوافضا و دفاع

شرکت فناوری شنژن فن‌وی با مسئولیت محدود راه حل های مناسب BGA را برای برآورده کردن این شرایط سخت صنعت ارائه می دهد.

چگونه از قابلیت اطمینان مونتاژ PCB BGA اطمینان حاصل کنیم؟

قابلیت اطمینان به شدت به کنترل فرآیند، فناوری بازرسی و تخصص مهندسی بستگی دارد. ما استخدام می کنیم:

اقدامات کنترل کیفیت:

1. بازرسی نوری خودکار (AOI)
   ناهماهنگی جزئی، عیوب لحیم کاری و مشکلات جهت گیری اجزا را تشخیص می دهد.

2. بازرسی اشعه ایکس
   برای اتصالات لحیم پنهان زیر بسته های BGA ضروری است.
   وجود فضای خالی، پل زدن، لحیم کاری ناکافی و اتصالات باز را بررسی می کند.

3. بهینه سازی پروفایلینگ مجدد
   تضمین می کند که توپ های لحیم کاملا ذوب شده و اتصالات یکنواخت ایجاد می کنند.

4. تکنولوژی حرفه ای دوباره کاری
   مهندسان ما می‌توانند با خیال راحت اجزای BGA را تعویض، توپ‌گیری و تنظیم مجدد کنند، بدون اینکه به PCB آسیبی وارد شود.

این تکنیک ها تضمین می کند که هر برد استانداردهای کیفیت جهانی مانند IPC-A-610 و ISO9001 را رعایت می کند.

مونتاژ PCB BGA حداکثر مقدار خود را کجا نشان می دهد؟

ارزش واقعیمونتاژ PCB BGAتوانایی آن در کمک به مهندسان در طراحی محصولاتی است که عبارتند از:

• کوچکتر

• سریعتر

• مصرف انرژی بیشتر

• در شرایط سخت قابل اطمینان تر است

از آنجا که بسته های BGA مستقیماً بالای توپ های لحیم کاری قرار می گیرند، مسیرهای الکتریکی کوتاه شده و مقاومت کاهش می یابد. این ساختار برای محصولاتی که به پردازش سریع داده یا چیدمان داخلی فشرده نیاز دارند ایده آل است. به عنوان مثال، دستگاه هایی که از CPU، تراشه های حافظه، ماژول های بلوتوث یا آی سی های شبکه پیشرفته استفاده می کنند، از مونتاژ BGA بهره می برند.

قبل از انتخاب مونتاژ PCB BGA چه چیزی را باید در نظر بگیرید؟

برای اطمینان از عملکرد بهینه، مهندسان باید ارزیابی کنند:

ملاحظات طراحی:

• قطر لنت مناسب

• طراحی مناسب ماسک لحیم کاری

• ساختار Via-in-pad در صورت لزوم

• توزیع حرارت PCB

• پیکربندی منحنی جریان مجدد

• مواد و تعداد لایه های مناسب

ملاحظات تولید:

• دقت تجهیزات قرار دادن

• قابلیت بازرسی اشعه ایکس

• تجربه مهندسی با طرح های با چگالی بالا

• قابلیت کار مجدد و تعمیر

شرکت فناوری شنژن فن‌وی با مسئولیت محدود پشتیبانی مهندسی جامعی را ارائه می‌کند و به شما در بهینه‌سازی طرح‌بندی، کاهش ریسک مونتاژ و بهبود بازده تولید کمک می‌کند.

سوالات متداول درباره مونتاژ PCB BGA

Q1: مونتاژ PCB BGA چیست و چرا به طور گسترده از آن استفاده می شود؟

الف:مونتاژ برد مدار چاپی BGA روشی برای نصب اجزای آرایه بال گرید بر روی بردهای مدار چاپی با استفاده از گوی های لحیم کاری است که در زیر بسته بندی چیده شده اند. به طور گسترده مورد استفاده قرار می گیرد زیرا اتصالات با چگالی بالا، عملکرد الکتریکی پایدار و اتلاف حرارت عالی را فراهم می کند که برای دستگاه های الکترونیکی فشرده مدرن ضروری است.

Q2: مونتاژ PCB BGA چگونه قابلیت اطمینان محصول من را بهبود می بخشد؟

الف:ساختار آن اتصالات مکانیکی قوی ایجاد می کند و هدایت حرارتی را بهبود می بخشد. این عوامل میزان خرابی را کاهش می‌دهند، ثبات عملکرد را افزایش می‌دهند و به PCB اجازه می‌دهند تحت شرایط بار بالا مداوم به طور مؤثر کار کند.

Q3: در طول مونتاژ PCB BGA به چه بازرسی هایی نیاز است؟

الف:بازرسی اشعه ایکس برای تأیید اتصالات لحیم پنهان اجباری است. تست AOI و عملکرد نیز برای اطمینان از دقت تراز، لحیم کاری مناسب و عملکرد الکتریکی توصیه می شود.

Q4: آیا Shenzhen Fanway Technology Co., Ltd. می تواند پروژه های پیچیده مونتاژ PCB BGA را انجام دهد؟

الف:بله. ما از بردهای ریز BGA، Micro-BGA، CSP، و HDI با قابلیت قرارگیری دقیق پیشرفته، کنترل جریان مجدد، آزمایش اشعه ایکس و قابلیت‌های دوباره کاری پشتیبانی می‌کنیم که ما را به شریکی مطمئن برای خدمات مونتاژ BGA با دامنه کامل تبدیل می‌کند.

برای خدمات مونتاژ PCB حرفه ای BGA با ما تماس بگیرید

اگر پروژه شما به پایداری، دقت بالا و کارایی بالا نیاز داردمونتاژ PCB BGA، تیم مهندسی ما آماده پشتیبانی از توسعه شما از نمونه سازی تا تولید انبوه است.
برای اطلاعات بیشتر و یا مشاوره فنی لطفاتماس بگیرید شرکت فناوری شنژن فن‌وی با مسئولیت محدود- شریک مورد اعتماد شما در تولید الکترونیک پیشرفته.
