تابلوهای مدار چاپی(PCB) ستون فقرات خاموش الکترونیک امروز است. چه در یک تلفن هوشمند ، چه در سیستم کنترل خودرو ، اسکنر پزشکی یا ماژول ناوبری هوافضا ، PCB ها پایه فیزیکی و الکتریکی را ارائه می دهند که تمام قطعات را به هم متصل می کند. درک نحوه کار آنها با شناخت تغییراتی که به فناوری به وجود آورد ، شروع می شود. قبل از PCB ، سیم کشی به صورت دستی با اتصالات نقطه به نقطه انجام می شد. این روش نه تنها مستعد خطاها بود بلکه مقیاس پذیری محدودی نیز داشت. PCB ها با ارائه ساختارهای استاندارد و لایه ای که از طراحی جمع و جور ، قابلیت اطمینان و راندمان تولید انبوه اطمینان حاصل می کنند ، این مسائل را حل کردند.
بنابراین ، آنها دقیقاً چگونه کار می کنند؟ در هسته آنها ، PCB ها سه هدف اصلی را ارائه می دهند:
پشتیبانی مکانیکی- تأمین مؤلفه ها در محل.
اتصالات الکتریکی- ارائه مسیرهای رسانا برای جریان جریان.
صداقت سیگنال- اطمینان از سفر سیگنال های الکترونیکی با حداقل از دست دادن یا تداخل.

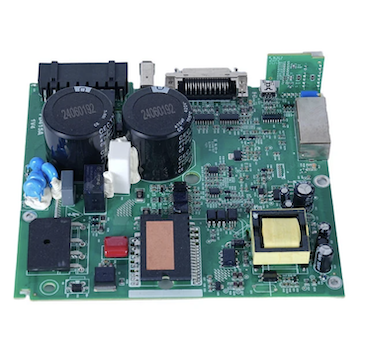

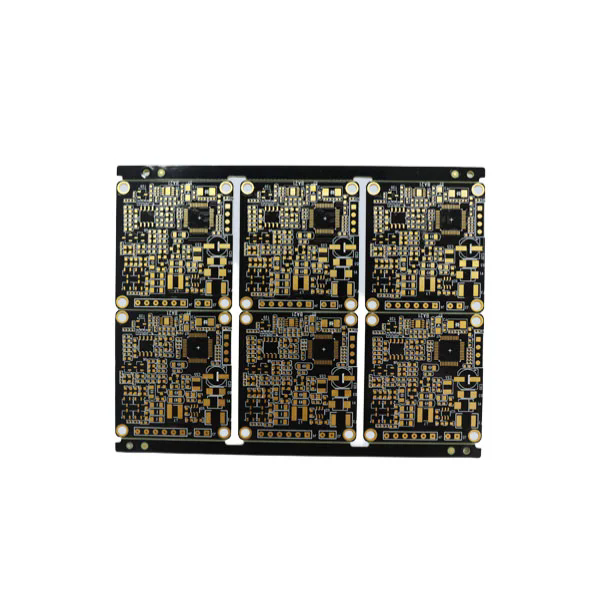

ساخت و ساز شامل می شودبسترها، به طور معمول فایبرگلاس FR4 یا مواد دیگر ، که به عنوان لایه عایق عمل می کنند. در بالای این ، فویل های مس لمینت می شوند ، در مسیرها قرار می گیرند و با پایان های محافظتی قرار می گیرند. نتیجه نهایی یک تخته طراحی دقیق است که در آن می توان مقاومت ها ، خازن ها ، میکروچیپ ها و اتصالات را نصب کرد.
PCB بسته به پیچیدگی طراحی می تواند یک طرفه ، دو طرفه یا چند لایه باشد. PCB های چند لایه - گاهی اوقات رسیدن به بیش از 40 لایه - برای تجهیزات پیشرفته محاسبات و ارتباط از راه دور ضروری است ، جایی که چگالی مسیریابی سیگنال بسیار مهم است. آنها ترکیب می شوندوهس(اتصالات عمودی) که به سیگنال ها اجازه می دهند ضمن حفظ یکپارچگی عملکرد ، از لایه های مختلف عبور کنند.
مدیریت گرما یکی دیگر از نقش های مهم PCB است. تولید کنندگان با طراحی VIA های حرارتی ، سینک های حرارتی یا ریخته های مخصوص مس ، اطمینان حاصل می کنند که اجزای حساس در دمای عملیاتی ایمن باقی می مانند. بدون ملاحظات طراحی ، خطر خرابی سیستم به میزان قابل توجهی افزایش می یابد.
صنایع به انواع مختلفی از PCB متناسب با برنامه های خاص متکی هستند. درک چگونگی عملکرد این تغییرات بینش در مورد اینکه چرا PCB ها در ساخت الکترونیک جهانی ضروری هستند ، ارائه می دهد.
PCB های یک طرفه: این ساده ترین نوع است ، با آهنگ های مس فقط در یک طرف تخته. آنها مقرون به صرفه هستند و در ماشین حساب ها ، رادیوها و الکترونیک مصرفی ساده مورد استفاده قرار می گیرند.
PCB های دو طرفه: با داشتن آهنگ های مس از هر دو طرف ، آنها به طرح های پیچیده تری اجازه می دهند. قطعات را می توان از هر دو طرف نصب کرد و چگالی را افزایش داد.
PCB های چند لایه: شامل سه یا چند لایه مس رسانا ، این تابلوها کاربردهای بسیار پیچیده ای دارند. تلفن های هوشمند ، وسایل پزشکی پیشرفته و الکترونیک هوافضا اغلب به این موارد متکی هستند.
PCB های سفت و سخت: ساخته شده بر روی بسترهای جامد ، آنها ثبات و دوام را ارائه می دهند و آنها را در اکثر دستگاه های الکترونیکی متداول می کند.
PCB های انعطاف پذیر: ساخته شده با استفاده از مواد قابل خم مانند پلی آمید ، آنها می توانند پیچ و تاب و تاشو کنند ، ایده آل برای پوشیدنی ها و الکترونیک جمع و جور.
PCB های سفت و سخت: ترکیبی که مناطق سفت و سخت و انعطاف پذیر را ترکیب می کند ، ثبات ساختاری و انعطاف پذیری طراحی را به طور همزمان ارائه می دهد.
PCB های با فرکانس بالا: ساخته شده با مواد تخصصی ، آنها از صحت سیگنال برای برنامه های کاربردی مانند ارتباطات از راه دور و سیستم های رادار اطمینان می دهند.
برای برجسته کردن پارامترهای محصول حرفه ای به وضوح ، در اینجا یک جدول خلاصه وجود دارد:
| پارامتر | دامنه/مشخصات معمولی | نمونه کاربرد |
|---|---|---|
| ماده پایه | FR4 ، پلی آمید ، CEM-1 ، راجرز | الکترونیک مصرفی ، خودرو ، تجهیزات RF |
| ضخامت مس | 0.5 اونس - 6 اونس | تابلوهای برق ، کنترل صنعتی |
| شمارش لایه | 1 - 40+ | از اسباب بازی ها گرفته تا ابر رایانه ها |
| پایان سطح | HASL ، ENIG ، OSP ، غوطه وری نقره ای ، قلع غوطه وری | مقاومت در برابر خوردگی ، مقاومت در برابر خوردگی را بهبود می بخشد |
| حداقل عرض/فاصله ردیابی | 2 - 4 MILS (طرح های پیشرفته زیر 2 میلی متر امکان پذیر است) | دستگاه های اتصال دهنده با چگالی بالا (HDI) |
| دمای عملیاتی | -55 درجه سانتیگراد تا +150 درجه سانتیگراد (طرح های ویژه تا 200 درجه سانتیگراد +) | هوافضا ، کنترل نظامی ، صنعتی |
| ثابت دی الکتریک (DK) | 2.2 - 4.5 بسته به مواد | انتقال سیگنال با فرکانس بالا |
| هدایت حرارتی | 0.25 - 2.0 w/mk (بسته به بستر) | مدارهای حساس به گرما |
این پارامترها عملکرد ، دوام و قابلیت اطمینان هر PCB را دیکته می کنند. تولید کنندگان با دقت مشخصات را بر اساس الزامات استفاده نهایی انتخاب می کنند. به عنوان مثال ، یک ECU PCB خودرو در مقایسه با یک تخته روشنایی LED خانگی ، مقاومت در برابر حرارت و تحمل لرزش بیشتری را می طلبد.
قابلیت اطمینان یک برد مدار چاپی نه تنها به طراحی بلکه به فرآیندهای تولید دقیق نیز بستگی دارد. PCB های با کیفیت بالا نیاز به پیروی دقیق از استانداردهای بین المللی مانند IPC-A-600 (قابل قبول بودن تابلوهای چاپی) دارند. این روند به طور معمول شامل مراحل زیر است:
طراحی و طرح بندی- مهندسان شماتیک را ایجاد می کنند و آن را به پرونده های Gerber ترجمه می کنند ، که الگوهای مس ، سوراخ های مته و ماسک های لحیم کاری را دیکته می کند.
تهیه بستر- FR4 یا مواد منتخب با فویل مس برش داده می شود و لمینت می شود.
انتقال تصویر و اچینگ- الگوهای مدار چاپ می شود و مس ناخواسته از بین می رود و مسیرهای رسانا را ترک می کند.
حفاری و آبکاری- سوراخ ها برای VIA ها حفر می شوند و مؤلفه ها ، سپس برای اطمینان از هدایت ، اندود می شوند.
برنامه ماسک لحیم- یک لایه پلیمری محافظ اعمال می شود ، آثار عایق و جلوگیری از پل زدن لحیم کاری.
پایان سطح- HASL (تراز کردن لحیم کاری هوای گرم) ، Enig (الکترولیک نیکل غوطه وری) یا سایر موارد برای بهبود لحیم کاری استفاده می شود.
چاپ ابریشمی- مارک های مرجع ، آرم ها و برچسب ها اضافه می شوند.
تست الکتریکی-پروب پرواز یا آزمایش مبتنی بر فیکسچر تضمین می کند که تمام اتصالات معتبر هستند و هیچ شلوارک یا مدارهای باز وجود ندارد.
بازرسی و بسته بندی نهایی- تابلوها مطابق نیاز مشتری از نظر بصری مورد بازرسی ، اندازه گیری و بسته بندی قرار می گیرند.
قابلیت اطمینان بیشتر با تکنیک هایی مانند:
کنترل امپدانسبرای مدارهای دیجیتال با سرعت بالا.
لنت های تسکین حرارتیبرای بهینه سازی لحیم کاری.
فناوری میکروویابرای PCB های جمع و جور HDI.
پوشش های همبستگیبرای رطوبت و مقاومت در برابر گرد و غبار.
تولید کنندگان جهانی نیز پیاده سازی می کنندسیستم های مدیریت کیفیتمانند ISO 9001 ، ISO/TS 16949 (خودرو) و AS9100 (هوافضا). اینها عملکرد و رعایت مداوم با صنایع خواستار را تضمین می کنند.
آینده PCBS با روندهای سریع فن آوری همچنان در حال تکامل است. برنامه های نوظهور در5G ، دستگاه های محور AI ، وسایل نقلیه برقی و IoTتابلوهای تقاضا که نازک تر ، سریعتر و بادوام تر هستند. نوآوری ها عبارتند از:
PCB های HDI (اتصال به چگالی بالا): اجازه دادن به مؤلفه های بیشتر در فضاهای کوچکتر ، امکان تلفن های هوشمند و فناوری پوشیدنی.
اجزای تعبیه شده: ادغام مؤلفه های منفعل و فعال به طور مستقیم در لایه های PCB برای صرفه جویی در فضا.
PCB های هسته فلزی: استفاده از پایه های آلومینیوم یا مس برای افزایش اتلاف گرما در روشنایی LED و الکترونیک برق.
بسترهای تخریب پذیر: پاسخ به نگرانی های پایداری ، PCB های سازگار با محیط زیست مورد توجه قرار می گیرند.
PCB های چاپی سه بعدی: ارائه نمونه سازی نمونه ای انعطاف پذیر و هندسه های سفارشی.
از آنجا که صنایع خواستار فرکانس های بالاتر ، سرعت سریعتر و بهره وری بهتر انرژی هستند ، فناوری PCB همچنان به سازگاری ادامه می دهد. به عنوان مثال ، الکترونیک خودرو به طور فزاینده ای به تابلوهایی که قادر به تحمل لرزش زیاد ، دامنه دمای گسترده و کنترل تداخل الکترومغناطیسی هستند ، نیاز دارند. دستگاه های پزشکی به PCB های مینیاتوری که دارای قابلیت اطمینان بالا در تجهیزات نجات دهنده زندگی هستند ، متکی هستند. شرکت های ارتباطات از راه دور در PCB های با فرکانس بالا سرمایه گذاری می کنند تا حداقل از دست دادن سیگنال در ایستگاه های پایه 5G اطمینان حاصل کنند.
تأثیر این نوآوری ها عمیق است: اتصال بهتر ، حمل و نقل ایمن تر ، مراقبت های بهداشتی پیشرفته و استفاده از انرژی کارآمدتر. در اصل ، تکامل تابلوهای مدار چاپی به طور مستقیم بر آینده زیرساخت های فناوری جهانی تأثیر می گذارد.
Q1: صفحه مدار چاپی چه مدت طول می کشد؟
PCB با کیفیت بالا بسته به شرایط استفاده ، انتخاب مواد و مدیریت حرارتی می تواند از 10 تا 20 سال به طول انجامد. PCB های صنعتی و هوافضا ، PCB ، که با مشخصات سختگیرانه تر طراحی شده اند ، ممکن است با نگهداری مناسب حتی طولانی تر باشد.
Q2: چگونه PCB مناسب را برای برنامه خود انتخاب کنم؟
انتخاب PCB مناسب شامل ارزیابی محیط عملیاتی ، نیازهای برق ، سرعت سیگنال و محدودیت های طراحی فیزیکی است. به عنوان مثال ، PCB های انعطاف پذیر برای دستگاه های پوشیدنی ایده آل هستند ، در حالی که تابلوهای سفت و سخت چند لایه برای سیستم های پردازش داده با سرعت بالا بهتر هستند. مشاوره با یک تولید کننده باتجربه ، مواد بهینه و گزینه های طراحی را تضمین می کند.
تابلوهای مدار چاپی نیروی پنهان پشت فناوری مدرن هستند و اطمینان حاصل می کنند که دستگاه ها عملکردی ، قابل اعتماد و کارآمد باقی می مانند. از طرح های اساسی تک لایه وسایل مصرف کننده گرفته تا ساختارهای چند لایه پیشرفته در هوافضا و تجهیزات پزشکی ، PCB ها همچنان در حال تکامل و سازگاری با چالش های جدید هستند.
دربازیگر زن، ما فناوری پیشرفته ، استانداردهای با کیفیت دقیق و تخصص صنعت را برای ارائه PCB هایی که مطالبات متنوع جهانی را برآورده می کنند ، ترکیب می کنیم. اگر به دنبال یک شریک قابل اعتماد برای پشتیبانی از نیازهای تولید الکترونیک خود هستید ،با ما تماس بگیریدامروز و کشف کنید که چگونه می توانیم نوآوری شما را تأمین کنیم.
