در دنیای سریع تولید الکترونیک ، هر مؤلفه اهمیت دارد. از کوچکترین مقاومت تا پیچیده ترین میکروچیپ ، هر قسمت نقش مهمی در عملکرد و قابلیت اطمینان محصول نهایی دارد. در قلب تقریباً هر دستگاه الکترونیکی ، صفحه مدار چاپی (PCB) و نحوه مونتاژ آن قرار دارد -مونتاژ PCB- می تواند عملکرد ، دوام و هزینه محصول را ایجاد یا از بین ببرد. اما چرا مونتاژ PCB حرفه ای بسیار مهم است؟ در این راهنمای عمیق ، ما دلایل اهمیت آن ، جنبه های اصلی روند ، نحوه انتخاب شریک مونتاژ مناسب و موارد دیگر را بررسی خواهیم کرد. این که آیا شما یک راه اندازی یک ابزار جدید یا یک تولید کننده تولید کننده تولید شده ، درک اهمیت مونتاژ PCB حرفه ای برای موفقیت ضروری است.
اطمینان از دقت و دقت
دستگاه های الکترونیکی مدرن اغلب دارای اجزای ریز و درشت مانند قطعات سطح فناوری سطح (SMT) با اندازه های اندازه گیری شده در میلی متر یا حتی میکرومتر هستند. مونتاژ دستی این مؤلفه ها نه تنها وقت است - مصرف کننده بلکه مستعد خطاها مانند قرار دادن نادرست یا آسیب به اجزای است. مونتاژ PCB حرفه ای از تجهیزات خودکار استفاده می کند که می تواند قطعات را با دقت بالایی قرار دهد و اطمینان حاصل کند که هر قسمت دقیقاً در جایی که لازم باشد قرار دارد. این دقت برای حفظ یکپارچگی اتصالات الکتریکی و اطمینان از عملکرد صحیح دستگاه بسیار مهم است.
رعایت استانداردهای کیفیت و قابلیت اطمینان
از دستگاه های الکترونیکی در طیف گسترده ای از برنامه ها ، از الکترونیک مصرفی گرفته تا تجهیزات پزشکی و سیستم های هوافضا استفاده می شود. در بسیاری از این برنامه ها ، قابلیت اطمینان مهم است. PCB ضعیف مونتاژ می تواند منجر به خرابی دستگاه شود ، که می تواند عواقب جدی مانند ضرر مالی ، آسیب به شهرت یا حتی خطرات ایمنی داشته باشد. ارائه دهندگان حرفه ای مونتاژ PCB از استانداردهای دقیق کنترل کیفیت ، مانند ISO 9001 ، IPC - A - 610 (استاندارد صنعت برای پذیرش مونتاژ PCB) و ISO 13485 (برای تولید دستگاه های پزشکی) پیروی می کنند. این استانداردها اطمینان حاصل می کنند که روند مونتاژ سازگار است و محصول نهایی با کیفیت و قابلیت اطمینان دقیق مطابقت دارد.
بهینه سازی هزینه و کارآیی
در حالی که برخی از تولید کنندگان ممکن است مونتاژ PCB را برای صرفه جویی در هزینه ها در نظر بگیرند ، خدمات حرفه ای اغلب در طولانی مدت هزینه های بهتری ارائه می دهند. مجامع حرفه ای دارای تخصص ، تجهیزات و اقتصاد مقیاس برای ساده سازی روند مونتاژ ، کاهش زباله و به حداقل رساندن خطر خطاهایی هستند که می تواند منجر به کار مجدد شود. علاوه بر این ، آنها به لطف روابط برقرار شده با تأمین کنندگان می توانند مؤلفه های خود را با قیمت های رقابتی تهیه کنند. این امر به تولید کنندگان این امکان را می دهد تا در حالی که وظیفه پیچیده و تخصصی مونتاژ PCB را به متخصصان می اندازند ، روی صلاحیت های اصلی خود مانند طراحی محصول و بازاریابی تمرکز کنند.
سازگاری با پیشرفت های تکنولوژیکی
برنامه رب لحیم کاری
اولین قدم در مونتاژ PCB استفاده از خمیر لحیم کاری به PCB است. خمیر لحیم ترکیبی از ذرات کوچک لحیم کاری و شار است که به تمیز کردن سطوح فلزی و ترویج لحیم کاری کمک می کند. خمیر با استفاده از یک استنسیل که مطابق با طرح PCB باشد ، استفاده می شود و اطمینان می دهد که فقط روی لنت هایی که اجزای آن قرار می گیرند ، سپرده می شود. چاپگرهای خمیر لحیم کاری خودکار از فشار و سرعت دقیق برای اطمینان از استفاده یکنواخت از خمیر استفاده می کنند ، که برای اطمینان از اتصالات لحیم کاری خوب بسیار مهم است.

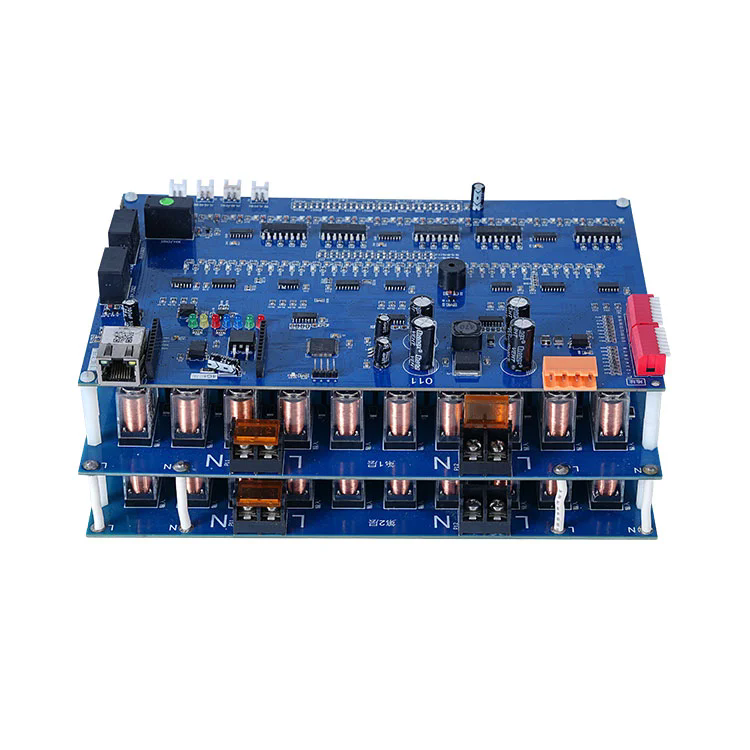

قرار دادن قطعات
پس از استفاده از خمیر لحیم کاری ، اجزای آن روی PCB قرار می گیرند. این کار به طور معمول با استفاده از ماشین آلات انتخابی - و مکان ، انجام می شود که می توانند طیف گسترده ای از اندازه ها و انواع مؤلفه ها را کنترل کنند ، از اجزای بزرگ از طریق سوراخ گرفته تا قطعات کوچک SMT. دستگاه ها از سیستم های بینایی برای شناسایی مؤلفه ها و اطمینان از قرار دادن آنها در موقعیت صحیح با دقت بالا استفاده می کنند. برای تولید با حجم زیاد ، می توان از چندین ماشین در یک خط برای افزایش توان استفاده کرد.
لحیم کاری
پس از قرار دادن اجزای ، PCB برای تأمین اجزای موجود در آن لحیم می شود. دو نوع اصلی لحیم کاری استفاده شده در مونتاژ PCB وجود دارد: لحیم کاری بازتاب و لحیم کاری موج. لحیم کاری بازتاب معمولاً برای اجزای SMT استفاده می شود. PCB از طریق اجاق گاز بازتاب منتقل می شود ، جایی که درجه حرارت به تدریج افزایش می یابد تا خمیر لحیم کاری را ذوب کند ، که پس از خنک شدن PCB جامد می شود و اتصالات لحیم کاری قوی را تشکیل می دهد. لحیم کاری موج به طور معمول برای اجزای سوراخ استفاده می شود. PCB بر روی موجی از لحیم کاری مذاب منتقل می شود ، که سوراخ ها را پر می کند و اتصالات لحیم کاری را در قسمت پایین تخته تشکیل می دهد.
بازرسی و آزمایش
|
پارامتر
|
مونتاژ SMT استاندارد
|
مونتاژ فناوری مختلط (SMT + از طریق - سوراخ)
|
مونتاژ دقیق
|
|
دامنه اندازه مؤلفه
|
01005 (0.4mm x 0.2mm) تا 50 mm x 50mm
|
01005 تا اجزای سوراخ از طریق - حداکثر 100 میلی متر)
|
008004 (0.2mm x 0.1mm) تا 30mm x 30mm
|
|
دامنه اندازه PCB
|
50mm x 50mm تا 500mm x 500mm
|
50mm x 50mm تا 600mm x 600mm
|
30mm x 30mm تا 400mm x 400mm
|
|
حداکثر چگالی مؤلفه
|
2000 مؤلفه در هر متر مربع
|
1500 مؤلفه در هر متر مربع
|
3000 جزء در هر متر مربع
|
|
فناوری لحیم کاری
|
لحیم کاری Reflow (8 - اجاق گاز)
|
لحیم کردن بازتاب + لحیم کاری موج
|
لحیم کاری پیشرفته با جو نیتروژن
|
|
روشهای بازرسی
|
AOI ، بازرسی بصری دستی
|
AOI ، X - بازرسی ری (برای BGA) ، بازرسی دستی
|
AOI ، 3D AOI ، X - بازرسی اشعه ، بازرسی روکش کنفرانس خودکار
|
|
زمان چرخش
|
استاندارد: 5 - 7 روز ؛ اکسپرس: 2 - 3 روز
|
استاندارد: 7 - 10 روز ؛ اکسپرس: 3 - 5 روز
|
استاندارد: 10 - 14 روز ؛ اکسپرس: 5 - 7 روز
|
|
مجوزها
|
ISO 9001 ، IPC - A - 610 کلاس 2
|
ISO 9001 ، IPC - A - 610 کلاس 2 و 3 ، ISO 13485 (اختیاری)
|
ISO 9001 ، IPC - A - 610 کلاس 3 ، AS9100 (برای هوافضا)
|
|
حداکثر حجم تولید
|
100000+ واحد در ماه
|
50،000+ واحد در ماه
|
30،000+ واحد در ماه
|
س: تفاوت بین ساخت PCB و مونتاژ PCB چیست؟
پاسخ: ساخت PCB فرآیند ساخت برد مدار چاپی لخت است که شامل ایجاد بستر ، ایجاد آثار رسانا ، سوراخ های حفاری و استفاده از اتمام سطح است. از طرف دیگر ، مونتاژ PCB فرآیند نصب اجزای الکترونیکی بر روی PCB ساخته شده برای ایجاد یک مدار کاربردی است. به طور خلاصه ، جعل صفحه "خالی" را تولید می کند ، در حالی که مونتاژ اجزای لازم را برای کار کردن آن اضافه می کند.
س: چگونه می توانم ارائه دهنده خدمات مونتاژ PCB مناسب را انتخاب کنم؟
