مادربرد PCBA شمع شارژ OEM

فرآیند تولید مادربرد PCBA شارژ OEM

بسترها از مواد FR-4 یا با فرکانس بالا (مانند Rogers 4350B) استفاده می کنند.

آبکاری طلا یا عملیات سطح OSP برای اطمینان از قابلیت اطمینان تماس اتخاذ شده است.

اجزای کلیدی، مانند ماژول های DC-DC، تحت آزمایش 100٪ پیری قرار می گیرند.

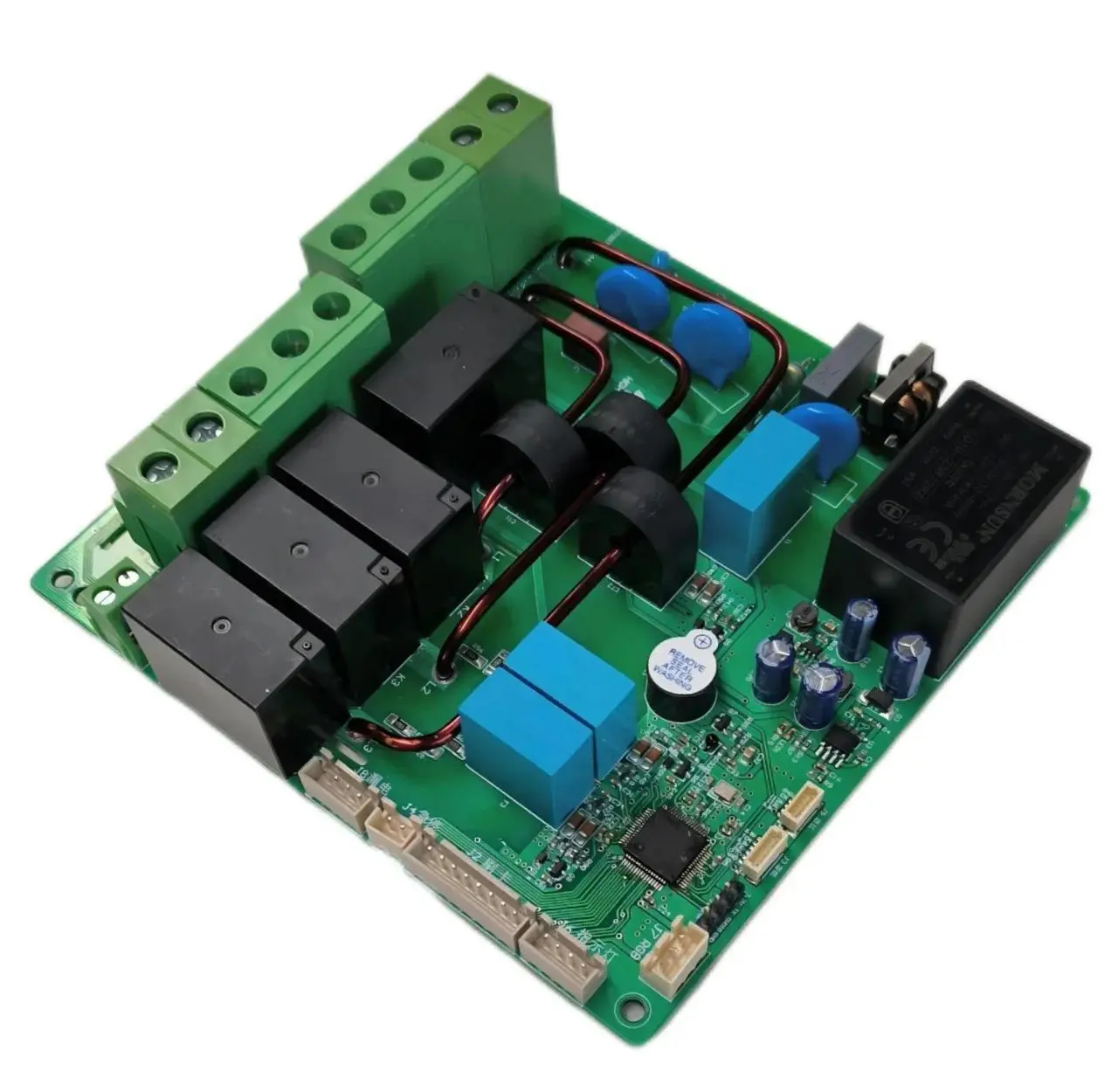

Charging Pile PCBA مادربردها بر اساس حالت شارژ به دو نوع طبقه بندی می شوند:

شمع شارژ AC و شمع شارژ DC.

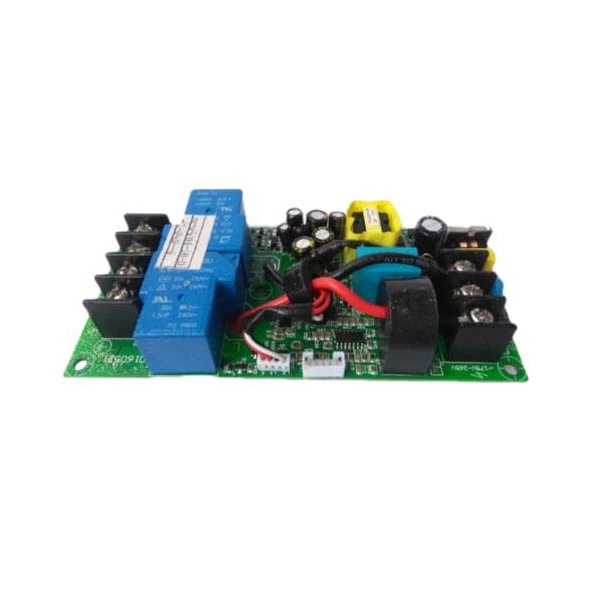

برد مدار شمع شارژ AC:این برد برق AC شبکه را از طریق شارژر داخلی خودرو (OBC) به برق DC تبدیل می کند. توابع اصلی آن عبارتند از:

کنترل ترمینال CP:با BMS خودرو با استفاده از سیگنال های PWM برای نظارت بر وضعیت شارژ (به عنوان مثال، قرار دادن تفنگ، آماده سازی شارژ، شروع شارژ) ارتباط برقرار می کند. ولتاژ کاری 12V/9V/6V با فرکانس 1kHz است.

تشخیص ترمینال CC:وضعیت اتصال تفنگ شارژ را از طریق تغییرات مقاومت تأیید می کند و ظرفیت جریان خروجی را تعیین می کند (به عنوان مثال، مقاومت 1.5 کیلو اهم مربوط به جریان 8 آمپر است).

پارامترهای معمولی:ورودی 220 ولت AC، توان خروجی 7 کیلووات/11 کیلووات، درجه حفاظت IP54.

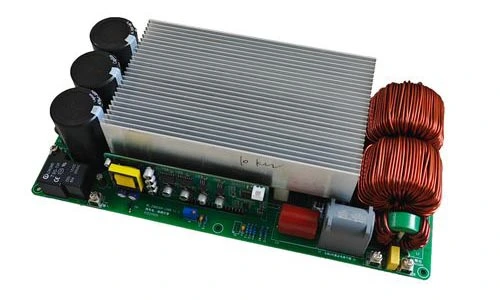

برد مدار شمع شارژ DC:این برد مستقیماً برق ولتاژ بالا DC را خروجی می دهد. ماژول های اصلی آن عبارتند از:

ماژول اصلاح AC/DC و PFC:با استفاده از فناوری تصحیح ضریب توان فعال (PFC)، با راندمان بیش از 97 درصد، سه فاز 380 ولت AC را به DC ولتاژ بالا (750-850 ولت) تبدیل می کند.

ماژول تبدیل DC/DC:ولتاژ را در محدوده مورد نیاز باتری (به عنوان مثال 200-920 ولت) از طریق توپولوژی رزونانس LLC تنظیم می کند و از کنترل جریان دینامیکی (تا چند صد آمپر) پشتیبانی می کند.

پارامترهای معمولی:ورودی 380 ولت AC، توان خروجی 30-120 کیلووات، تراشه کنترل اصلی STM32F207ZET یکپارچه، از ارتباط CAN/RS-485 پشتیبانی می کند.
