در صنعت الکترونیک که به سرعت در حال پیشرفت است ، تقاضا برای دستگاه هایی که می توانند بارهای بالاتری را تحمل کنند ، در برابر شرایط عملیاتی شدید مقاومت کنند و قابلیت اطمینان را نسبت به طول عمر طولانی حفظ کنند ، هرگز بیشتر نبوده است. در قلب این چالش ، صفحه مدار چاپی (PCB) قرار دارد ، پایه ای که بر روی آن هر سیستم الکترونیکی ساخته شده است. در حالی که از PCB های استاندارد استفاده می شود ،PCB های سنگین مسبرای برنامه هایی که ظرفیت حمل فعلی ، مدیریت حرارتی و دوام بسیار مهم هستند ، برجستگی کسب کرده اند.

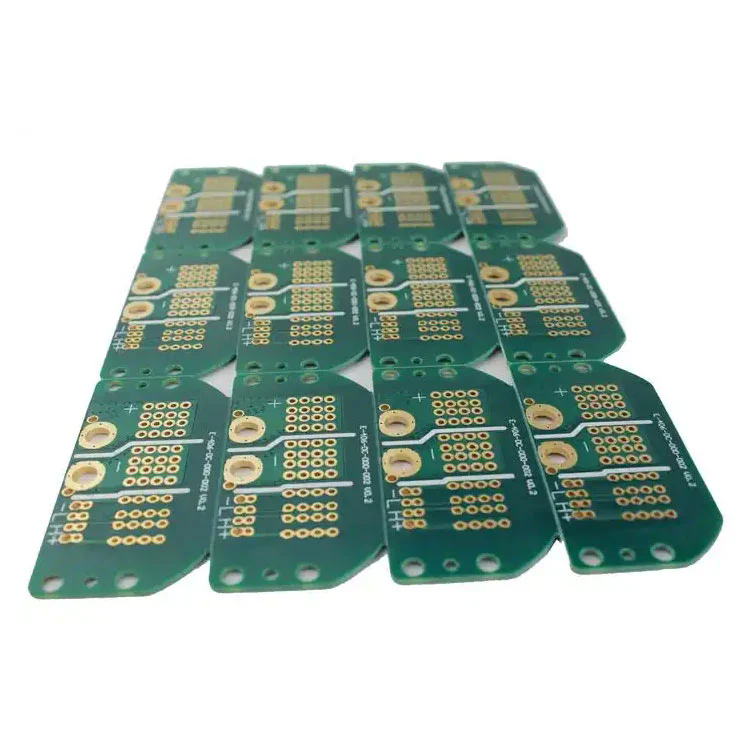

PCB مس سنگین به عنوان یک برد مدار با هادی های مس تعریف شده است که به طور قابل توجهی ضخیم تر از موارد موجود در PCB های استاندارد است. در حالی که PCB های معمولی به طور معمول ضخامت مس را بین 1 اونس/فوت مربع (35 میکرومتر) و 3 اونس/فوت مربع (105 میکرومتر) دارند ، PCB های مس سنگین از 3 اونس/فوت مربع شروع می شوند و بسته به فرآیند تولید و نیازهای کاربردی می توانند به 20 اونس/فوت یا حتی بالاتر برسند.
استفاده از لایه های مس ضخیم به این تابلوها اجازه می دهد تا جریان های بالاتر را بدون گرمای بیش از حد حمل کنند ، گرما را به طور مؤثر از بین ببرند و شرایط سخت محیطی مانند دمای شدید ، ارتعاشات و استرس مکانیکی را تحمل کنند. با انتقال صنایع به سمت برق ، انرژی تجدید پذیر ، وسایل نقلیه برقی و اتوماسیون صنعتی ، PCB های سنگین مس در تضمین عملکرد و ایمنی نقش اساسی دارند.
صنایع کلیدی که PCB های مس سنگین در آن ضروری هستند شامل موارد زیر هستند:
برق الکترونیک: اینورترها ، مبدل های برق و سیستم های کنترل حرکتی.
خودرو: سیستم های باتری و شارژ خودروهای برقی.
انرژی تجدید پذیر: سیستم های انرژی خورشیدی و کنترل کننده های توربین بادی.
نظامی و هوافضا: الکترونیک دفاعی و هواپیمایی.
تجهیزات صنعتی: دستگاه های سوئیچینگ با جریان بالا و ماشین آلات سنگین.
دلیل ساده بودن ماده PCB های مس سنگین: بدون آنها ، سیستم های پر قدرت به طور زودرس ، گرمای بیش از حد شکست می خورند ، یا از اتصالات غیر قابل اعتماد رنج می برند که می تواند ایمنی و عملکرد را به خطر بیاندازد.
قدرت PCB های مس سنگین در ویژگی های طراحی منحصر به فرد آنها نهفته است ، که عملکرد پیشرفته ای را فراتر از آنچه PCB های استاندارد می توانند به دست آورند ، ارائه می دهد.
آثار مس ضخیم تر باعث می شود جریان قابل توجهی بیشتر بدون تولید گرمای بیش از حد جریان یابد. این امر آنها را برای برنامه های با جریان بالا مانند سیستم های توزیع برق ، مدارهای شارژ باتری و مبدل های برق ایده آل می کند.
در سیستم های الکترونیکی ، گرمای بیش از حد یکی از دلایل اصلی خرابی مؤلفه است. PCB های مس سنگین به دلیل لایه های ضخیم تر مس ، کاهش لکه های داغ و حفظ دمای عملیاتی پایدار حتی در زیر بارهای خواستار ، از گرمای گرمای خود برآمدگی می کنند.
با داشتن هادی های مس قوی ، این تابلوها در برابر استرس مکانیکی ، خستگی مفصل لحیم کاری و دوچرخه سواری حرارتی مکرر مقاومت می کنند. این باعث می شود آنها برای محیط هایی که لرزش یا تغییر در دمای ناگهانی رخ می دهد مناسب باشد.
به جای استفاده از چندین لایه یا تابلوهای بزرگ برای توزیع PCB های سنگین مس ، به مهندسان این امکان را می دهد تا سیستم های جمع و جور را با لایه های کمتری طراحی کنند. این منجر به صرفه جویی در هزینه در مواد ، کاهش زمان مونتاژ و استفاده کارآمدتر از فضا می شود.
PCB های مس سنگین می توانند هر دو مدارهای با جریان بالا و کنترل را بر روی همان صفحه ادغام کنند. این امر نیاز به تابلوهای جداگانه ، ساده سازی طراحی و بهبود قابلیت اطمینان کلی سیستم را از بین می برد.
| پارامتر | گزینه های مشخصات |
|---|---|
| ضخامت مس | 3 اونس/فوت به 20 اونس/فوت (105 میکرومتر - 700 میکرومتر) |
| ماده اصلی | FR-4 ، PolyiMide ، High-TG FR-4 ، سرامیک ، هسته فلزی |
| شمارش لایه | 2–12 لایه (بسته به برنامه) قابل تنظیم |
| مقاومت حرارتی | بهینه شده برای اتلاف گرمای زیاد ، سازگار با سینک های گرما |
| قدرت دی الکتریک | مقاومت ولتاژ بالا تا 5 کیلو ولت یا بیشتر |
| پایان سطح | HASL ، ENIG ، OSP ، غوطه وری نقره ای ، قلع غوطه وری |
| برنامه | منبع تغذیه ، اینورترها ، سیستم های انرژی تجدید پذیر |
این مشخصات نشان می دهد که چرا PCB های مس سنگین در رسیدگی به چالش های دوگانه دمای جریان و جریان بالا متمایز هستند.
برای تولید کنندگان و طراحان سیستم ، انتخاب PCB های سنگین مس بیش از یک تصمیم فنی نیست-این یک سرمایه گذاری استراتژیک است که بر کیفیت محصول ، رقابت در بازار و قابلیت اطمینان بلند مدت تأثیر می گذارد.
طول عمر طولانی تر الکترونیک
با توزیع گرما به طور کارآمد و جلوگیری از خرابی های موضعی ، PCB های سنگین مس به طور قابل توجهی عمر عملیاتی دستگاه ها را گسترش می دهند.
ایمنی و قابلیت اطمینان
در بخش هایی مانند دستگاه های پزشکی ، دفاع و خودرو ، خرابی گزینه ای نیست. تابلوهای سنگین مس در شرایط بحرانی عملکرد پایدار را ارائه می دهند.
انعطاف پذیری طراحی
توانایی ادغام مدار و کنترل مدارهای در همان PCB ، طراحی را ساده می کند ، فضا را کاهش می دهد و پیچیدگی سیستم را به حداقل می رساند.
کاهش هزینه های نگهداری
ساخت و سازهای بادوام منجر به تعویض کمتر ، خرابی کمتر و هزینه های نگهداری کمتر در طول زمان می شود.
پشتیبانی از روندهای با قدرت بالا
با تغییر جهانی به سمت وسایل نقلیه برقی ، انرژی تجدید پذیر و سیستم های با راندمان بالا ، PCB های سنگین مس پایه و اساس نوآوری را فراهم می کنند.
وسایل نقلیه الکتریکی (EVS): PCB های سنگین مس از سیستم های مدیریت باتری ، زیرساخت های شارژ و مدارهای کنترل جریان بالا پشتیبانی می کنند.
انرژی تجدید پذیر: اینورترهای انرژی خورشیدی و کنترل کننده های توربین بادی برای کنترل بارهای نوسان به این تابلوها متکی هستند.
تجهیزات پزشکی: دستگاه هایی مانند دستگاه های MRI و تجهیزات اشعه ایکس نیاز به مدارهای با جریان بالا دارند.
اتوماسیون صنعتی: درایوهای حرکتی و سیستم های روباتیک به PCB های با قدرت بالا بستگی دارد.
Q1: چرا PCB های مس سنگین از PCB های استاندارد گران تر هستند؟
پاسخ: هزینه بالاتر حاصل از فرآیندهای تولید تخصصی ، آبکاری ضخیم تر مس و الزامات لمینیت قوی تر است. با این حال ، سرمایه گذاری با بهبود قابلیت اطمینان ، طول عمر طولانی تر و کاهش هزینه های کلی سیستم در برنامه های پر قدرت توجیه می شود.
Q2: چرا PCB های استاندارد به جای PCB های مس سنگین نمی توانند در سیستم های با جریان بالا استفاده شوند؟
پاسخ: PCB های استاندارد دارای ضخامت مس محدود هستند که ظرفیت حامل جریان و اتلاف گرما را محدود می کند. استفاده از آنها در محیط های پر قدرت منجر به گرمای بیش از حد ، خرابی زودرس و خطرات ایمنی می شود. PCB های مس سنگین به طور خاص برای غلبه بر این محدودیت ها مهندسی شده اند.
از آنجا که صنایع در آغوش برق ، انرژی تجدید پذیر و تحول دیجیتالی هستند ، تقاضا برای PCB های با قابلیت اطمینان بالا و با عملکرد بالا فقط رشد می کند. PCB های سنگین مس فقط یک راه حل فعلی نیستند - آنها پایه و اساس آینده هستند.
تحرک برقی: با فشار جهانی به سمت EV ، سیستم های شارژ و باتری های با ظرفیت بالا برای مدیریت انرژی به PCB های قوی متکی هستند.
انرژی سبز: سیستم های انرژی خورشیدی و بادی تابلوهایی را تقاضا می کنند که می توانند بارهای نوسان انرژی را بدون به خطر انداختن عملکرد مدیریت کنند.
زیرساخت های 5G و IoT: شبکه های با کارایی بالا به PCB احتیاج دارند که می توانند از جریان های بالا برای ایستگاه های پایه و دستگاه های متصل پشتیبانی کنند.
کوچک سازی سیستم های برق: طراحان در حال کاهش اندازه دستگاه ها بدون قربانی کردن قدرت هستند و PCB های سنگین مس را ضروری می کنند.
مشاغلی که سیستم های خود را در آینده در برابر افزایش خواسته های انرژی و مقررات ایمنی سختگیرانه اتخاذ می کنند. از کاهش تأثیرات زیست محیطی تا بهبود قابلیت اطمینان محصول ، این تابلوها ارزش بی نظیری را ارائه می دهند.
دربازیگر زن، ما به تولید PCB های مس با کیفیت بالا و با کیفیت بالا که نیازهای دقیق صنایع مدرن را برآورده می کند ، اختصاص داده ایم. تخصص ما در ساخت پیشرفته ، همراه با تعهد به دوام و دقت ، تضمین می کند که هر هیئت مدیره عملکرد استثنایی را در محیط های پر قدرت ارائه می دهد.
این که آیا تجارت شما در خودرو ، انرژی تجدید پذیر ، اتوماسیون صنعتی یا هوافضا فعالیت می کند ، Fanway راه حل های PCB متناسب را برای کمک به شما در دستیابی به موفقیت طولانی مدت ارائه می دهد. برای اطلاعات بیشتر ، مشخصات دقیق یا سوالات سفارشی ،با ما تماس بگیریدامروز و کشف کنید که چگونه Fanway می تواند پروژه های شما را با فناوری PCB مس سنگین در سطح جهانی پشتیبانی کند.
-
