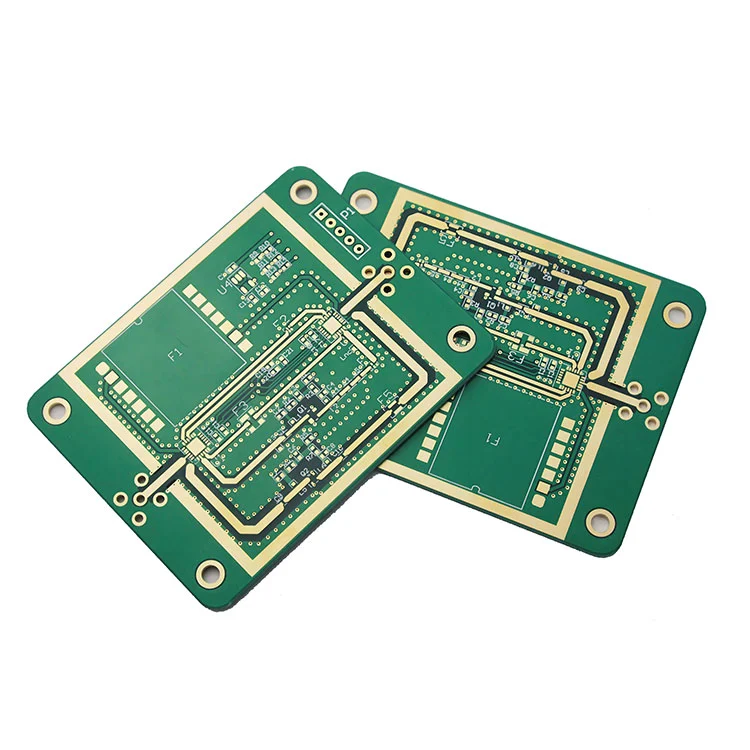

PCB فرکانس بالااین فناوری برای سیستمهای RF مدرن، مایکروویو و دیجیتالی با سرعت بالا که در محدوده گیگاهرتز کار میکنند ضروری است. با افزایش فرکانس ها، از دست دادن سیگنال، عدم تطابق امپدانس و تداخل الکترومغناطیسی به چالش های مهم طراحی تبدیل می شوند. این راهنمای جامع توضیح میدهد که چگونه PCB فرکانس بالا یکپارچگی سیگنال را بهبود میبخشد، مواد، استراتژیهای طراحی، فرآیندهای تولید، عوامل هزینه و راهحلهای عملی را برای نقاط درد مهندسی رایج بررسی میکند. خواه در حال توسعه ماژولهای 5G، رادار خودرو، سیستمهای ماهوارهای یا دستگاههای ارتباطی پرسرعت باشید، این مقاله بینشهای فنی واضحی را ارائه میکند تا به شما در دستیابی به عملکرد پایدار و قابل اعتماد کمک کند.
یک PCB فرکانس بالا طوری مهندسی شده است که به طور قابل اعتماد در فرکانس های معمولاً بالای 500 مگاهرتز کار کند و اغلب در محدوده های چند گیگاهرتز گسترش می یابد. در این سطوح، حتی تغییرات کوچک در خواص دی الکتریک، زبری مس، و هندسه ردیابی می تواند به طور قابل توجهی بر رفتار مدار تأثیر بگذارد.
بر خلاف بردهای معمولی، طراحی های PCB فرکانس بالا به مواد کم تلفات، امپدانس کاملاً کنترل شده و تلورانس های ساخت دقیق برای اطمینان از انتقال سیگنال قابل پیش بینی نیاز دارند.
با افزایش فرکانس:
فناوری PCB فرکانس بالا با ترکیب مواد پیشرفته با متدولوژی های طراحی بهینه، این چالش ها را برطرف می کند.
| مواد | ثابت دی الکتریک (Dk) | مماس از دست دادن (Df) | برنامه |
|---|---|---|---|
| FR-4 اصلاح شده | 4.2-4.5 | 0.015-0.02 | طرح های گیگاهرتز پایین تر |
| لمینت راجرز | 2.2-3.5 | 0.0009-0.003 | RF و مایکروویو |
| مبتنی بر PTFE | 2.0-2.5 | فوق العاده کم | ماهواره و رادار |
| سرامیک هیدروکربن | 3.0-3.5 | پایین | رادار 77 گیگاهرتز خودرو |
تولیدکنندگانی مانند Shenzhen Fanway Technology Co., Ltd به دقت پایداری و قوام دی الکتریک را قبل از تولید تأیید می کنند.
طراحی stack-up موثر محافظ و یکپارچگی سیگنال را بهبود می بخشد.
| لایه | تابع |
|---|---|
| بالا | مسیریابی سیگنال RF |
| درونی 1 | هواپیمای زمینی |
| درونی 2 | هواپیمای برقی |
| پایین | محافظ / سیگنال های ثانویه |
ارجاع مناسب زمین EMI را به حداقل می رساند و ثبات امپدانس را بهبود می بخشد.
تولید PCB فرکانس بالا به موارد زیر نیاز دارد:
شرکت فناوری شنژن فنوی با مسئولیت محدود برای اطمینان از عملکرد الکتریکی پایدار در سرتاسر دستهها، کنترل دقیق فرآیند را اجرا میکند.
محرک های هزینه شامل انتخاب مواد، تعداد لایه ها، تحمل امپدانس و پیچیدگی تست است. طرحهای ترکیبی ترکیبی از مواد RF با هستههای استاندارد میتواند هزینه و عملکرد را متعادل کند.
ارزیابی کنید:
شرکت فناوری شنژن فنوی با مسئولیت محدود راهحلهای جامع تولید PCB فرکانس بالا، از جمله بردهای ترکیبی چند مادهای، کنترل دقیق امپدانس، نمونهسازی سریع و روشهای تست دقیق را ارائه میدهد. تیم مهندسی آنها از بررسی طراحی تا تولید انبوه از مشتریان پشتیبانی می کند و عملکرد ثابت در برنامه های گیگاهرتز را تضمین می کند.
Q1: در چه فرکانسی باید مواد PCB فرکانس بالا را در نظر بگیرم؟
به طور کلی بالای 500 مگاهرتز، به ویژه هنگامی که در محدوده های چند گیگاهرتز کار می کنید.
Q2: آیا استاندارد FR-4 می تواند برنامه های RF را مدیریت کند؟
فقط طرح های محدود با فرکانس پایین. مواد اختصاصی RF برای پایداری بهتر ترجیح داده می شوند.
Q3: بحرانی ترین پارامتر چیست؟
مماس از دست دادن (Df) به طور قابل توجهی بر تضعیف سیگنال تأثیر می گذارد.
Q4: چگونه بازتاب سیگنال را کاهش دهم؟
از کنترل دقیق امپدانس و طراحی مناسب پشتهآپ اطمینان حاصل کنید.
Q5: چگونه می توانم پروژه خود را شروع کنم؟
برای بررسی فایل های طراحی قبل از ساخت با یک سازنده با تجربه مشورت کنید.
PCB فرکانس بالا نقش تعیین کننده ای در حفظ یکپارچگی سیگنال، به حداقل رساندن تلفات و تضمین عملکرد پایدار در سیستم های پیشرفته گیگاهرتز ایفا می کند. از انتخاب مواد گرفته تا ساخت دقیق، هر جزئیات مهم است.
اگر به دنبال پشتیبانی تولید PCB با فرکانس بالا قابل اعتماد و با کارایی بالا هستید،شرکت فناوری شنژن فنوی با مسئولیت محدودآماده ارائه راهنمایی های تخصصی و تعالی تولید می باشد.
آیا پروژه جدید RF یا پرسرعت در حال توسعه است؟تماس بگیریدما امروز برای بحث در مورد نیازهای فنی شما و دریافت راه حل مناسب برای نیازهای PCB فرکانس بالا شما.
