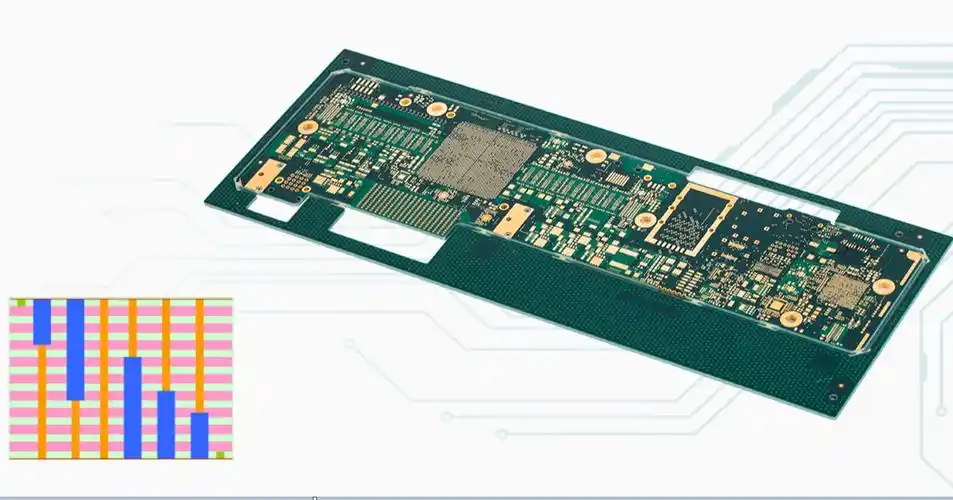

HDI PCB (PCB اتصال به چگالی بالا) نوعی از برد مدار چاپی است که چگالی سیم کشی قابل توجهی بالاتر در هر واحد در مقایسه با PCB های سنتی دارد. ساخت HDI PCB به سرعت به راه حل نهایی برای طراحی دستگاه های الکترونیکی کوچکتر ، جمع و جور تر و بادوام تبدیل شده است. ویژگی های کلیدی عبارتند از:
عرض/فضاهای کمیاب تر(پایین تا 3/3 میلیون) امکان اتصالات متراکم در مناطق محدود.
ریزه کاری(به طور معمول <150μm قطر) تسهیل اتصال با چگالی بالا بین لایه ها.
کور/ویاس دفن شدهاتصال لایه های داخلی بدون نفوذ به سطوح بیرونی ، کاهش اندازه تخته تا 60 ٪ در حالی که باعث افزایش یکپارچگی سیگنال می شود.
تعداد لایه های بالا شمارش می کند(حداکثر 20+ لایه) برای پشتیبانی از معماری های پیچیده چند لایه.
به عنوان یک متخصص HDI PCB ، Fanway Technology 12+ سال تجربه در تولید پیشرفته HDI را برای ارائه راه حل های مناسب برای صنایع نیاز به دقت و قابلیت اطمینان می گذارد:
پزشکی:دستگاه های قابل کاشت ، تجهیزات تشخیصی.
خودرو:ADAS ، سیستم های مدیریت باتری EV.
ارتباطات 5G:تابلوهای سرور با سرعت بالا ، ماژول های MMWave.
الکترونیک مصرفی:تلفن های هوشمند تاشو ، سنسورهای IoT مینیاتوریزه.
Fanway متعهد است که ارائه دهنده و تأمین کننده معتبر HDI PCB شما در چین باشد و فرآیندهای دارای مجوز ISO 9001 را با استانداردهای IPC-6012 کلاس 3 ترکیب کند تا از عملکرد مهم ماموریت اطمینان حاصل شود.
ما یک سیستم کنترل کیفیت دقیق در ساخت داریم ، ما آزمایش های مختلفی از چنین AOI ، اشعه ایکس ، آزمایش الکتریکی و غیره را برای بازرسی از PCB و اجزای تضمین کننده یک محصول با کیفیت بالا داریم.
ما یک زنجیره تأمین پایدار داریم که ما را قادر می سازد تا مواد اولیه را با هزینه های پایین تر دریافت کنیم. سیستم ردیابی آنلاین و تولید همه در یک می تواند به ما در کاهش هزینه کمک کند.
سیستم ردیابی آنلاین به ما امکان می دهد وضعیت سفارش شما را پیگیری کرده و برنامه تولید را بهتر کنترل کنیم و HDI PCB را به موقع تحویل دهیم.
تیم اختصاصی ما از مفهوم تا تولید به شما کمک می کند.
| کلاس فناوری | ساختار | پیچیدگی | برنامه |
| کلاس HDI 1 | 1+n+1 | کم | الکترونیک اصلی مصرفی ، دستگاه های ساده |
| HDI کلاس 2 | 2+n+2 | واسطه | لوازم الکترونیکی مصرف کننده پیشرفته ، خودرو |
| HDI کلاس 3 | 3+n+3 | عالی | دستگاه های با کارایی بالا ، سیستم های 5G ، AI |
| HDI کلاس 4 | 4+n+4 | بسیار زیاد | برنامه های برش ، نیمه هادی |
| شمارش لایه | 1-108L |
| ضخامت صفحه را پایان دهید | 0.2mm-10.0mm |
| اندازه پانل حداکثر | 610mm *1200mm |
| ضخامت مس را تمام کنید | 0.5oz-12oz |
| عرض حداقل خط | 2.5mil/2.5mil |
| اندازه سوراخ حداقل | 0.1 میلی متر |
| نسبت ابعاد حداکثر | 25: 1 |
| تحمل کنترل امپدانس | +/- 10 ٪ |
| پایان سطح | HASL (LF) ، ENLG ، قلع Lmmersion ، نقره Lmmersion ، انگشت طلایی ، تخته کامل با آبکاری طلای سخت ، OSP ، Eneplg |
| مواد: | FR-4 TG150/TG170 ، Rogers ، Arlon ، Taconic ، TUC TU-872 SLK ، TU-883 ، Panasonic M6/M7 ، Bergguist و غیره. |

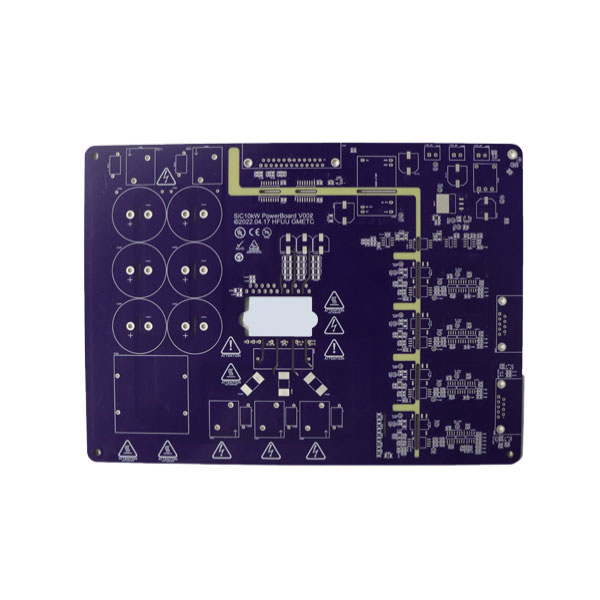

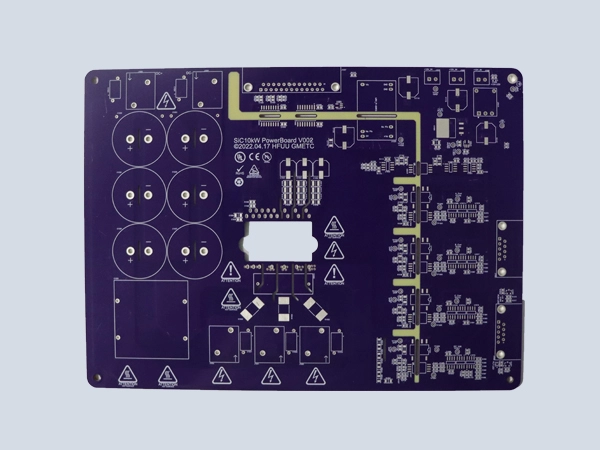

PCB فوتوالکتریک 6L LED با HDI 1 مرحله ای

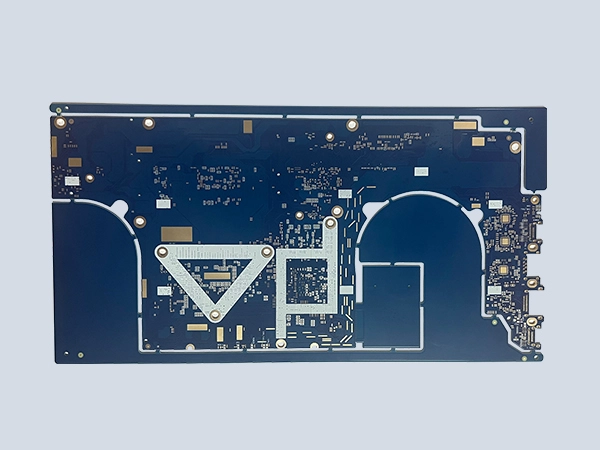

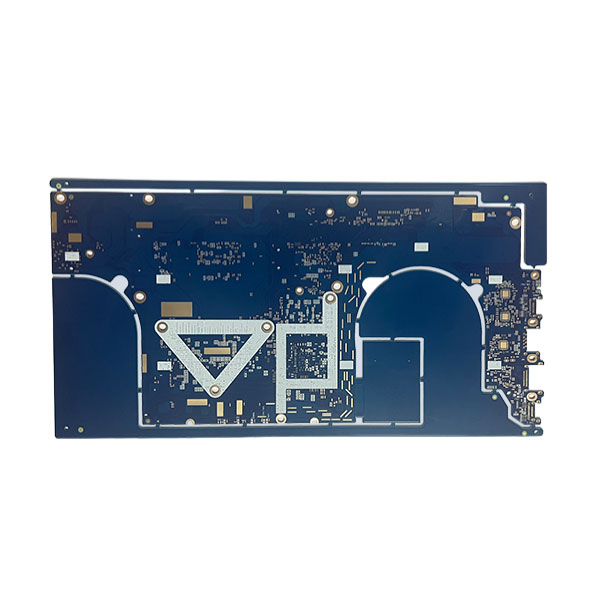

مادربرد لپ تاپ 8L با HDI 2 مرحله ای

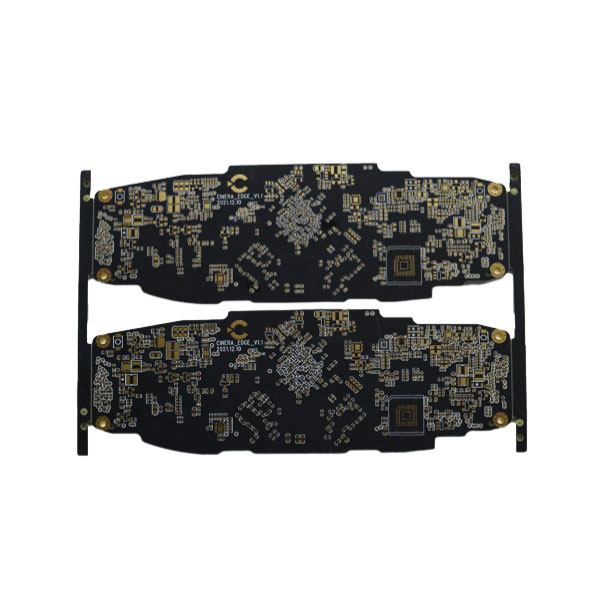

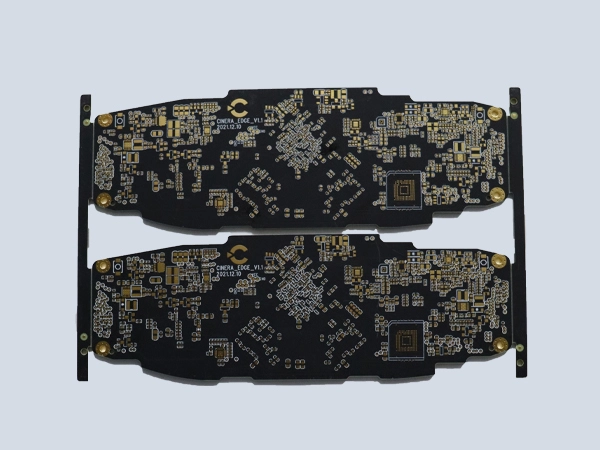

14L Rogers Hybrid PCB با HDI 1 مرحله ای

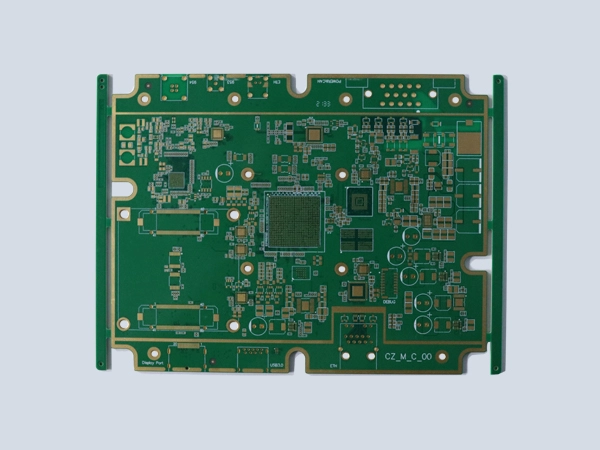

چند لایه HDI از طریق PCB کور
